Aquawit Posted December 13, 2023 Share Posted December 13, 2023 Hallo Zusammen, ich habe aus einem Scheunenfund einen Gottlieb Super Soccer erhalten. Ich habe ihn soweit schon "hinbekommen" das er läuft. Jetzt finde ich den Fehler aber nicht, warum der Score Motor immer durch läuft und die 0-Stellung nicht findet, denn so kommt er nicht ins Spiel, oder? Ich bin noch Newbie bei den EM Flipper - freue mich aber über jede Hilfe. Danke Link to comment Share on other sites More sharing options...
Volley Posted December 13, 2023 Share Posted December 13, 2023 Der Motor wird durch einige Kontakte zum laufen gebracht, die alle parallel liegen! Hier ein Ausschnitt aus dem Plan, wo du siehst welche Relais beteiligt sind. Dort musst du die entsprechenden Kontakte kontrollieren. Laut Plan haben alle Kontakte ein Gelb-Rotes und ein Rot-Weisses Kabel! Teste nicht zu lange, der Motor ist nicht für Dauerlauf ausgelegt und kann durchbrennen wenn er zu heiss wird. Immer wieder Pausen einlegen! SB1 findest Du in der Backbox! Link to comment Share on other sites More sharing options...
Aquawit Posted December 13, 2023 Author Share Posted December 13, 2023 Ganz lieben Dank. Ich werde wohl alle Relais einmal ausbauen und schauen ob irgendwo ein Kontakt falsch ist und dann Schritt für Schritt auf die Suche gehen... Gruß aus Gladbeck Link to comment Share on other sites More sharing options...
Volley Posted December 13, 2023 Share Posted December 13, 2023 Geh bitte an den Scoremotor-Kontakt (1C) als allerletzes dran! Wenn Du garnicht klar kommst, kann ich auch mal rumkommen! Link to comment Share on other sites More sharing options...
Aquawit Posted December 19, 2023 Author Share Posted December 19, 2023 Hallo Volley, darf ich noch einmal von Wissen profitieren?! Gerne auch von jedem anderen... Ich konnte den fehlerhaften Relais lokalisieren - es war/ist das "O-Relais" (Outhole Relay). Ich finde in allen meinen Unterlagen von Gottlieb (Schemata, Workbook etc) leider keine Info, wie das Relais geschaltet werden muss. Sprich welcher Kontakt im geschlossen bzw geöffnet sein muß? Gibt es solch eine Unterlage? Dann habe ich festgestellt, dass die Spule in der "Kassentür" dauernd unter Spannung steht und entsprechend heiß wird, ist das korrekt? Und ein letzter Punkt den ich bemerkt habe, das Relais "H-Tilt hold Relay" ist auch permanent unter Spannung -> ist das korrekt? Danke schon mal - der nächste Kaffee in Herne geht auf mich 😉 Link to comment Share on other sites More sharing options...
Volley Posted December 19, 2023 Share Posted December 19, 2023 Schick mir mal deine Email per PN. Schicke dir morgen den Plan. Ja, Spulen unter Dauerstrom werden heiß. Die beiden von dir genannten müssen aber immer angezogen sein! Link to comment Share on other sites More sharing options...

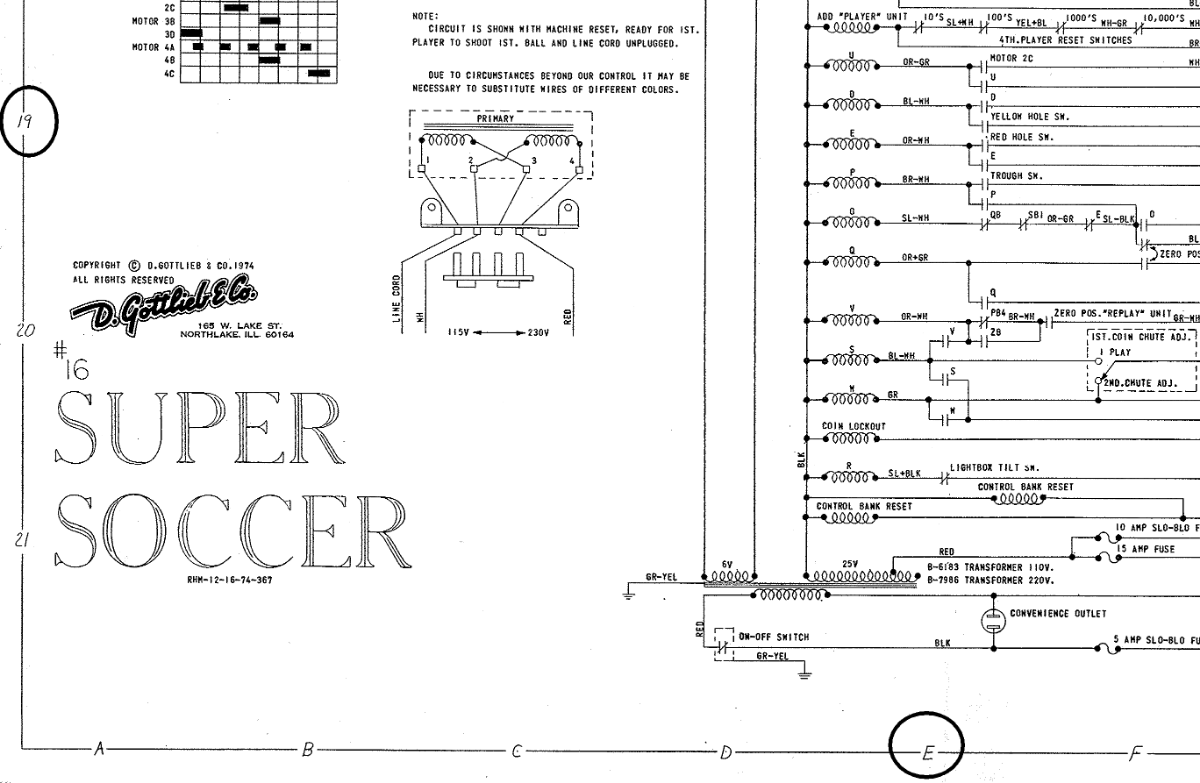

Volley Posted December 20, 2023 Share Posted December 20, 2023 Links am Planrand sind die Positionen der Relais einghetragen. Das O-Relais soll sich auf Pos 19E befinden... Link to comment Share on other sites More sharing options...
Volley Posted December 20, 2023 Share Posted December 20, 2023 Dann suchst du im Plan nach 19E... Link to comment Share on other sites More sharing options...

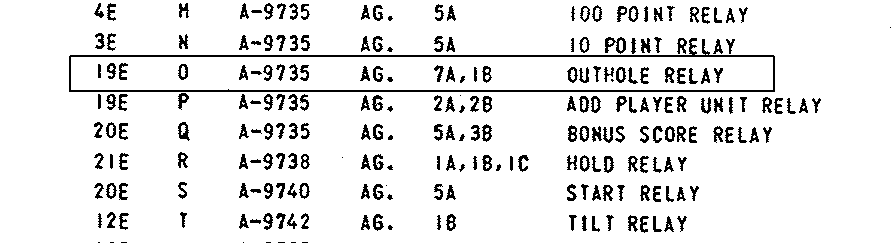

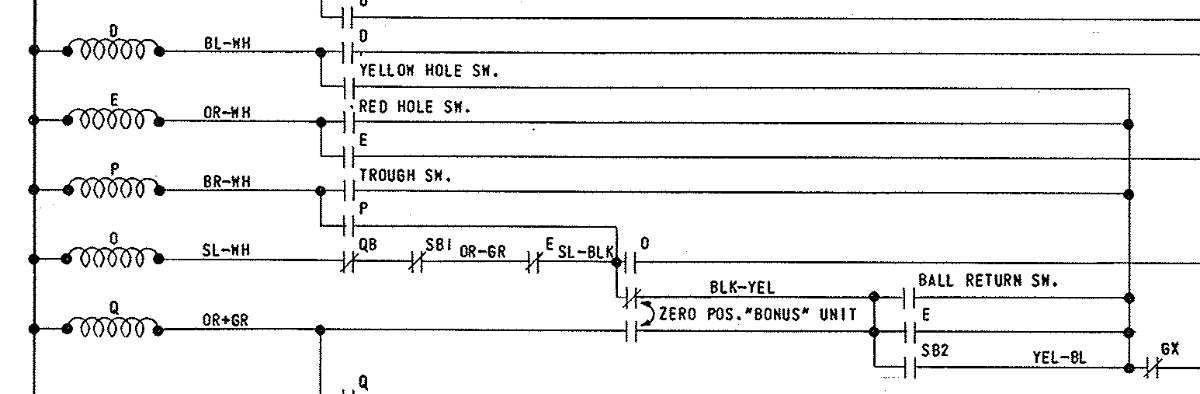

Volley Posted December 20, 2023 Share Posted December 20, 2023 Am Schnittpunkt ist dann das O-Relais Zu kontrollieren wären jetzt der Yellow-Hole Kontakt, der Selbsthaltekontakt des O-Relais und die Kontakte am GX-Relais! Link to comment Share on other sites More sharing options...
Aquawit Posted April 22 Author Share Posted April 22 Hallo Volley, nach einer Pause, bin ich jetzt schon ein wenig weiter mit der Restauration des Super Soccer. Folgende Probleme treten aktuell auf. Vielleicht weißt Du Rat. Bei Insert Coin konnte ich Dich leider nicht antreffen. In der Blackbox befindet sich das Relais M, das bei einem 100er Punkt anzieht, aber leider nicht wieder löst und so, immer auf Spannung steht und brummt. Ein anderes Problem, beim Start springt das System in den Startmodus, drücke ich den Start, zeigt er mir kein zweiten Spieler an und nachdem Reset der Punkte läuft der Motor einfach weiter. Hast Du da eine Idee? Danke Link to comment Share on other sites More sharing options...
Volley Posted April 22 Share Posted April 22 vor 9 Minuten schrieb Aquawit: In der Blackbox befindet sich das Relais M, das bei einem 100er Punkt anzieht, aber leider nicht wieder löst und so, immer auf Spannung steht und brummt. Zieht das Relais sofort nach Spielstart an oder bleibt es erst angezogen wenn du irgendwo 100 Punkte bekommst? Link to comment Share on other sites More sharing options...
Aquawit Posted April 22 Author Share Posted April 22 Erst wenn ich irgendwo 100 Punkte erspiele Link to comment Share on other sites More sharing options...

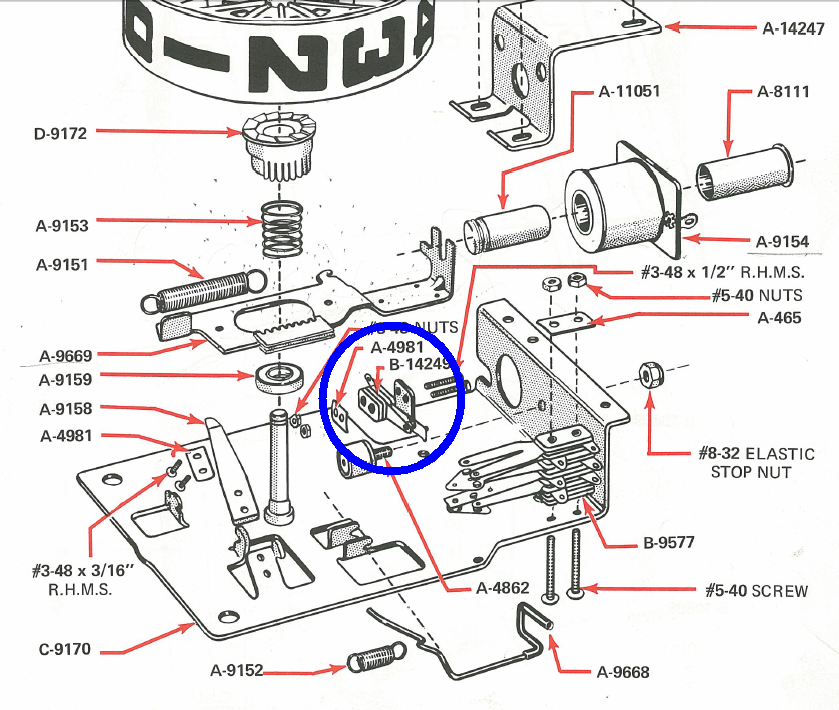

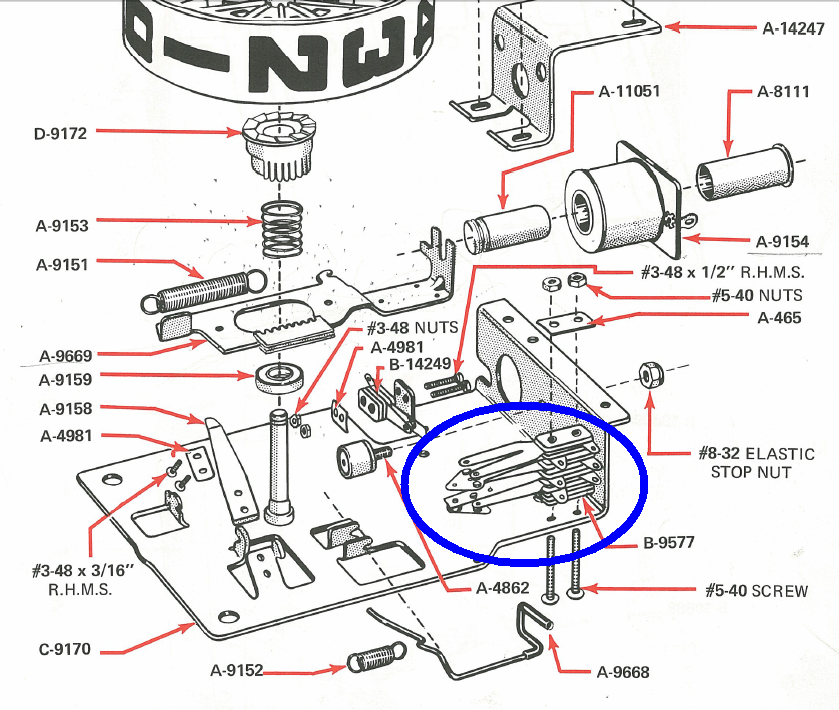

Volley Posted April 23 Share Posted April 23 Ok, dann nimm mal das 100er Zählwerk des Spielers raus und schau mal da wo der Plunger (das Teil was die Spule anzieht) ist. Da sollte ein Kontakt sein der öffnet wenn die Spule anzieht. Tut er das? Link to comment Share on other sites More sharing options...
Volley Posted April 23 Share Posted April 23 Der Kontakt hier (blauer Kreis): Link to comment Share on other sites More sharing options...
Volley Posted April 23 Share Posted April 23 vor 16 Stunden schrieb Aquawit: und nachdem Reset der Punkte läuft der Motor einfach weiter. Schau dir mal diese Kontakte an allen Zählwerken an! Die müssen sauber öffnen und schliessen! Link to comment Share on other sites More sharing options...
Aquawit Posted April 23 Author Share Posted April 23 Hallo Volley, ganz lieben Dank!! Der 100er Punkte Score läuft wieder einwandfrei wenn man ihn betätigt. Ich habe die Kontakte gereinigt und auch den Plumber ein wenig gesäubert. Ich werde die Kontakte noch einmal reinigen, um zu schauen ob es daran liegt, dass der Motor durchläuft. Ich melde mich dann...:-) Gruss Aquawit Link to comment Share on other sites More sharing options...
