Gottlieb Testboard Sys80


Volley

Empfohlene Beiträge

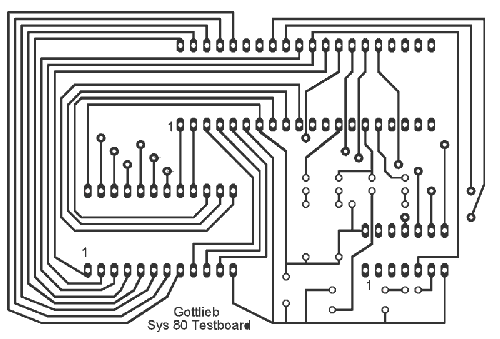

Hier eine Äzvorlage für das Universal Gottlieb Testboard für alle Sys80 MPUs von Leon! Das Testprogramm und eine Anleitung zum benutzen könnt ihr auf Leons Homepage herunterladen bzw nachlesen!

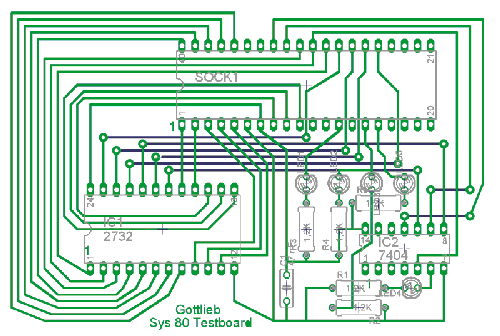

Hier erst mal die Bestückung des Boards! Die BLAUEN Linien sind Drahtbrücken (Kabel). Leider ging es nicht ohne...

Neu und bei Leon noch nicht beschrieben sind 4 LEDs!

Die Bedeutung der LEDs im einzelnen:

LED1 => zeigt an ob das Reset Signal anliegt. LED an => Resetsignal (und Schaltung) OK

LED 2 und 3 => zeigen an ob die Clocksignale OK sind! Wen beide brennen => Clocksignal OK

LED5 (oben ganz rechts) zeigt an ob das IRQ-Signal anliegt

LED4 (unten) zeigt die Testergebnisse an!

0 Blinker => CPU läuft NICHT!

1 Blinker => CPU OK

2 Blinker => RAM Z5 OK (5101)

3 Blinker => RIOT U4 OK,

4 Blinker => RIOT U6 OK

5 Blinker => RIOT U5 OK

Dauerblinken: Alles OK, aber RIOT Ausgänge müssen noch geprüft werden!


Bearbeitet von Volley
Link zu diesem Kommentar
Auf anderen Seiten teilen

Schick!

Hast Du das Layout und die Reset- und Clock- Checks selber gemacht

(und wenn ja, wie?) oder war da Leon am Werk?

Ich hatte mir das Teil auch mal angefertigt, muss aber sagen, dass

die 'QuickScan80 Test Fixture' von ED (http://www.greatplainselectronics.com)

wesentlich bessere Checks macht, ist natürlich auch teurer ...

Gruss

Ralf

Link zu diesem Kommentar
Auf anderen Seiten teilen

Habe heute eine Mail von Leon bekommen! Er hat diese Platine geätzt und sie funktioniert einwandfrei!

@Bontango:

Layout und Eprom sind von Leon entworfen! Ich hab das Layout nur mit Eagle neu gemacht. Die Checksignale für Clock, IRQ und Reset wurden nach Rücksprachen mit Leon ergänzt!

Bearbeitet von Volley
Link zu diesem Kommentar
Auf anderen Seiten teilen
