Williams Taxi Lane Change funktioniert nicht

[lash]

Hallo,

der Hardbody ist ja nun fast fertig, kommen wir zum nächsten Sorgenkind.

Beim Taxi funktioniert die Lane Change (Schalter 57 und 58) nicht.

Auch im Schaltertest nicht. Die Schalter selbst habe ich durchgemessen und funktionieren.

[Volley]

Die Schalter selbst habe ich durchgemessen und funktionieren.

Wo hast Du gemessen? Vom stecker auf der Platine aus oder direkt am Kontakt?

[lash]

Direkt am Schalter

[Volley]

Dann miss doch mal vom anderen Ende (Stecker aber abziehen!)

[Volley]

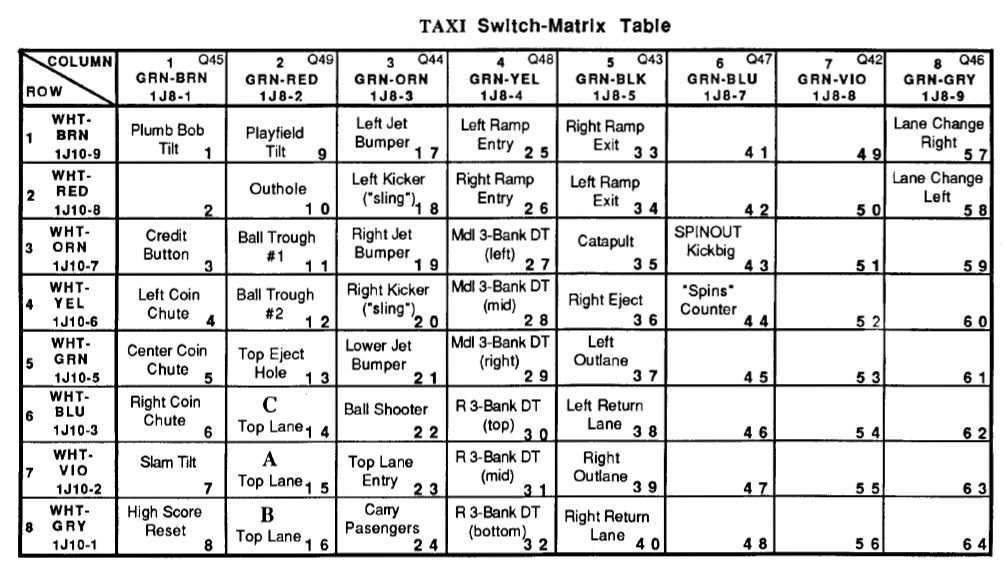

Anbei die Matrix des Taxi. Funktionieren die anderen Schalter aus ROW 1 und ROW2 (beide obere Reihen) richtig? Falls ja und die Leitung zu den Lane-Change Kontakten OK ist bitte Q46 tauschen.

[Volley]

Q46 => 2N5550

Falls dann immer noch Probleme R138 (1K) und R75 checken (470 Ohm) bzw U40 tauschen (74LS244 oder 74F244)

[lash]

2N5550 ist wahrscheinlich ein vergleichstyp, oder.

Auf den alten steht 2N3904

[Volley]

Im Plan steht 2N5550. Das ist ein NPN mit 160V bei 600mA. Der 3904 schafft 200mA bei 60V.

Was sagen denn die andern Transistoren in der Ecke? 5550 oder 3904?

[lash]

3904.

Würde es mit dem anderen denn auch gehen?

Bearbeitet 25. September 2014 von lash

[Volley]

Ja. Aber die Pläne sind ja nicht immer 100%ig OK. Oder sehen die Lötstellen an Transisoren aus wie repariert?

[lash]

Nein, sieht aus wie erstbestückt.

Getauscht, keine Änderung.

Übrigens gehen alle anderen Schalter der beiden Reihen

[Volley]

Und die Kabel kannste von der Platine bis zum Kontakt "durchklingeln"?

[lash]

Ja
