Future Spa Stecker

[Murmel]

Bei 2 Future Spas ist die Steckerbeleung an dem 9poligen Stecker ans Sicherungsboard unterschiedlich.
Beide Flipper funktionieten jedoch einwandfrei.
Jetzt möchte ich bei einem dritten Future Spa den Stecker Crimpen, da die Kabel lose rum hängen.
Was ist nun korrekt gecrimpt?
Warum dieser Unterschied beim gleichen Flipper?
LG Murmel

[Murmel]

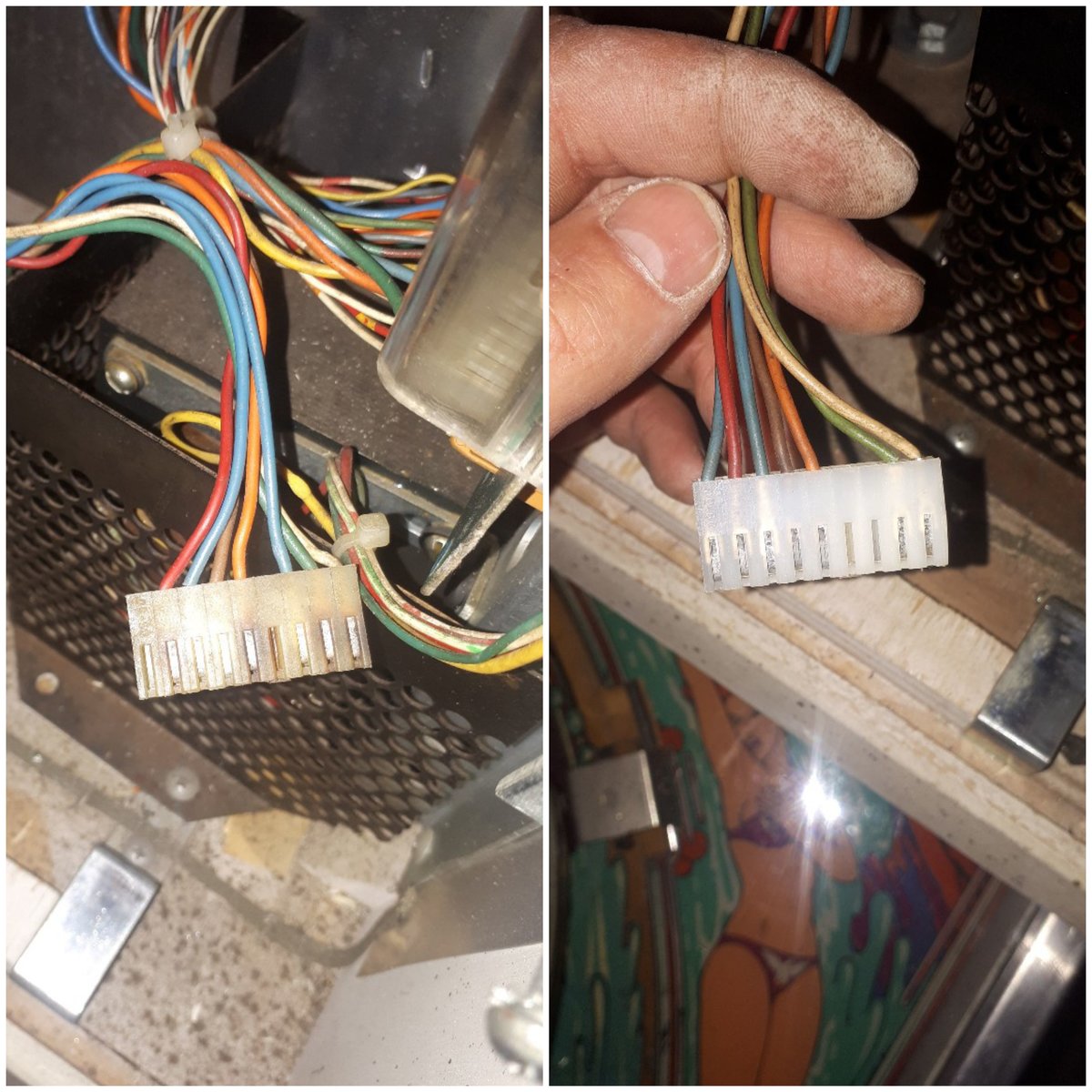

Das blaue Kabel ist bei dem ersten Stecker auf Position 7, beim Zweiten auf Postion 1, ansonsten ist alles gleich.

Spielt das keine Rolle?

[Volley]

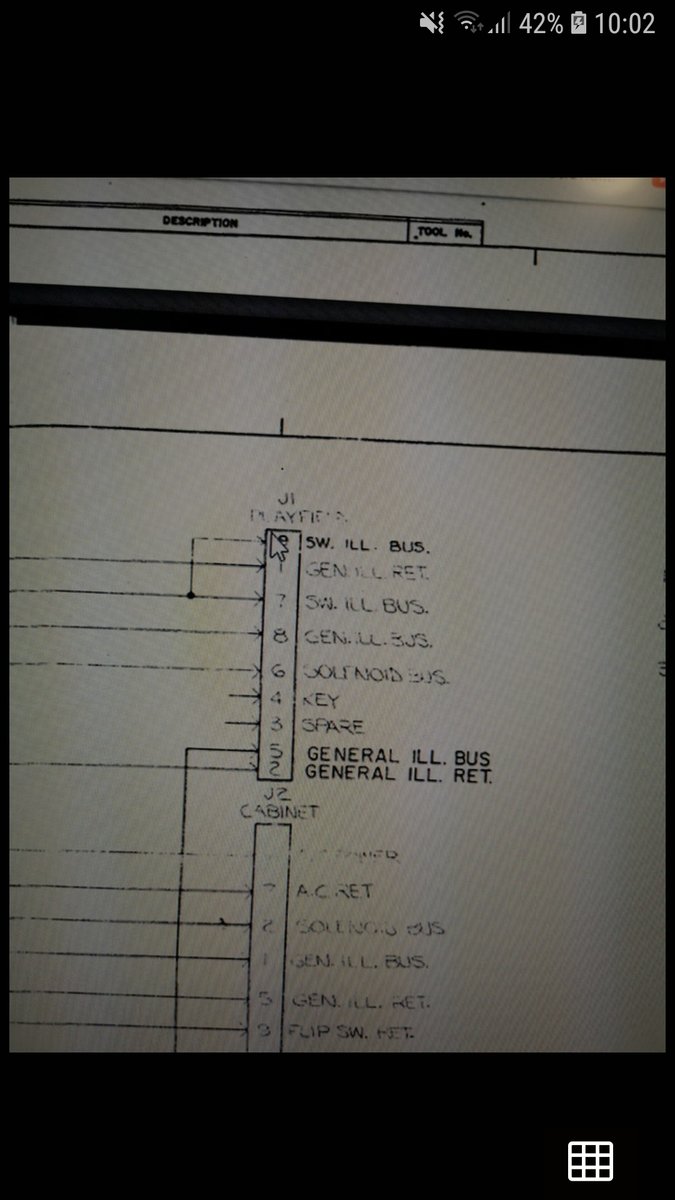

Pin 1 ist Gen. ILL Return ("Masse")

Pin 7 ist SW ILL Bus, also 6V

Ist also NICHT egal was wo hin kommt!



Laut Plan kommt Blau an Pin 7

Aber laut Plan müsste  auch an Pin 1 was Rotes sein...

Evt kann ich ja mal am Dienstag bei meinem nachschauen...

[Murmel]

[Volley]

Da steht genau das was ich oben geschrieben habe....

[Logger]

Wenn ich mir die Stecker so anschaue . Sieht es aus als wenn mal jemand die Strippen neu gezogen hat. Die Kabeliso ist ja meist schon verfärbt. Und da sehen die Farben noch recht frisch aus gegen das andere Bild. Sind die am Board auch so angeschlossen. Dann hat Evtl jemand nur die Kabel vertauscht an den Pins. (Soll heißen, sie sind richtig nur die Farben sind falsch)Hatte z.B bei meinem Victory ein blass gelbes Kabel gefunden was an die Masse ging. Aber die Kabel der Masse sind ja weiß. Das hat dann jemand selber gezogen. Und auch noch unglücklich verlegt. Weil ich erst dachte es hat wieder jemand etwas abgezweigt

Bearbeitet 5. Juni 2020 von Logger

[Volley]

Hier sollten ein blaues und zwei grüne Kabel zu finden sein. Die grünen haben unterschiedliche Dicke. Neu crimpen sollte also kein Thema sein...
