Spannungsregler 30A

[Skateball]

Kennt jemand einen Ersatztyp für den Spannungsregler R712E?

Das sind die Spannungsregler auf dem Trafoboard beim Kiss, Future Spa und Space Invaders.

200V 30A, Gehäuse TO-3

Gruß

Andreas

[Volley]

Was regeln die denn??? 190V??

[Skateball]

Nein, 6,5V DC für die switched illumination.

Aus dem Trafo kommen 9,2V AC, die werden durch die Spannungsregler auf 6,5V DC geregelt.

Aber eben 30A und Gehäuse TO-3.

Electronicpool war ich schon, aber ich suche ggfs. einen leichter erhältlichen Ersatztyp.

Gruß

Andreas

[Volley]

Haste ein Datenblatt???

[Skateball]

http://www.datasheetarchive.com/download.php?pi=278793

Mußt nur noch den Code eingeben.

[Volley]

Datenblatt gefunden! Das ist aber kein Spannungsregler sondern ein GLEICHRICHTER der eigendlich nur aus zwei Hochleistungsdioden besteht!

Sollte sich durch zwei Powerdioden ersetzen lassen!

Wie ist der denn geschaltet? Common Anode, Common Cathode oder Doubler????

R712E_Gleichrichter.pdf

[Volley]

Das erklärt auch weshalb Du zwei davon brauchst! 2x2 Dioden = 4 Dioden = 1 Brückengleichrichter! Kann man keine 35A Brücke einbauen?

Laut Plan MUSS es die DOUBLER-Variante sein! Die Versorgungsspannung geht zwischen den Dioden rein!

Ich denke mal Bally hat diese Konstruktion nur gemacht weil es noch keine 35A Brücken gab! Alle anderen Gleichrichter sind noch die Schwachstromvarianten moderner Brückengleichrichter (VJ248)...

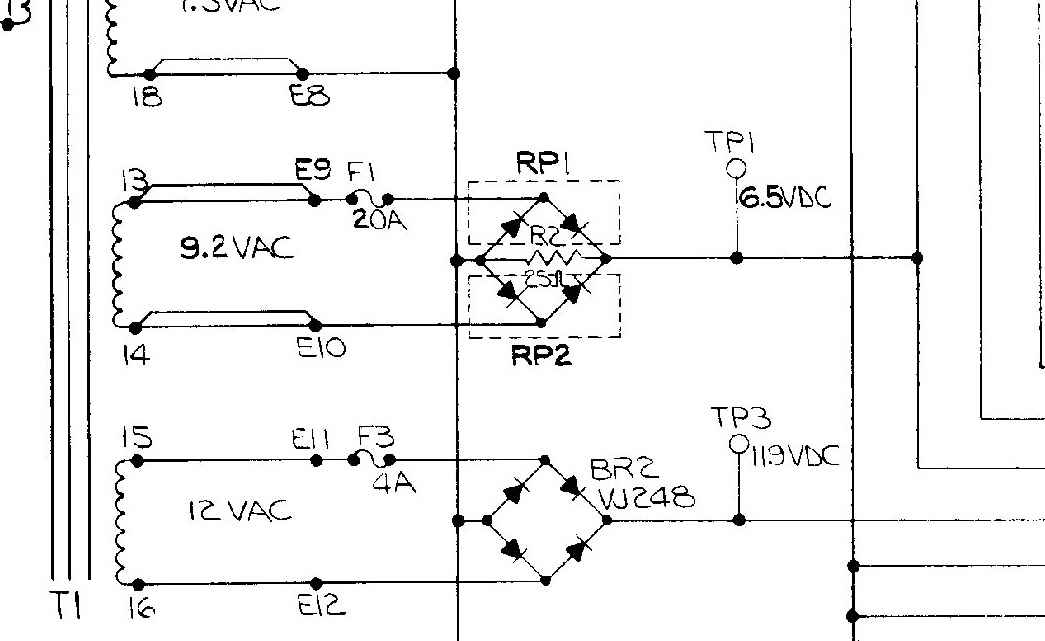

Und hier der Plan zum mitraten für alle....

[Volley]

Hat mal jemand ein Bild von der Platine? Möchte mal die Platzverhältnisse sehen...

Meine Vermutung war wohl richtig:

After a few years Bally updated this power supply and changed the part designation from AS 2518-18 to AS 2518-49. For this discussion I am using a Kiss manual as the guide; the reason being that Kiss was the first game to use this part. This change was made to accommodate the demand of all the extra switched lamps in that and future games and the addition of the Auxiliary Lamp Driver board. The most obvious difference is cosmetic- the circuit board is taller and has two large TO-3 devices mounted on individual heat sinks. You'll also notice that BR1 is missing. What Bally did is change the way they handle the voltage for the switched lamps. BR1 was replaces by two devices, RP1 and RP2. These are really half wave rectifiers, which meant that they had to use a pair. The larger case meant higher power handling capacity and thus more heat, which is the reason for the larger heat sinks. In the new system, the transformer has a 9.2 volt AC tap which is fused by F1. F1 has been upgraded from a 10 amp fuse to a 20 amp fuse. This fuse is able to protect both RP1 and RP2 since they are connected. R2 still sits "astride" the rectifier as well. Now the output has been increased to 6.5 volts DC, which is still measured at TP1. That really is the only difference in the two units. You should know that the AS 2518-49 supply appeared in relatively few games. That unit was really a temporary design; Bally had a new design in the works.

[Skateball]

Was gibt's denn da zu raten?

Je "rectifier" sind's 2 Dioden, zusammen ergeben die 2 R712 einen Gleichrichter.

Da die aber so weit auseinander liegen:

wird das etwas frickelig, da EINEN Gleichrichter reinzusetzen.

[Volley]

Naja, in der Überschrift steht was von SPANNUNGSREGLER!

[Volley]

Da die aber so weit auseinander liegen wird das etwas frickelig, da EINEN Gleichrichter reinzusetzen.

Stimmt! Aber mit einer kleinen Adapterplatine sollte es gehen!

[Skateball]

Hihi, Antwort von Electronicpool:

R712E

Nettostückpreis: 37,00 Euro (5 St = 40,00 Euro/St)

Lieferzeit: ca. 1 Woche

Alle Preise zuzüglich MwSt, Porto und Verpackung.

Es sind übrigens noch 6 Stück verfügbar, also schlagt schnell zu!

[okaegi]

Theoretisch müsses du auch zwei Brückengleichrichter in der gleichen Art montieren können...

Gruss Oliver

[Skateball]

Ja, das hatte ich mir auch schon überlegt.

2 Gleichrichter jeweils zur Hälfte beschalten.

Gruß

Andreas

[okaegi]

Marvin hat neu die Lösung auf der Seite:

http://www.marvin3m.com/bally/index1.htm#ps

Beide mit einem Gleichrichter (35a) ersetzen...

Gruss Oliver

[Skateball]

Ja, hatte ich auch schon gesehen.

Ist doch erfreulich, daß die Seite immer wieder aktualisiert wird.

Gruß

Andreas
