Eproms auslesen

[Volley]

Hallo zusammen!

Wie kann man eigendlich Eproms auslesen? OK Ok, mit einem eprommer, ist schon klar... 2732 und 2716 sind auch klar, aber was ist mit den anderen? Sind die pinkompatibel oder muss man einen Adapter bauen oder gibt es andere Tricks? Falls Adapter, was muss da verbunden werden?

Soweit ich weiss gibt es folgende Typen:

2716 => Standarttyp, 2716

2732 => Standarttyp, 2732

2316 => ???

2532 => ???

2516 => beim auslesen pinkompatibel zum 2716 (?)

9316 => ???

9332 => ???

9616 => ???

Wie gesagt, es geht nur um das AUSLESEN und nicht um das brennen! Da es nicht alle Eprom Images im Netz gibt möchte ich die Dinger einlesen und abspeichern so lange sie noch arbeiten....

[okaegi]

9332 und 2532 sind pincompatibel.

Der Eprom muss den Typ (2532) unterstützen, schau mal unter Hersteller TI. Sonst zar frg glaub mal den Schaltplan von einem Adapter gehabt...

2516 und 2716 sind pincompatibel.

Gruss Oliver

[Volley]

Eine Antwort geb ich mir nun mal selber! Bin nämlich zu faul zu suchen und deshalb soll alles hier komplett rein...

Es gibt zwei Versionen des 9316!

9316A... das ist der "Masked ROM" (Pins 18, 20 & 21 sind anders belegt als beim 2716)

9316B... komplett pin-compatibel mit dem 2716

[Volley]

Und weil´s so schön ist gleich die Anleitung für den Adapter:

Die Signale müssen an den Pins 18 und 21 invertiert werden. Das geht am besten mit einem 4011 (quad nand gate).

Das Signal vor Pin 18 unterbrechen und an Pin 1 & 2 des 4011 legen.

Pin 3 des 4011 dann an Pin 18 des prom 9316 legen.

Das Signal vor Pin 21 unterbrechen und an Pin 5 & 6 des 4011 legen.

Pin 4 des 4011 dann an Pin 21 des prom 9316 legen.

Pin 7 des 4011 an Pin 12 des 9316 (GND) und Pin 14 des 4011 an Pin 24 des 9316 (+5V) und die Pins 8, 9, 12, & 13 des 4011 ebenfalls an Pin 12 des 9316 (GND).

Damit kann man dann das 9316 auslesen (Eprommer auf 2716 einstellen!)

[Volley]

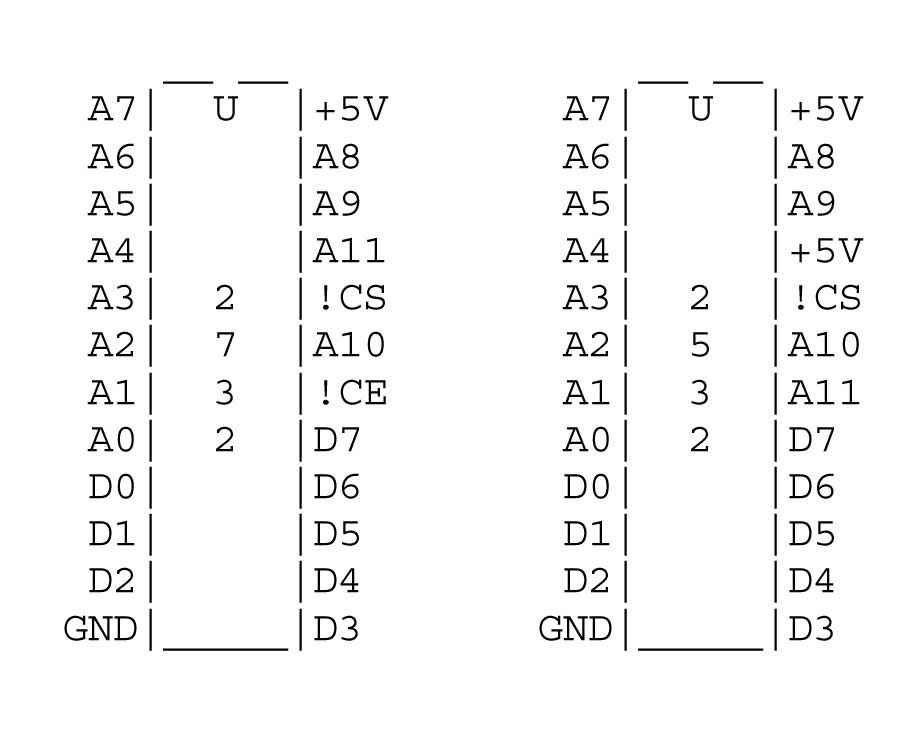

So hier die Pinbelegung von 2532 (bzw 9332) und 2751...

[Volley]

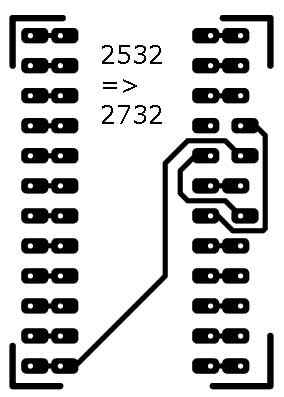

und der Adapter.... (1+3 Reihe von links => 2532; 2 und 4 Reihe von links => 2732)
