Ein Tip36C ist ein fetter Triac der irgendwas ansteuert!

Das PPB-Board ist ein Board in der Backbox! Da steht "PPB-1" drauf!

@FRG:

Schön das Du jetzt mitmachst! Da fühle ich mich direkt wohler bei den DE-Geräten! top.gif

Mit den 6821 haste recht! Die haben nur die selben Datenleitungen....

Hast Du eigendlich Pläne aud denen man was erkennen kann?

Geschrieben

öhm ist es das teil, das auf dem ppb mit k1 gekenzeichnet ist??? sorry, aber bin ein ziemlicher elektronik idiot. whistling.gif

Geschrieben

Nö! Mit K werden normalerweise Relais bezeichnet...

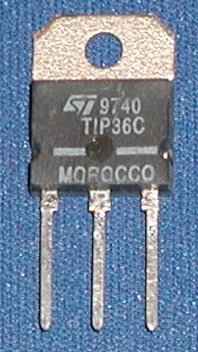

Der TIP36C sieht so aus wie auf diesem Bild! Die Bezeichnung ist meisstens aufgedruckt!


Geschrieben

ah jetzt hab´s sogar ich kapiert :-)) aber da sind 5 stück von der sorte drauf, soll ich die alle wechseln. wut.gif

Geschrieben

TIP36C

bei Reichelt 1,20 EUR

bei Conrad (wörtlich!) "nur 2,56 EUR", macht also bei 5 Stück 12,80 EUR... wacko.gif

Bei Reichelt biste inkl. Porto (3,60) immer noch günstiger!

Gruß

Andreas

Geschrieben

wenn dieser Scheiss PÜlan lesbar wär könnte ich es Dir eventuell sagen, aber so muss frg wohl die Antwort geben...

Schau dir doch mal in der Zwischenzeit die platinen von der Rückseite her an. An den Steckern bilden sich gerne kalte Lötstellen. Die Signale werden dann nicht mehr einwandfrei weitergeleitet. Wenn Du eine kalte Lötstelle findest halt einfach den Lötkolben dran! Meisst erkennt man den Haarriss am Stift ganz gut...

Geschrieben

wie ist das eigentlich mit den flashern? hängen die auch an nem tip36c? denke mal das es kein zufall war, das die flasher zusammen mit den spulen ausgefallen sind. auf jeden fall habe ich schonmal ein paar tip36c geordert.

grüße

wittchen

Geschrieben

Der Bd250C ist im Normallfall noch günstiger und 100% kompatibel.

Bevor du wahllos Transistoren oder ähnliches tauschst versuch den Fehler doch erstmal einzugrenzen. Wenn du keine Löterfahrung hast fang erst gar nicht an. Die Platinen insbesondere die CPU sind empfindlich und die Resultate solcher Bastelarbeiten sehe ich leider immer öfter:(

Schreib doch mal auf wann genau welche Spulen und Flasher (mit Nummer (1-16) aus dem Handbuch nicht gehen. Im Selbsttest kannst du ja alle ansteuern.

Die Lötstellen der Stecker auf dem PPB sind normalerweise gebrochen. Das sieht man meistens schon mit bloßem Auge. Ab und an kann man auch einen der großen Keramikwiderstände einfach so rausziehen weil er keinen Kontakt mehr hat.

FRG

Geschrieben

kalte lötstellen konnte ich nicht entdecken. folgende spulen/flasher sind ohne funktion und zwar sowol im test als auch im spiel:

4 ball ass´y lockout

skill shot flash

ball release

jokers flash

skill shot launch 50v

turbo bumpers flash

5-bank autodrop down

paddle wheel flash

5 bank autodrop reset up

lower left flash

3 bank drop target

right drop target flash

4 bank drop target

3 bank d. t. flash

knocker 32v

lwr. lt 5 bank dt flash

Geschrieben

na dann schonmal vielen dank für all eure bemühungen. smile.gif @frg ich hoffe du wirst fündig und hast den entscheidenden tipp für mich. top.gif

grüße

wittchen

Geschrieben

Nur mal zur sicherheit:

Den Schalter an der Tür hast Du schon gecheckt, oder?

Ich meine den kleinen Schalter an der linken Innenseite der geschlossen wird wenn die Tür geschlossen wird! Wenn der offen oder defekt ist geht nämlich keine Spule und kein Flasher!

Geschrieben

@ volley dann dürften aber sämtliche spulen nicht funzen, ein paar tun das aber noch.

Geschrieben

Ich habe mal in das Handbuch geschaut. Einen defekten TIP36C kann man eigentlisch ausschließen. Es sind alles Spulen die über das K1 Relais bzw. BR1 auf dem PPB gehen. Und zusätzlich natürlich über das 74LS273 Latch auf der CPU angesteuert werden.

Spontan würde ich immer noch auf Fehler auf dem PPB tippen. Kommt die Spannung an den Spulen an? Da würde ich erstmal messen. An J7 1-3 sollten immer 50V -70V anliegen. An J7 8-9 auch sofern die Flasher nicht angesteuert werden. J6 1-2 sollten um die 32V haben wenn eine Spule getestet wird und J6 4-5 Spannung führen wenn die Flasher dran sind. Kannst du einfach gegen Masse messen.

Oder auf Verdacht sämtliche Stecker auf dem PPB und das Relais nachlöten sowie die Sicherungshalter kontrollieren.

FRG

Geschrieben

so hab mal j6+j7 gemessen. j7 dürfte mit 72 volt ok sein. bei j6 hab ich keine spannung messen können. was hängt denn an j6 alles dran???

Geschrieben

sollte j6 wirklich der übeltäter sein??? woran kann es liegen, das j6 keinen strom bekommt?

Geschrieben

>> was hängt denn an j6 alles dran???

So ziemlich alle Spulen und Flasher die bei dir ausgefallen sind. Klingt also erstmal nach PPB Problem wenn du richtig gemessen hast. Mißt du an J7 Pin 8 und 9 auch 72V? Da hängt die eine 50V Spule dran.

FRG

Geschrieben

jo an allen pins die strom hatten waren 72 volt.

Geschrieben

so hab´s hinbekommen. der übeltäter war ne kalte lötstelle am sicherungshalter von f6. hätte ich auch eher finden können. nochmals vielen dank an alle helfer top.gif

grüße

wittchen
