Gottlieb Intercon Stecker Crimpen

[Volley]

Leider sind die Intercon Stecker bei Gottlieb Flippern immer wieder defekt. Die Kontakte bröseln ab oder sind durch ausgelaufenen Akkus immer wieder beschädigt.

Hier soll gezeigt werden, wie man diesen Stecker wieder restauriert. Voraussetzung ist aber das das Gehäuse selbst noch OK ist.

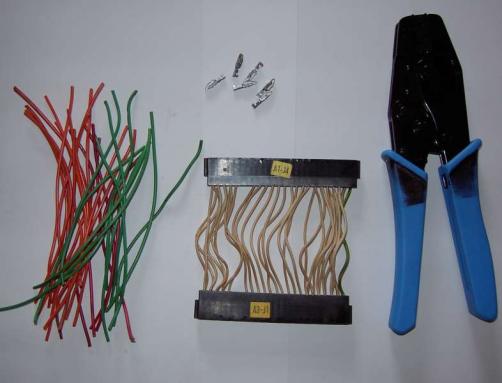

Das wird gebraucht:

- der alte Stecker

- eine Crimpzange (zum Beispiel die Crimpzange PSk von Reichelt für ca 22 Euro)

- Crimpkontakte

- Label

- ein kleiner Uhrmacherschraubendreher

[Volley]

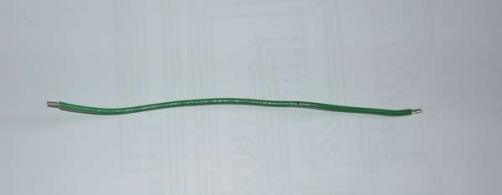

Zuerst wird das Kabel in kleine Stücke geschnitten, die ca 10 cm lang sind. Die Enden werden auf ca 5mm von der Isolation befreit-

[Volley]

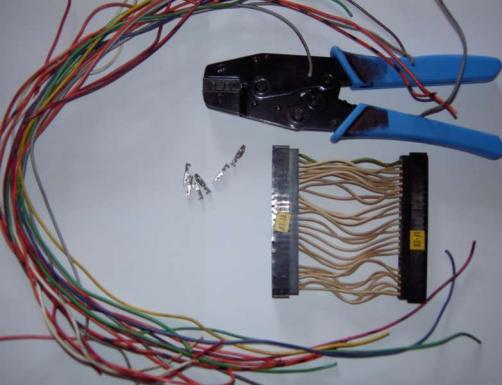

Von diesen Kabeln brauchen wir z.B. beim Counterforce (Sys80) 31 Stück!

[Volley]

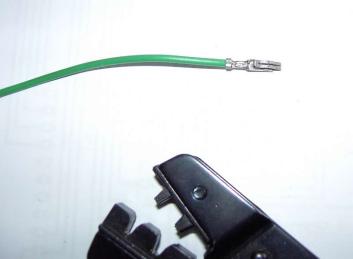

Anschliessend wird eine Crimpe in die Crimpzange eingelegt und leicht vorgespannt...

[Volley]

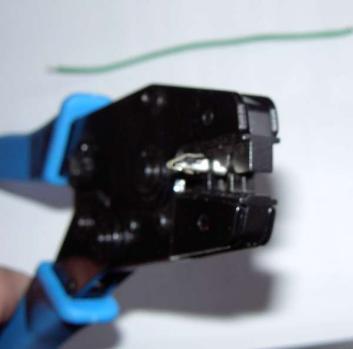

Dann wird das Kabel in die Crimpe eingeführt. Dabei darauf achten das die Isolierung wirklich in der äußeren Klemme der Crimpe liegt! Das ich wichtig, da dies die Zugentlastung ist! Also Kabel weit genug (aber auch nicht zu weit) einführen!

[Volley]

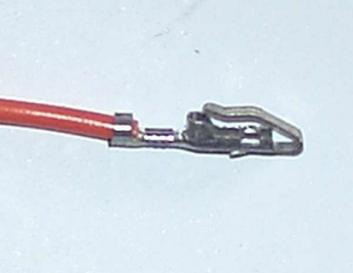

Anschliessend sollte das so aussehen wie auf dem Bild! Die kleine vordere Klemme (im Bild rechts) stellt den elektischen Kontakt her, die größere hintere Klemme (im Bild links) macht die Zugentlastung!

[Volley]

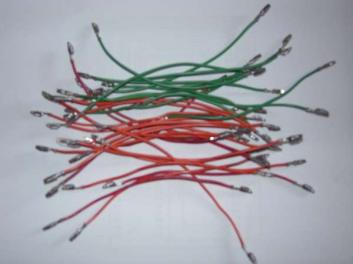

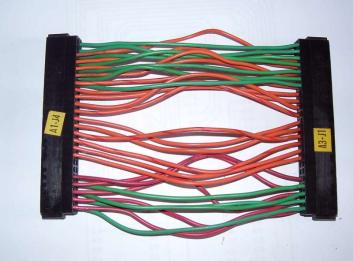

Das Ganze macht man mit allen 31 Kabeln und an beiden enden, so dass man dann irgendwann einen kompletten Kabelsatz hat!

[Volley]

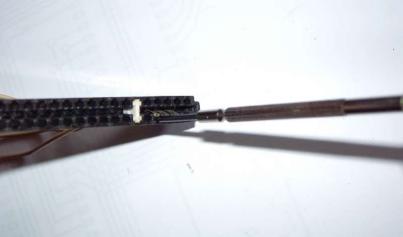

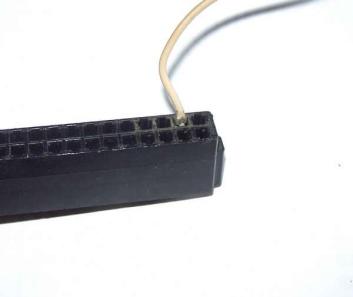

Nun müssen die alten Kabel aus dem Steckergehäuse extrahiert werden. Dazu muss man wissen, das die Crimpen sich mit einer kleinen Nase im Gehäuse festhaken. Diese kleine Nase ist im Bild an der UNTERSEITE zu sehen.

[Volley]

Nun kommt der kleine Uhrmacherschraubendreher ins Spiel!

[Volley]

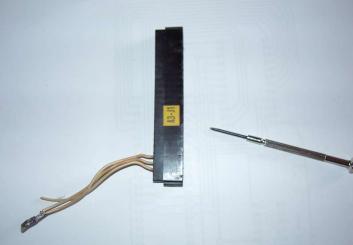

er wird an der Aussenseite der Krimpe vorsichtig eingeführt!

[Volley]

dabei löst sich dann die "Sicherung" an den Crimpen und sie werden ein kleines Stück aus dem Gehäuse gedrückt und können dann durch leichten Zug am Kabel entfern werden!

[Volley]

So sieht dann nach einsetzen der neuen Kabel das Ergebnis aus:
