Bally Soundboard

[Volley]

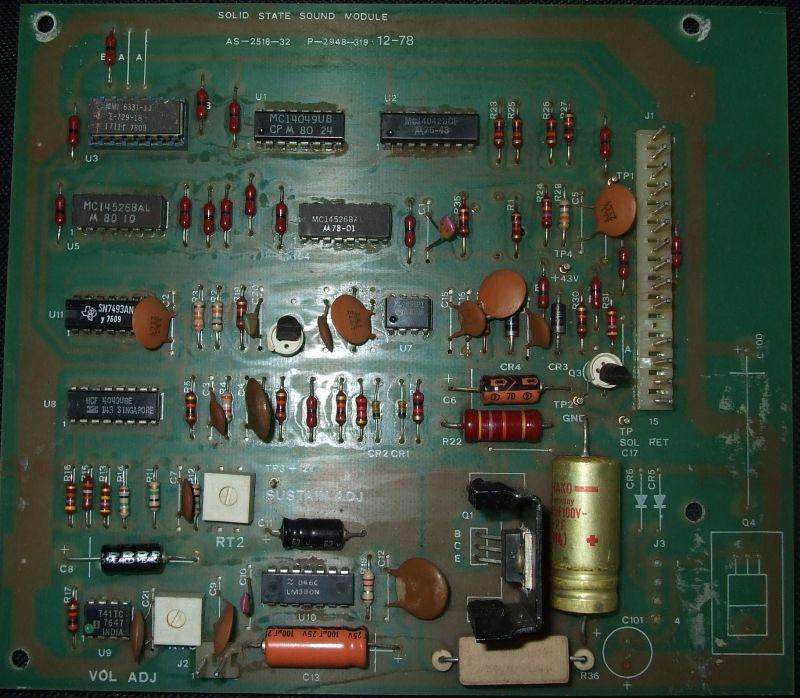

Habe hier ein Bally Soundboard der ersten Generation in einer Ausführung wie ich sie noch nie gesehen habe. Das Board ist an der rechten Seite etwa 2 cm breiter und hat Bohrungen für ein paar Bauteileile und einen zweiten Anschlusstecker (4-polig)....

[Volley]

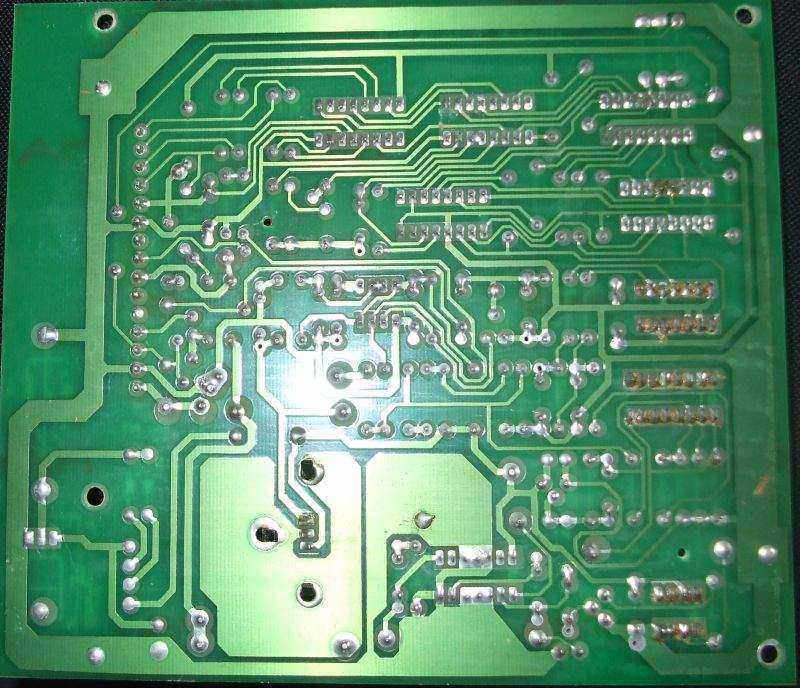

Ein Blick auf die Rückseite zeigt, das das Board nicht etwa falsch geschnitten ist, sondern wirklich so gebaut wurde...

[Volley]

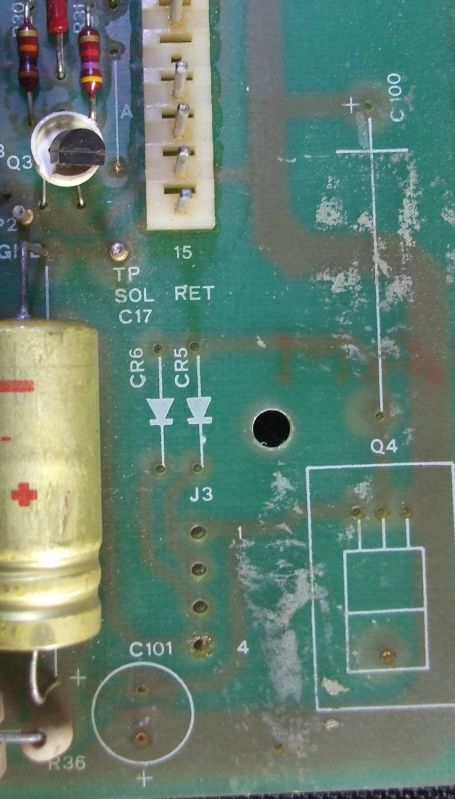

Hier bein Detail der Stelle welche für neue Bauteile vorgesehen war. Meiner Meinung nach ist der Stecker J3 als Stromversorgungsstecker vorgesehen gewesen, nur WOFÜR?

[Volley]

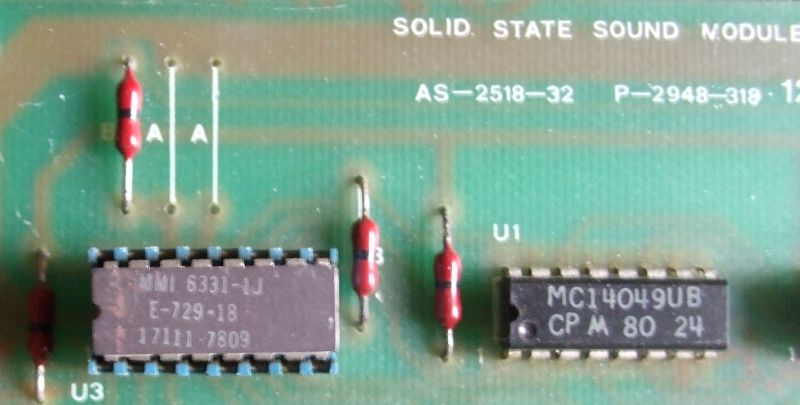

Könnte es eventuell für ein Sprachboard vorgesehen gewesen sein (Kiss Prototype)? Weiss jemand mehr? Hier noch mal die Original Bally Bezeichnung! ganz rechts steht noch 12/78...

[okaegi]

Ich könnte mir sehr gut vorstellen, dass der erste Design von diesem Soundboard die nötige Versorgungsspannung von der Logikspannung 12 Volt Unreg (wie beim S&T) holte. Dann wären dort sicher zwei Dioden, ein sehr grosser Kondensator und ein fester 5 Volt Spannungsregler verbaut worden. Schau mal auf den Schaltplan vom S&T Board links am Stecker J1 pin 10 , 17, 15,16 6, und 11.

Gruss Oliver

[Drugi]

Da wurde eine negative Spannung (meistens -5Volt) erzeugt und stabilisiert.

Bearbeitet 26. März 2008 von Drugi

[Volley]

Da wuder eine negative Spannung (meistens -5Volt) stabilisiert.

Aber wofür? Für was ist der zusätzliche Stecker?

[Drugi]

Aber wofür? Für was ist der zusätzliche Stecker?

Wechselspannungeingang und - Spannungausgang. Welches Board da dran war oder ob es überhaupt jemals gebaut wurde, wird wohl schwer sein in Erfahrung zu bringen.

[Skateball]

Hier noch mal die Original Bally Bezeichnung! ganz rechts steht noch 12/78...

Auffällig ist, daß weder auf der Vorder- noch auf der Rückseite das Bally-Logo auftaucht.

Das ist sonst auf JEDER Platine zu finden.

Evtl. ein nicht lizensierter Prototyp, Nachbau oder sonstewas.

Gruß

Andreas

[Medusa]

weisse Potis - habe ich schon bei Bell Games gesehen

Gruss

Jean-Claude
