Gottlieb Sys 1 Steckerbelegung Displays

[Murmel]

hallo Gottlieb Freunde,

kann mir Jemand sagen, oder existiert vielleicht sogar eine Liste, welche Crimpen, von den 2 Steckern an der CPU A1 für die Displays, für welches Segment der Ziffern zuständig ist.

Ich habe eine Fehlstelle an der Null links oben bei den oberen Displays, und möchte nicht alle Crimpen auf Verdacht austauschen.

LG Murmel

[Volley]

Steht in allen Gottlieb Plänen drin! Group A ist 1 Spieler, 2 Spieler und Credit/Ball, Group B ist 3 Spieler und 4 Spieler!

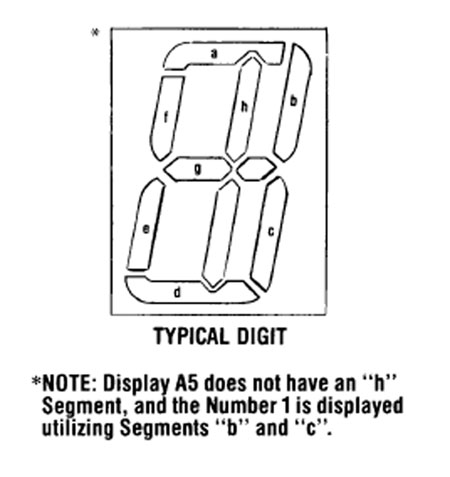

Dein fehlendes Segment ist das Segment "f""

[Murmel]

@ volley

bei "f" steht die "1".

woran erkenne ich welches Segment für welches Kabel oder Nummer zuständig ist, ich werde noch nicht schlau daraus.

Vielen Dank,

LG Murmel

[Volley]

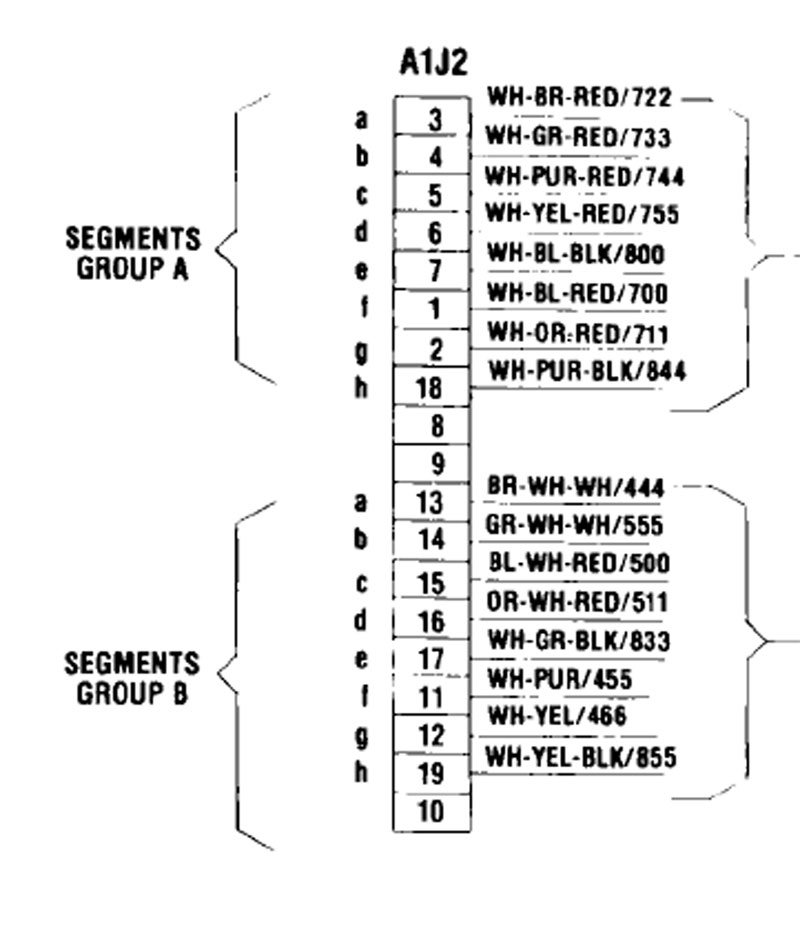

A1J2 Pin1 ist Segment "f" bei Gruppe A

GruppeA => Spieler 1und 2 sowie Creditdisplay

Segment f => oben links

Das ist die von dir gesuchte Crimpe!

[Murmel]

Mit dieser Abbildung kommt Licht ins Dunkel

Vielen Dank,

LG Murmel
