Memory Lane Stern

[lash]

Hi,

habe einen Memory Lane neu bekommen.

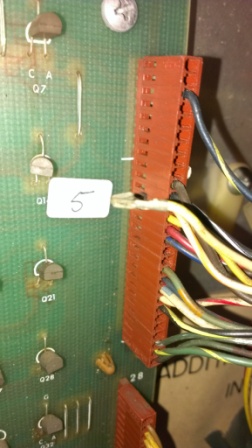

Leider finde ich kein Manual und habe an einem Stecker auf dem Board unten links (Lampentreiber Board) beim 1. Stecker von oben rechts ein weiß gelbes Kabel das nicht angeschlossen ist.

Kann mir jemand sagen an welcher Stelle es hin gehört?

[Drugi]

Ich habe im Moment auch kein Handbuch greifbar, halte den Draht doch mal gegen Masse, dann wissen wir wenigstens schon einmal welche Lampe angesteuert wird.

Bearbeitet 16. Juni 2013 von Drugi

[lash]

Hi,

würde ich gerne machen, bin aber erst in 2 Wochen wieder an dem Gerät.

Steckerbelegung müßte doch aber an allen Stern M-100 MPU gleich sein, oder?

Das vom Stars soll fast identisch sein.

http://www.ipdb.org/machine.cgi?gid=2366

Nun müßte man nur noch Schaltpläne lesen können

Bearbeitet 16. Juni 2013 von lash

[Drugi]

Nun müßte man nur noch Schaltpläne lesen können

Das können die wenigsten, auch wenn sie das von sich behaupten. Anhand der Fragestellung merke ich, dass sie nichst verstanden haben.

Die meisten Pläne sind identisch, so geht z.B. ein grau-gelber Draht fast immer von Stecker Jx Stiftx ab.

Ich schaue am Dienstag mal nach wo der weiß-gelbe Draht anliegt.

Bearbeitet 16. Juni 2013 von Drugi

[lash]

hi drugi,

hast du mal geschaut?

[Drugi]

Ich habe zwar geschaut aber noch nichts entdeckt. War auch kein Memory Lane. Mal in den nächsten Tagen bei den anderen Sterns schauen .

[Medusa]

Hi,

am Hot Hand wäre white-yellow am besagtem Stecker an Position 12

könnte wie Drugi sagt, identisch sein, und möglicherweise hat Stern hier die Farbe nicht mal zwischenduch gewechselt

Jean-Claude

[Volley]

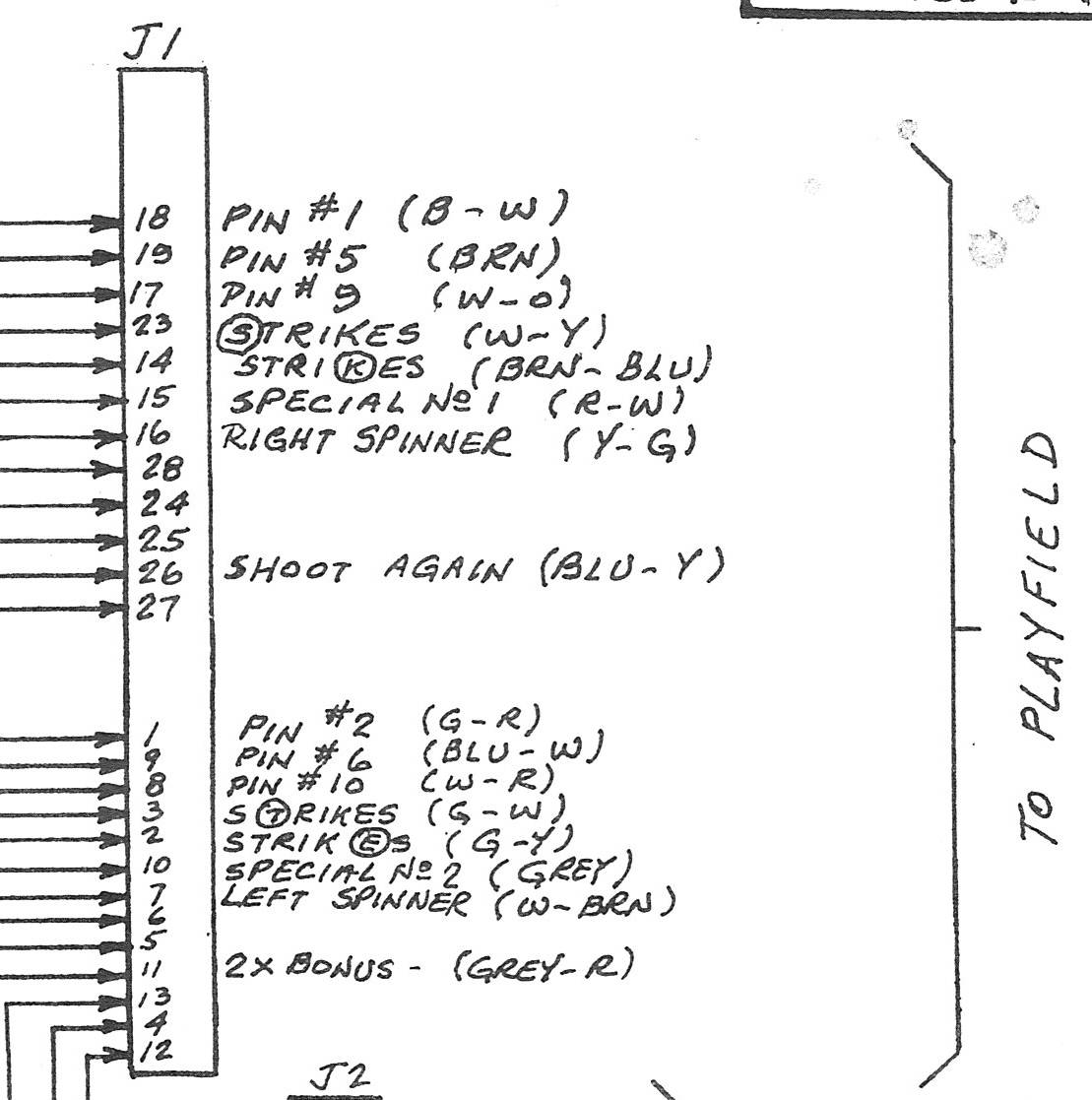

Weiss-Gelb ist das "S" von Strikes und Pin 23 an J1

[Medusa]

@Frank

hst du Memory Lane als pdf?

[lash]

Alles klar, ich danke dir

Supi
