Volley

Reparaturhilfe Switch-Matrix Bally Stern MPU

Recommended Posts

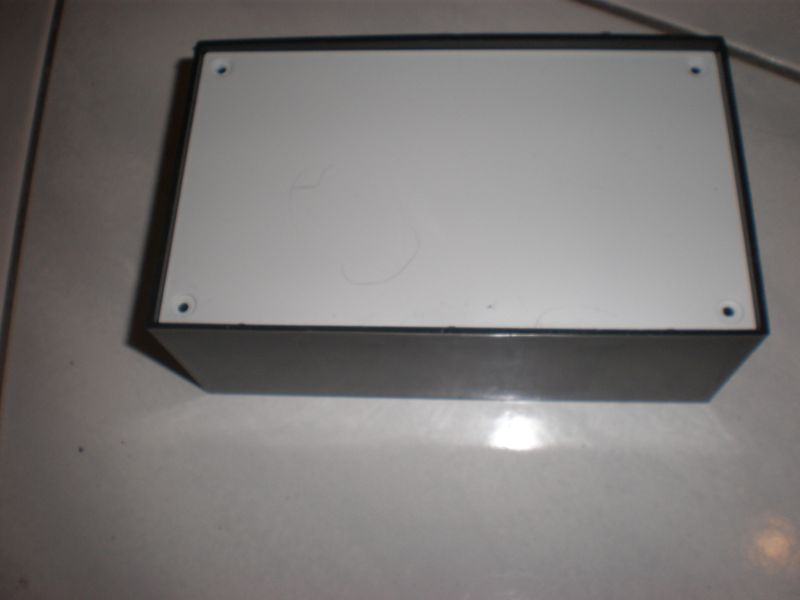

Zum Testen der Switch-Matrix der Bally -15 und -35 MPU sowie der -100 und -200 Stern MPU habe ich mir eine kleine Box gebastelt mit der ich alle Schalter testen kann. Gebraucht werden 41 Taster, 1 Umschalter, etwas Schaltlitze, zwei Stecker und ein Gehäuse.


Share this post


Link to post
Share on other sites

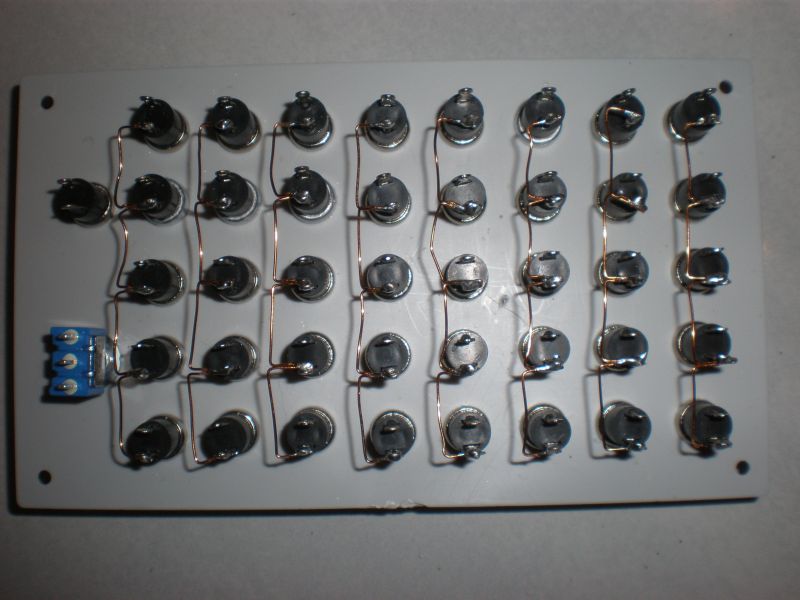

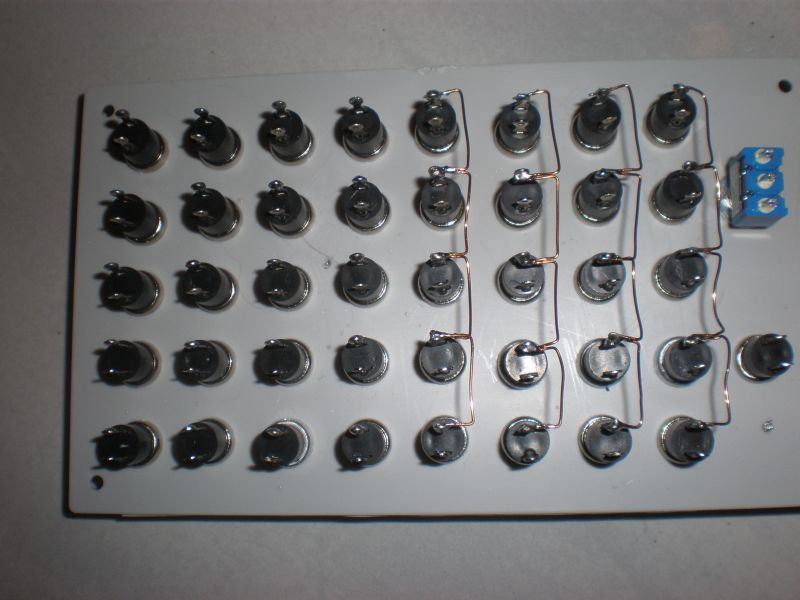

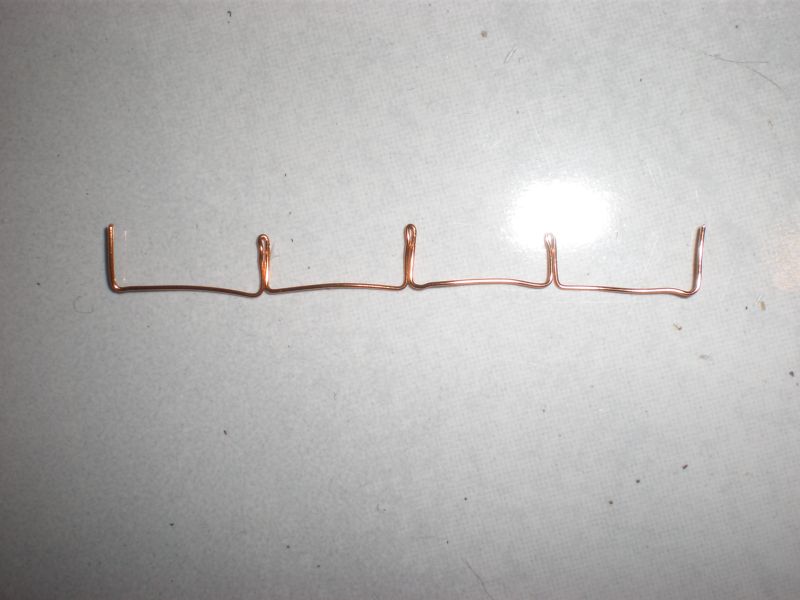

Zuerst werden die Bohrungen für die Taster in die Gehäuseplatte gebohrt sowie aus Kupoferlackdraht acht Brücken gebogen


Share this post


Link to post
Share on other sites

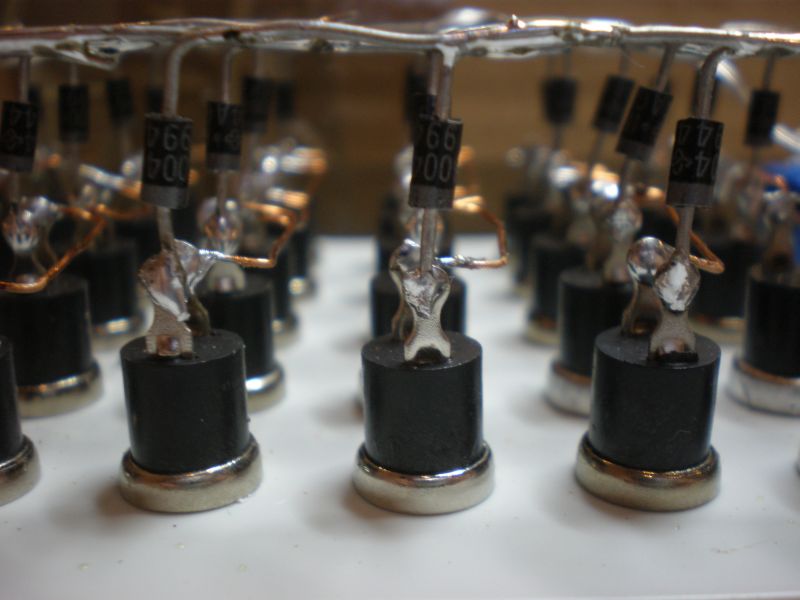

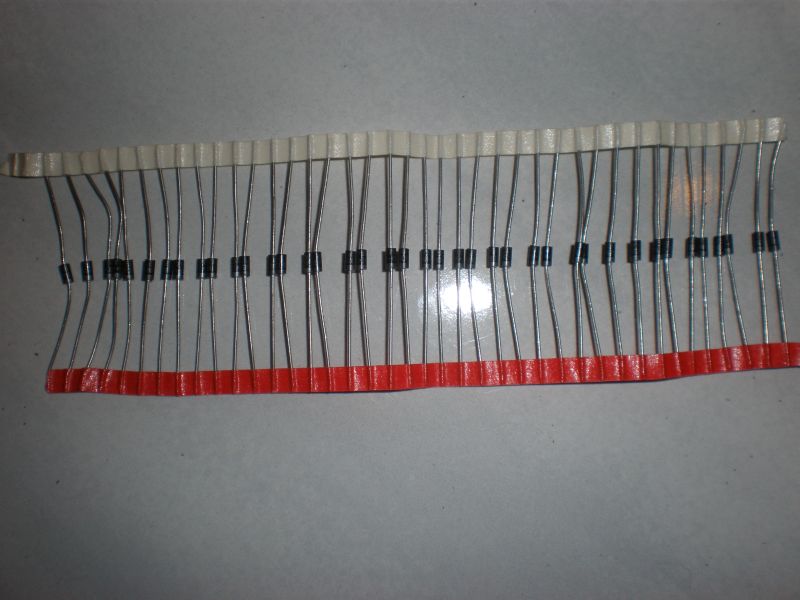

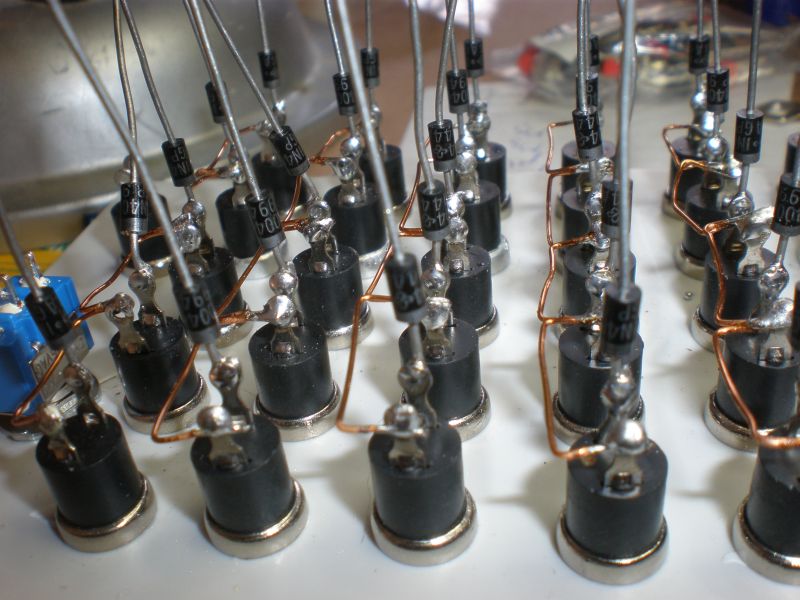

Der Anschlussdraht an der Kathodenseite (Ring) wird gekürzt und jeweils 1 Diode an das freie Anschlussbein eines Tasters gelötet


Share this post


Link to post
Share on other sites

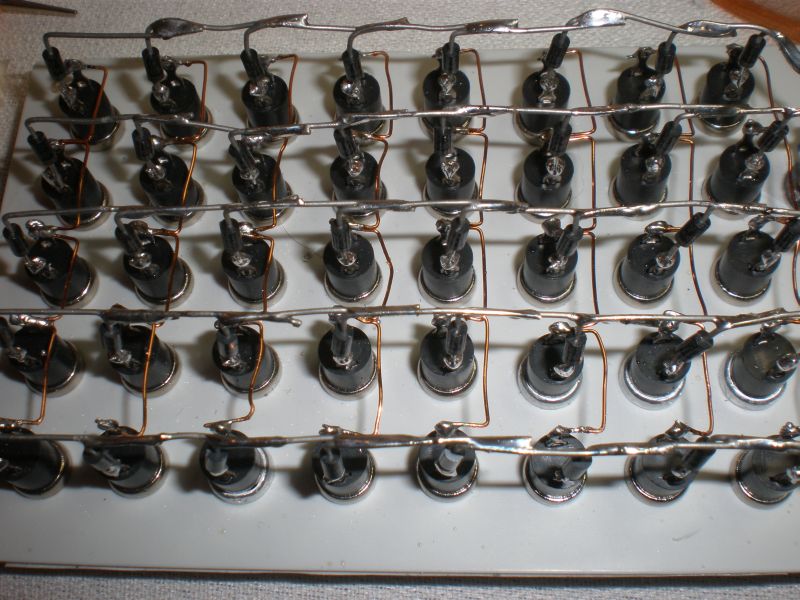

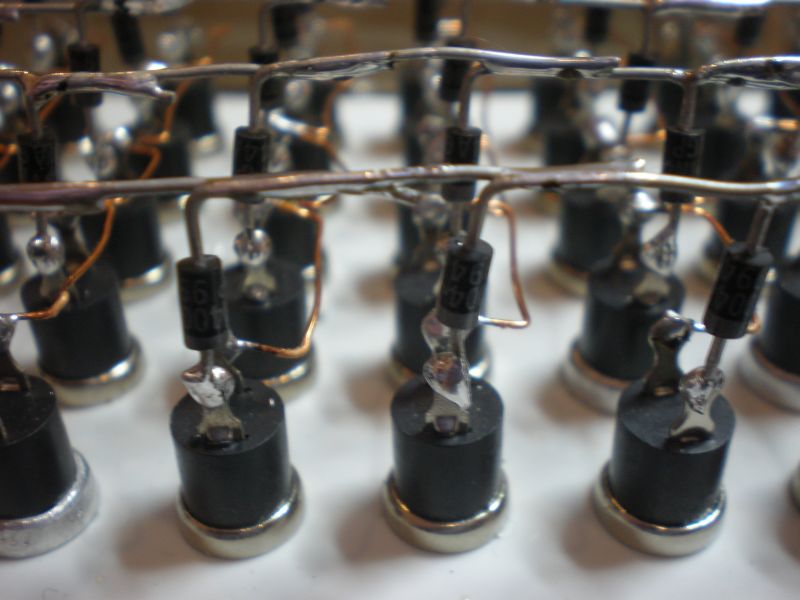

Das andere Ende des Diodenanschglusses wird nun abgebogen und jeweils 8 der Schalter an diesem Anschlussbein zusammengelötet


Share this post


Link to post
Share on other sites

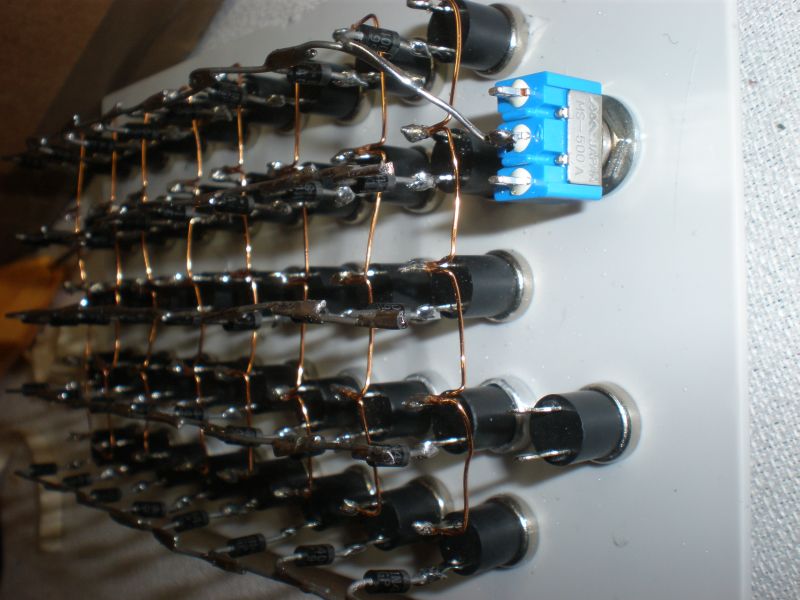

Die letzte Reihe wird mit dem Mittelanschluss des Umschalters verbunden.

Hintergrund:

Normalerweise hat ein Bally/Stern Flipper maximal 40 KontaktDiese werden mit den 40 Tastern abgedeckt.

Einige wenige Flipper (Centaur, Medusa) kommen mit 40 Kontakten nicht aus. Bally hat deswegen eine andere Steuerleitung zweckentfremdet. Mit Hilfe des Schalters können nun auch die Kontakte 41 bis 48 getesten werden


Share this post


Link to post
Share on other sites

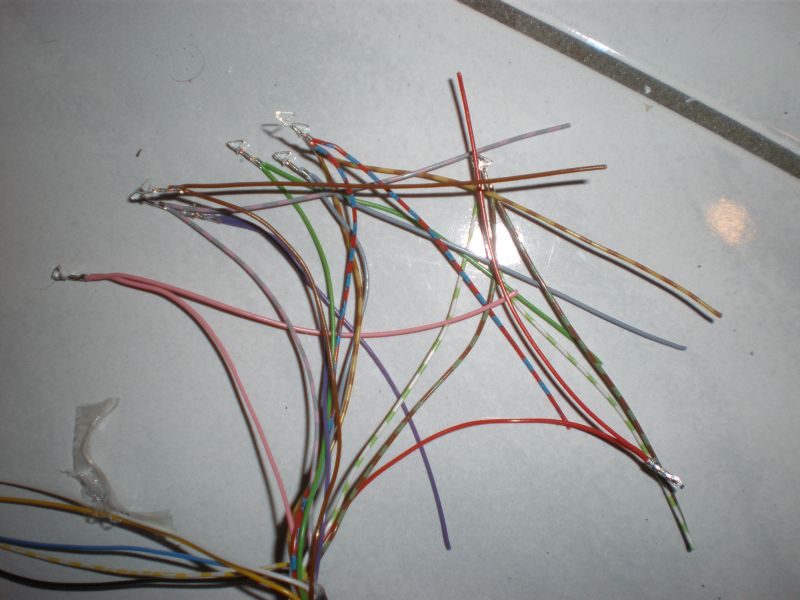

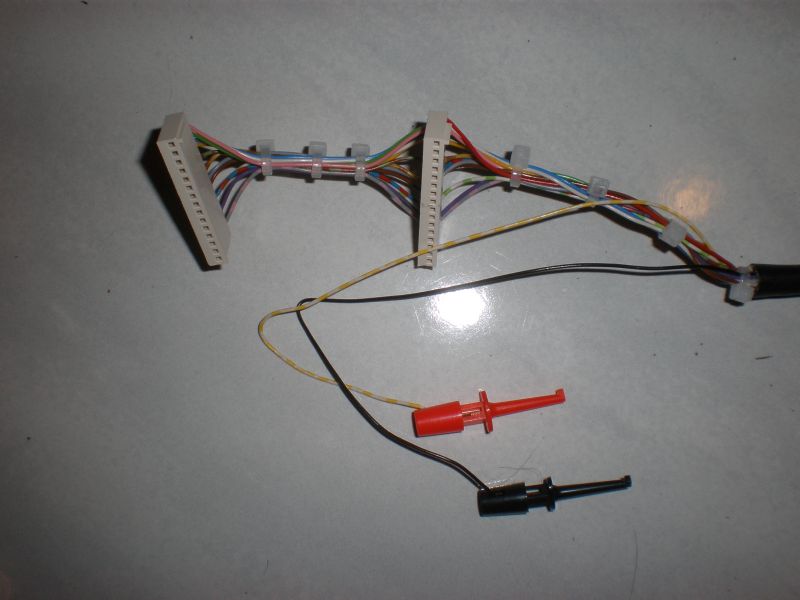

Nun wird die Steuerlitze vorbereitet. Einige der Kabel müssen in zwei Stecker gestöpselt werden. Bally hat zwei Anschlusstecker für die Schaltmatrix vorgesehen, einen für das Cabinet und einen für das Spielfeld


Share this post


Link to post
Share on other sites

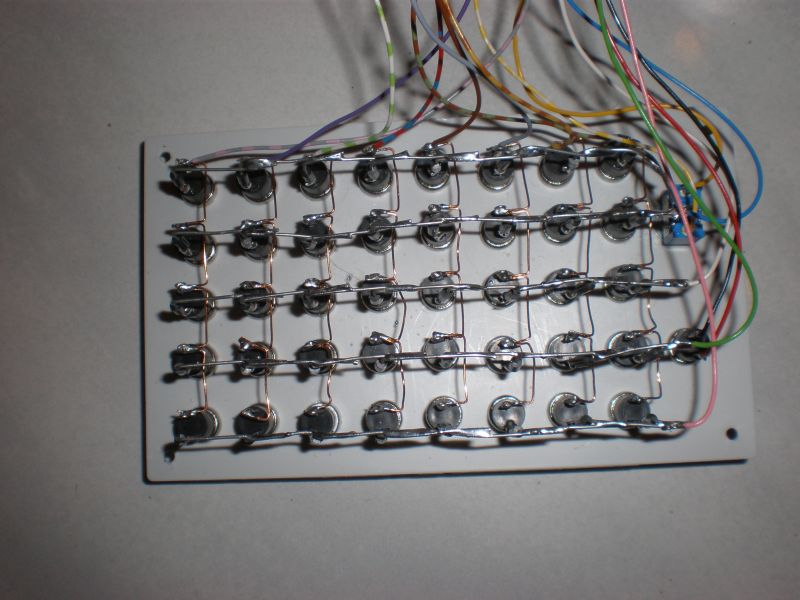

Das andere Ende der Litze wird dann an die Schaltermatrix gelötet. Dabei genau aufschreiben welches Kabel wo angelötet wird.


Share this post


Link to post
Share on other sites

Das andere Ende wird dann an die entsprechende Position in den Steckern gesteckt.

Schalter 41 ist der Testknopf (Kassentür). Dieser ist NICHT in der Schaltermatrix sondern wird auf die beiden Klemmen gelegt


Share this post


Link to post
Share on other sites

Hier noch die Steckerbelegung:

I0 - A4J2-8 und A4J3-9

I1 - A4J2-9 und A4J3-10

I2 - A4J2-10 und A4J3-11

I3 - A4J2-11 und A4J3-12

I4 - A4J2-12 und A4J3-13

I5 - A4J2-13 und A4J3-14

I6 - A4J2-14 und A4J3-15

I7 - A4J2-15 und A4J3-16

ST0 - A4J2-1 und A4J3-2

ST1 - A4J2-2 und A4J3-3

ST2 - A4J2-3

ST3 - A4J2-4

ST4 - A4J2-5

ST5 - A4J4-8 - hier mit roter Klemme an R105 unten

Testknopf:

Schwarz an TP4 (Masse)

Signal an A4J3-1

Share this post


Link to post
Share on other sites

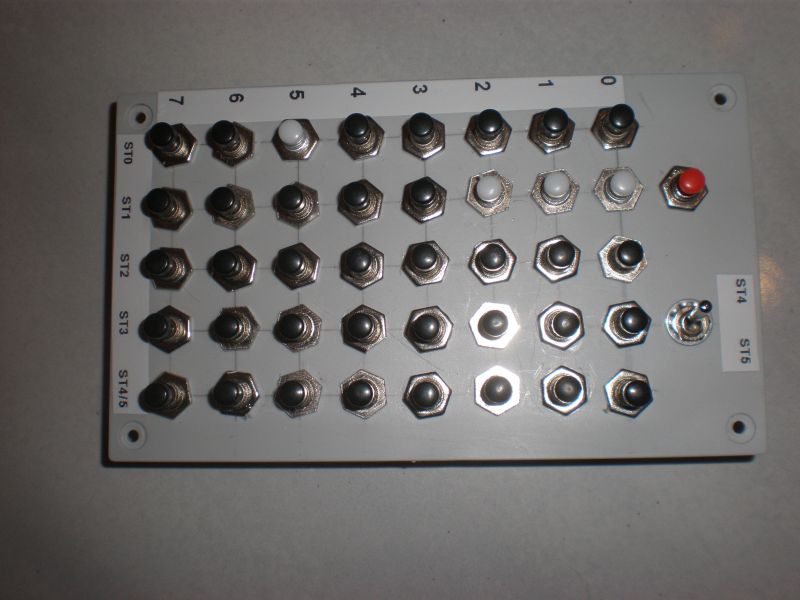

Roter Taster: Selbsttestknopf (Kasssentür)

Weisse Taster:

ST0/I5 - Startknopf

ST1/I0 - Coin 3 (2DM)

ST1/I1 - Coin 1 (1DM)

ST1/I2 - Coin 2 (5DM)
