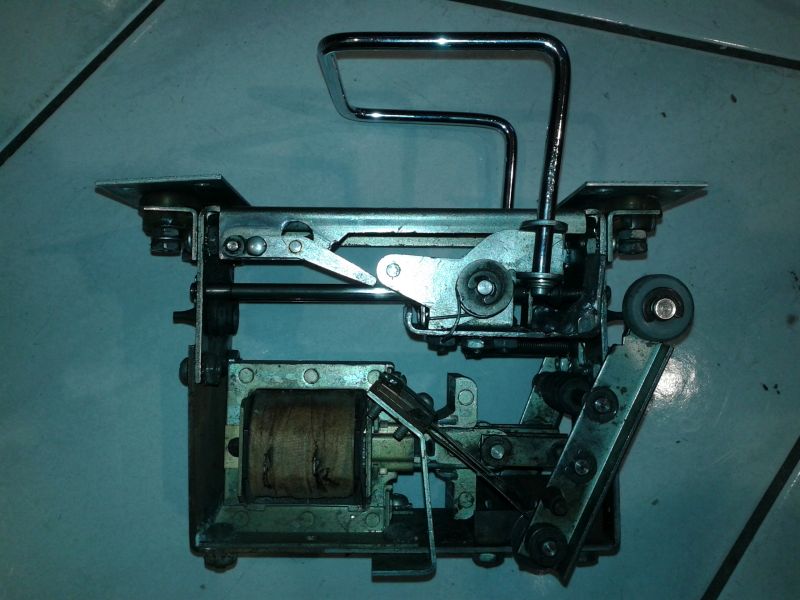

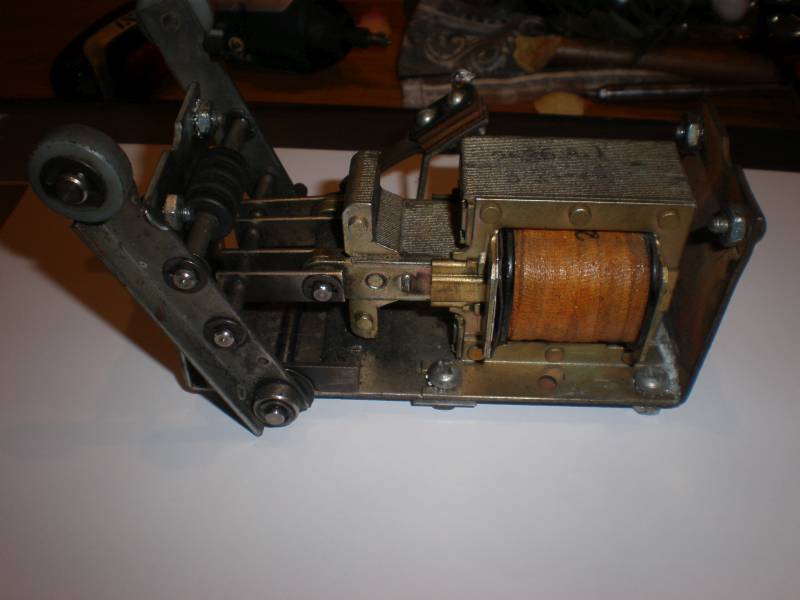

Volley Posted August 25, 2014 Share Posted August 25, 2014 Bei meinem Nip-It fehlt leider der Grabber. Das ist die Einheit die oben rechts den Ball einfängt. Leider ist das Teil so gut wie nicht zu bekommen. Zum Glück habe ich aber einen Kollegen dewr einen kompletten Nip-It mit Grabber hat. Deswegen habe ich beschlossen ein Repro anzufertigen. Bitte in diesen Thread nicht posten, nutzt dafür den Begleittread ! So sieht der Grabber ausgebaut aus Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Getrennt in der Mitte ist das die untere Hälfte der Einheit: Quote Link to comment Share on other sites More sharing options...

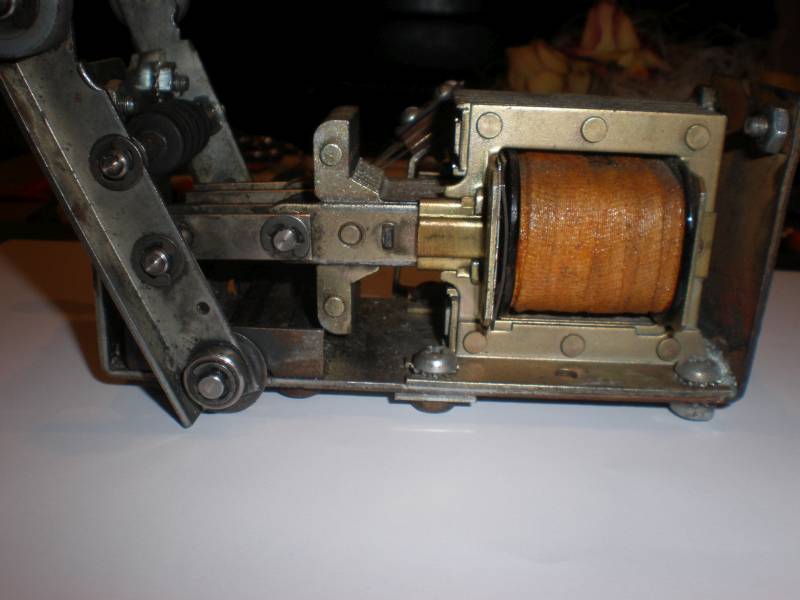

Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Die fette 115V Spule (Industriemagnet) Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Blick von Oben: Quote Link to comment Share on other sites More sharing options...

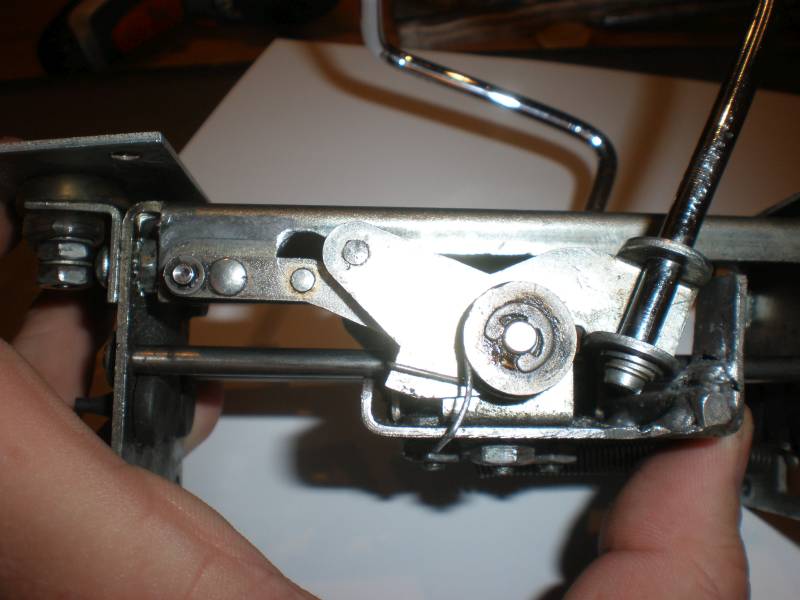

Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Und hier die obere Hälfte mit der eigendlichen Fangmechanik: Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Die Feder an der Unterseite zieht den Schlitten zurück in die Ausgangsposition: Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Das Aufklappen wird durch die kleine, bewegliche Ramope gesteuert: Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Öffen des Fangarmes: Quote Link to comment Share on other sites More sharing options...

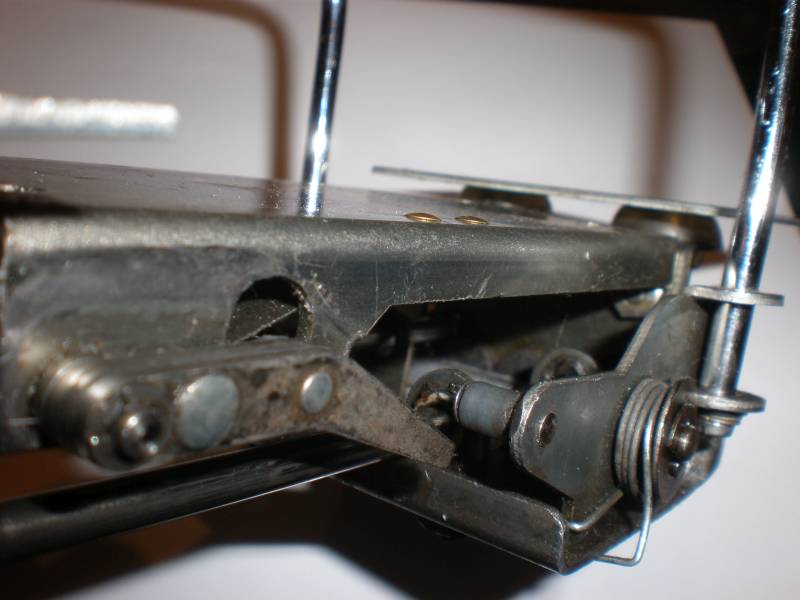

Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Blick von vorne: Quote Link to comment Share on other sites More sharing options...

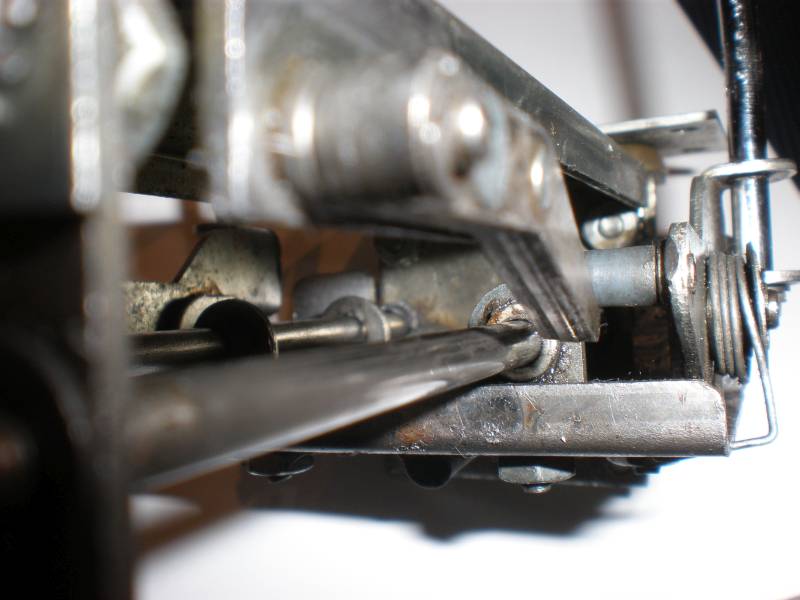

Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Und noch ein Blick auf die Schlitternunterseite Quote Link to comment Share on other sites More sharing options...
Volley Posted August 25, 2014 Author Share Posted August 25, 2014 Schnell war klar das der Nachbau etwas anders aussehen wird. Waren einfach zu viele Schrauben und zu wenig Lager. Das Ganze soll etwas stabiler werden. Zuerst wurden die Maße des Grundgehäuses abgenommen und auf Papier übertragen. Der nächste Schritt wird sein das Ganze auf Metall zu übertragen. Quote Link to comment Share on other sites More sharing options...

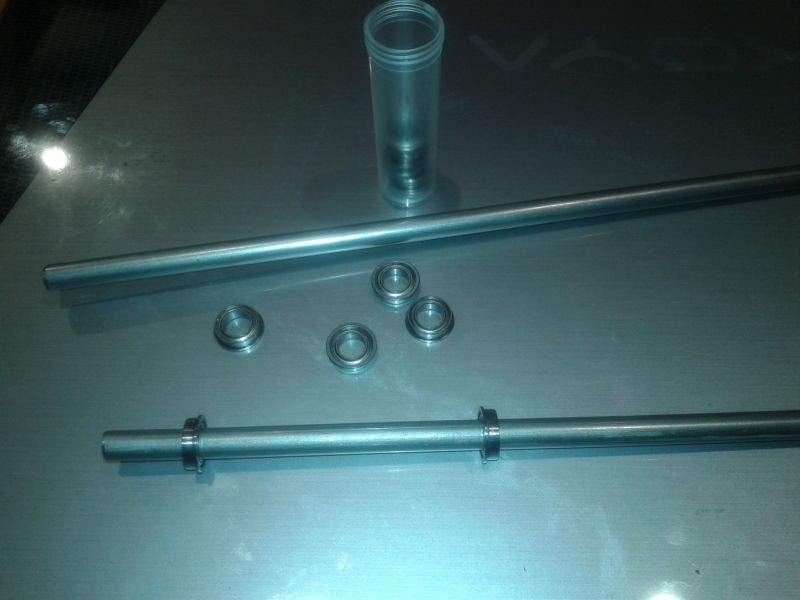

Volley Posted August 27, 2014 Author Share Posted August 27, 2014 Und die ersten Teile sind angekommen: 6 mm V2A Rundstahl und Flansch-Kugellager MF 106 ZZ Quote Link to comment Share on other sites More sharing options...

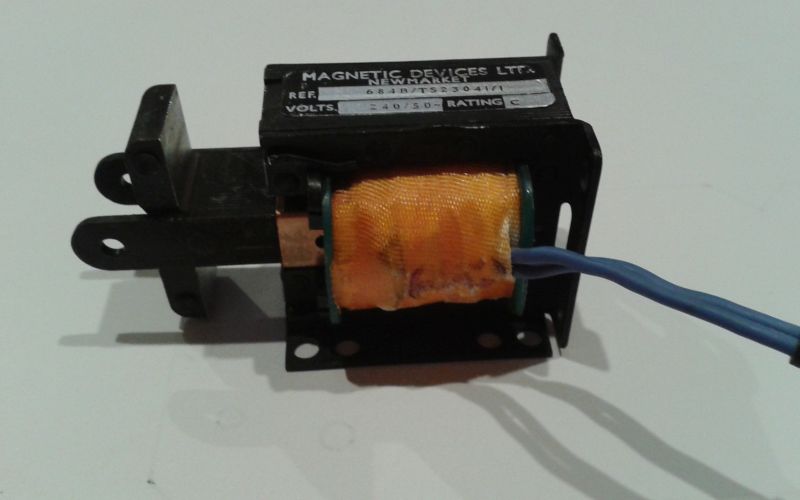

Volley Posted September 5, 2014 Author Share Posted September 5, 2014 So, die Spule ist auch angekommen. Nun muss der erste Entwurf angepasst werden, damit die Spuile auch eingebaut werden kann... Quote Link to comment Share on other sites More sharing options...
Volley Posted December 20, 2014 Author Share Posted December 20, 2014 So, die Daten für die Grundplatte sind zum Lasern raus! Zum Jahreswechsel wird die gelaserte Grundplatte bei mir sein. Dann sehen wir mal weiter. Quote Link to comment Share on other sites More sharing options...

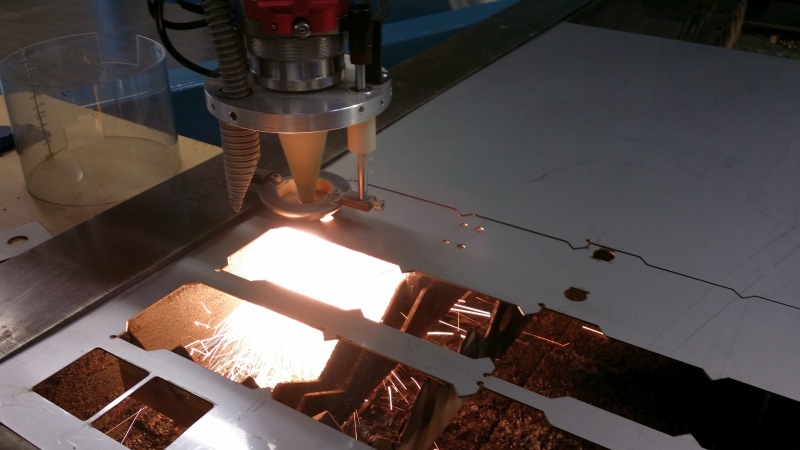

Volley Posted January 1, 2015 Author Share Posted January 1, 2015 So sieht es aus wenn der Laser die Platte aus dem VA-Blech schneidet: Quote Link to comment Share on other sites More sharing options...

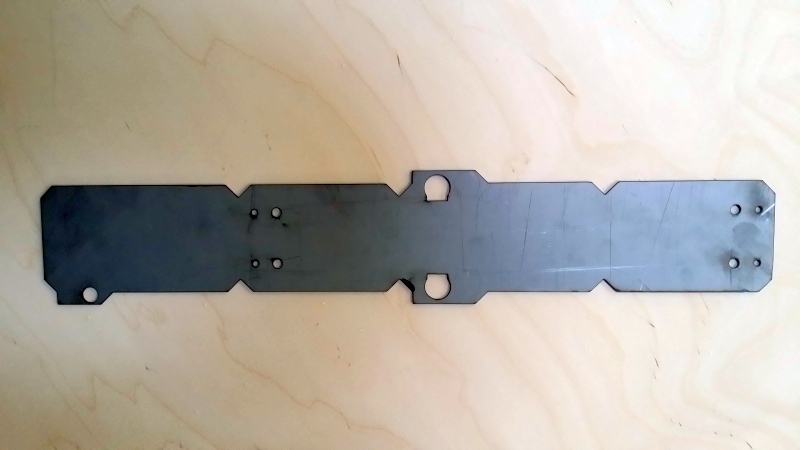

Volley Posted January 1, 2015 Author Share Posted January 1, 2015 Und das ist die gelaserte Basisplatte. Das Teil kommt jetzt auf die Kantbank und wird dann geschweißt. Anschließend werden dann die nächsten Teile angefertigt... Quote Link to comment Share on other sites More sharing options...
balbiena Posted January 2, 2015 Share Posted January 2, 2015 Hi Frank, erstmal ein schönes neues Jahr !!!! und dein Projekt sieht ja schon richtig gut aus. LG Thorsten PS. der Pin läuft immer noch einwand frei !!!!!!!! Quote Link to comment Share on other sites More sharing options...
Volley Posted January 14, 2015 Author Share Posted January 14, 2015 Und weiter geht´s. Die Basis ist jetzt gekantet (gebogen) und gepunktet (geschweisst). Jetzt kann ich die genauen Maße abnehmen und anfangen den Schlitten zu konstruieren... Quote Link to comment Share on other sites More sharing options...
Volley Posted January 25, 2015 Author Share Posted January 25, 2015 Gestern hab ich die gedrehten Laufschienen für den Wagen bekommen. Mit angedrehter Nut für die E-Washer... Quote Link to comment Share on other sites More sharing options...
Volley Posted January 25, 2015 Author Share Posted January 25, 2015 ... und gleich mal probehalber eingabaut. Vordere Laufschiene hier mit Linearlager und Lager-Befestigungsring... Quote Link to comment Share on other sites More sharing options...

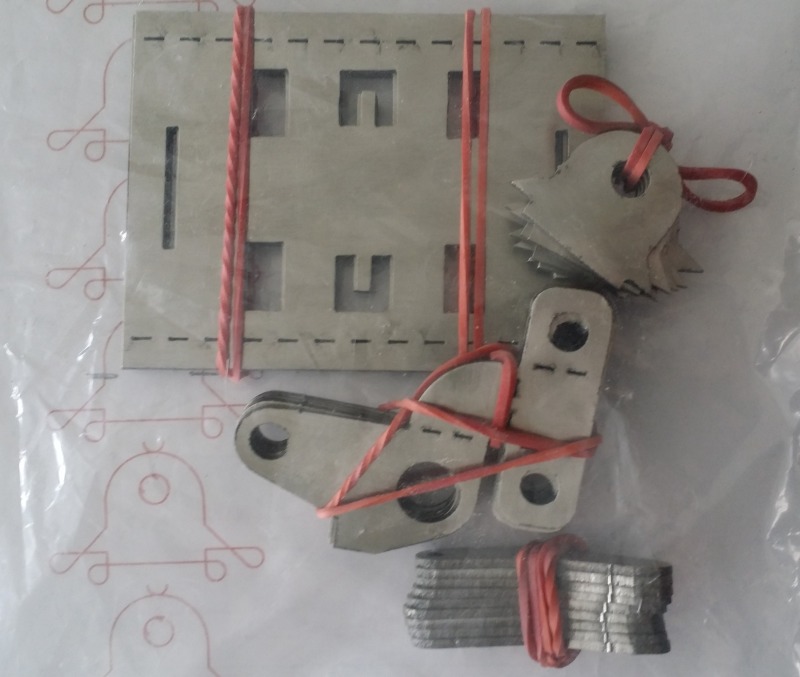

Volley Posted May 13, 2015 Author Share Posted May 13, 2015 Heute kam eine Mail meines Kollegen! Die nächsten Teile sind gelasert. Es wird also in Kürze weiter gehen mit dem Grabber-Repro. Mal sehen wann die Post ankommt (Poststreik ist ja angekündigt...)... Quote Link to comment Share on other sites More sharing options...
