Band Wagon

[B.Zarr]

Hallo,

ich habe damit begonnen meinen Band Wagon zu restaurieren.

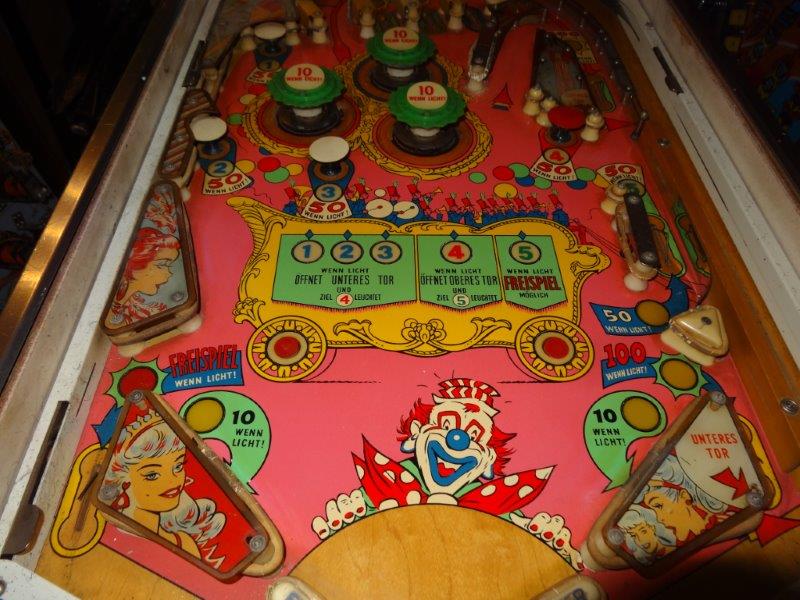

Backglass und Spielfeld (deutsche Version) sind ohne gröbere Abnutzungen.

Jedoch die Steuerung im Gehäuse hat stark gelitten.

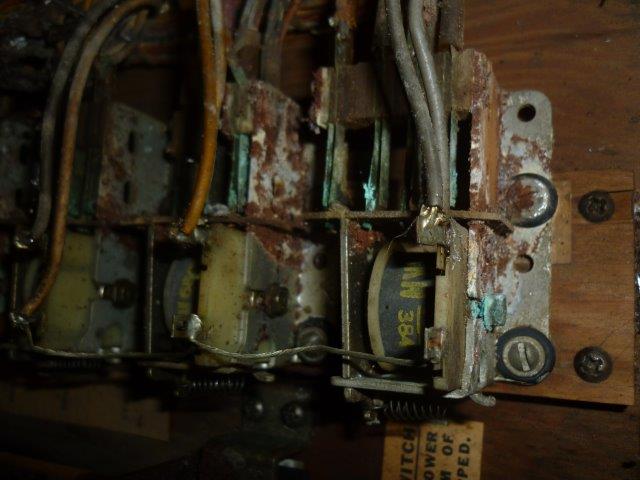

Sämtliche elektrische Komponenten haben starken Rostbefall.

Die riesige Reset-Einheit lässt sich auch mit enormen Kraftaufwand nicht bewegen.

Die Relais lassen sich ebenfalls nicht mechanisch betätigen und ihre Kontakte sind nicht mehr zu gebrauchen.

Der Score-Motor läuft jedoch

Als Erstes möchte ich nun nach und nach die Relais ersetzen.

Meine erste Frage zu diesem Thema:

Was bedeutet die Bezeichnung auf der Spule?

G30, G31, G33 sowie G38.

Gibt die zweite Zahl die Zahl der Windungen an?

Gibt es eine direkte Bezeichnung für die Spannung an der die Spule betrieben werden kann?

Liebe Grüße

Helmut

[B.Zarr]

etwas Farbe

[simba]

Hallo Helmut

Da hast du dir viel vorgenommen, so viel Rost hatte ich noch bei keinem

Flipper.

Sind nur diese Bezeichnungen auf den Spulen?

Nicht etwa G32-2500 oder ähnlich?

Sonst kannst du ja mal hier nachfragen, die können die sicher weiter helfen betreffend den Spulen.

http://flippersammlung.de/Bandwagon.htm

Viel Glück

Christian

[B.Zarr]

Hallo Christian,

die zweite Zahl ist 1500 oder auch 2000.

Ich suche halt Spulen die ich verbauen kann.

LG Helmut

[Volley]

Die wirste wohl nur bei Marcospec in den USA bekommen. Gibt es als repro auch hier, aber ich hab da mit Gottlieb Spulen keine guten Erfahrungen gemacht, da andere Kerne verbaut wurden und die Spulen stark gebrummt haben.

[B.Zarr]

Ich habe noch eine Steuereinheit vom Old Chicago, die wollte ich benutzen, sie haben aber eine andere Bezeichnung.

Hast du die Pläne?

[Volley]

Ja hab ich. Spulen sollten passen!

[Medusa]

Bally Spulenbezeichnung(en)

Der Buchstabe vorne steht ua für Art und Form der Anschlussfahnen

Die erste Zahl gibt die Dicke des Drahtes an

Die zweite Zahl gibt die Zahl der Wicklungen an

Folgend die Drahtnummern und entsprechende Dicke in mm:

1-7,348

2-6,544

3-5,827

4-5,189

5-4,621

6-4,115

7-3,665

8-3,264

9-2,906

10-2,588

11-2,305

12-2,053

13-1,828

14-1,628

15-1,450

16-1,291

17-1,150

18-1,024

19-0,912

20-0,812

21-0,723

22-0,644

23-0,573

24-0,511

25-0,455

26-0,405

27-0,361

28-0,321

29-0,286

30-0,255

31-0,227

32-0,202

33-0,180

34-0,160

35-0,143

36-0,127

37-0,113

38-0,101

39-0,090

40-0,080

(ohne Gewähr wie beim Lotto )

[B.Zarr]

Ich habe nun mehrere Relais gewechselt und beim Zwischentest einige Fehler entdeckt, ich komme nun ohne Schaltplan nicht mehr weiter.

Die Reseteinheit habe ich auch soweit es geht entrostet und wieder zusammengebaut, dabei habe ich festgestellt dass sie maximal 8 Relaiseinheiten schafft.

Kommt es im realen Betrieb vor dass sie sämtliche 11 (eine Spule resetet 11 Relais und eine 6) Relais hochdrücken muss?

Frank, kannst du mir den Plan mailen?

LG Helmut

[Volley]

Sind so 7-8 MB. An welche adresse?

[B.Zarr]

hdeimel@****

[Volley]

Hab die mailadresse mal spamsicher gemacht. Mail geht gleich raus!

[B.Zarr]

Hallo Frank,

sieh dir mal den Plan an.

Wie kann das Multiple Coin-Relais anziehen?

[B.Zarr]

So, die verrosteten Relais habe ich ersetzt, die Relaisbank gangbar gemacht.

Nun bräuchte ich, damit ich weiterkomme die Bezeichnung aller Relais und der Tripp-Relais der Relaisbank.

Und dann noch bitte die Anordnung der Kontakte vom Scoremotor.

Leider sind bei mir keine Bezeichnungsetiketten mehr vorhanden.

Liebe Grüße

Helmut

[Volley]

Das wird schwer. Auf den Bildern in der IPDB sind auch keine Etiketten zu sehen. Im Plan sind solche Infos nicht eingetragen und ein Manual hab ich leider nicht. Williams hat in seinen Manuals immer alle Relais sauber mit allen Kontakten und Infos aufgelistet. Das hat Bally leider nicht gemacht. Ich glaube die Infos kann nur jemand geben der den Flipper selbst auch hat.

Es gibt doch so eine BESITZERLISTE im Internet. Da sind auch 5 Deutsche und auch 5 Holländer sowie 1 Belgier und 1 Franzose als Besitzer eingetragen. Ich würde denen mal eine Mail schicken und um Infos bitten. Sei es das jemand noch Aufkleber im Gerät hat oder jemand davon hat vielleicht sogar das Manual und scannt es ein.

[Medusa]

kenne zumindestens 2 davon

habe mal einen gerade angeschrieben

abwarten und Tee trinken

[Volley]

@Medusa:

denk an meine dezentrale Sicherungskopie!

[Medusa]

nun, das mit der Liste ist wohl unscharf

habe schon ein Dementi

[B.Zarr]

Es lässt sich im Moment nur ein Spiel starten, das "Mehrspielrelais" zieht meiner Meinung nach nicht an.

Da ich aber nicht weiß, welches es ist, tappe ich ein bisschen im Dunkeln.

Zwischenzeitlich habe ich mit putzen begonnen.

Bearbeitet 20. Januar 2015 von B.Zarr
