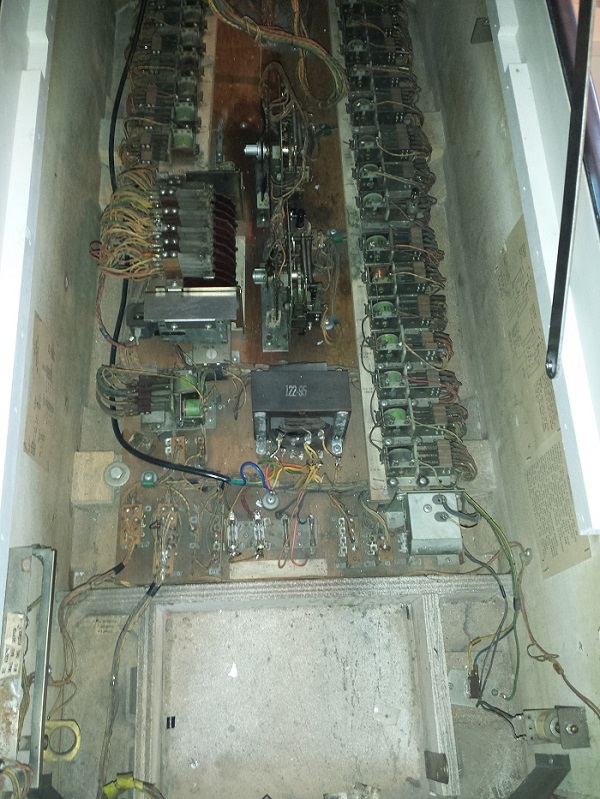

taxmaster Posted February 23, 2015 Posted February 23, 2015 Hallo, da an einem Glockenspiel schwierig dranzukommen ist, wollte ich gerne unter dieser Adresse http://www.chimeunit.com/ eins bestellen. Jetzt meine Frage ...wo auf dem Foto muss das Glockenspiel hin und welche Kabel muss ich für eine einwandfreie Funktion verwenden?
balbiena Posted February 23, 2015 Posted February 23, 2015 Hallo normaler Weise rechts unten an die Seite wo der Nocker ist. Und kommen da aus dem Kabelbaum drei Kabel raus die nirgend wo angeschlossen sind ? LG Thorsten
balbiena Posted February 23, 2015 Posted February 23, 2015 laut IPD da kannst du dein Schaltplan einsehen letzte Seite unten rechts . 10 Point Chime Solenoid E-20 100 Point Chime Soleonid E-21 1000 Point Chime Soleonid E- 21 LG Thorsten
taxmaster Posted February 23, 2015 Author Posted February 23, 2015 Leider sind keine Kabel übrig. Das auf dem Schaltplan hatte ich gesehen. Konnte damit nur nix anfangen. Was sind Solenoids? :-)
balbiena Posted February 23, 2015 Posted February 23, 2015 Wörtlich " Magnete ich denke aber die beziehen sich auf ein Relai, schau mal auf den Schaltplan wo die genau sind E20 & E21 Ich habe den Schaltplan nur Online über mehrere Seiten da würde mann sich ja tot suchen. LG Thorsten

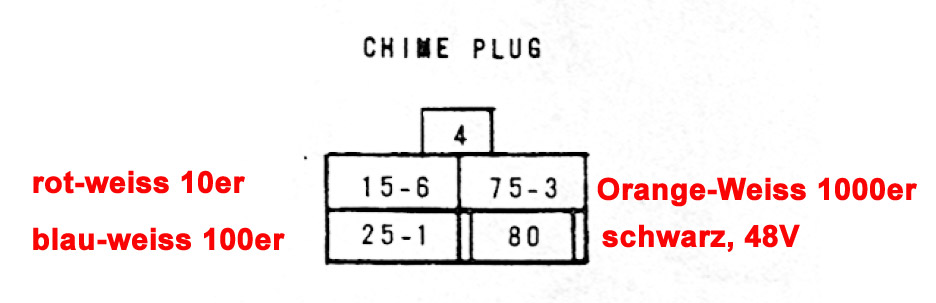

Volley Posted February 23, 2015 Posted February 23, 2015 Laut Plan müsste da irgendwo eine 4Polige Anschlussbuchse (2x2 also quadratisch) sein!

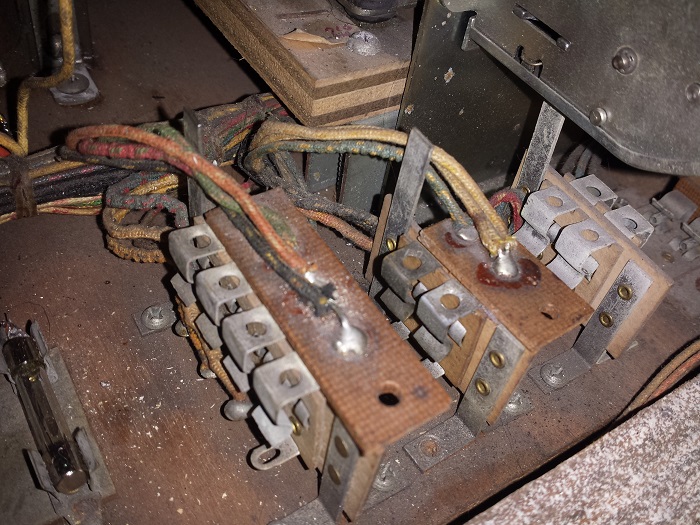

taxmaster Posted February 23, 2015 Author Posted February 23, 2015 Hier ist einer, aber das dürften die Game Adjustments sein

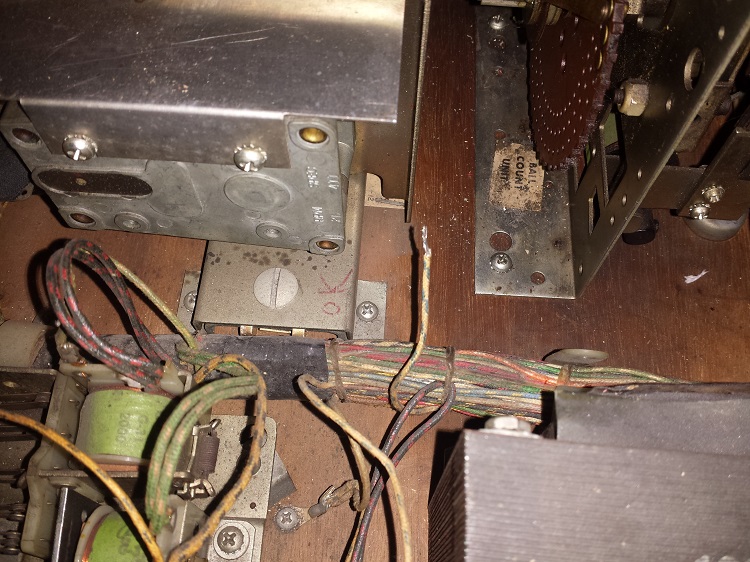

taxmaster Posted February 23, 2015 Author Posted February 23, 2015 Wahrscheinlich dann dieser hier...würde von der Richtung her besser passen

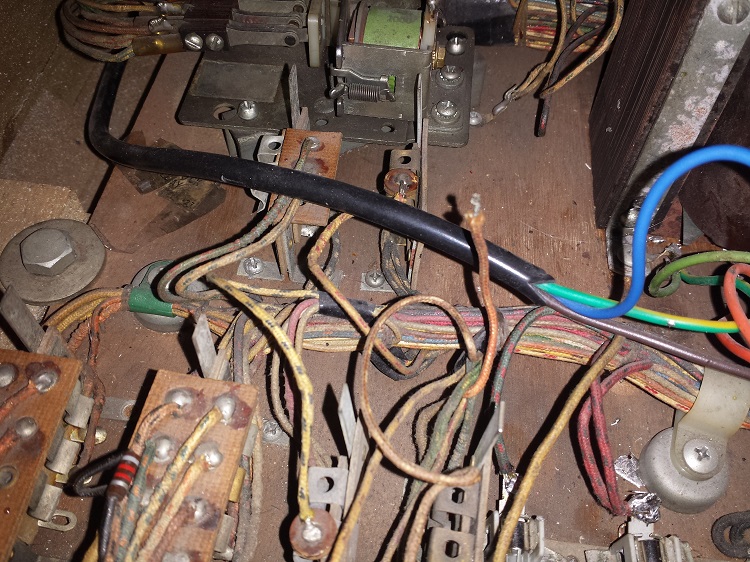

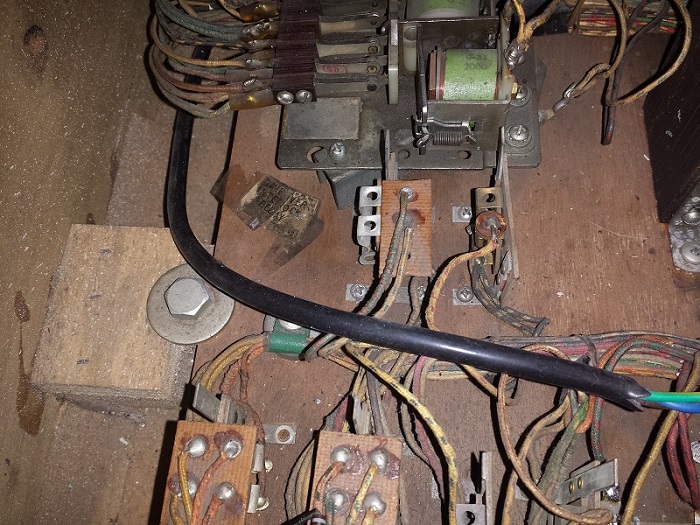

taxmaster Posted February 23, 2015 Author Posted February 23, 2015 denke mal der rechte unbenutzte wird es sein Hier habe ich noch zwei Kabel ohne Anschluss, diese sind aber eher alle links angesiedelt und dürften damit nichts zu tun haben.
Volley Posted February 23, 2015 Posted February 23, 2015 Japp, der 4-polige unter dem Spielezähler ist der richtige Anschluß!
Volley Posted February 23, 2015 Posted February 23, 2015 Die losen Kabel könnten auch vom Umbau der Münzeinwürfe sein (2 coins 1 Play, 50 Pf Einwurf etc). Ist der v4 Polige Anschluß mit 4 Kabeln belegt?

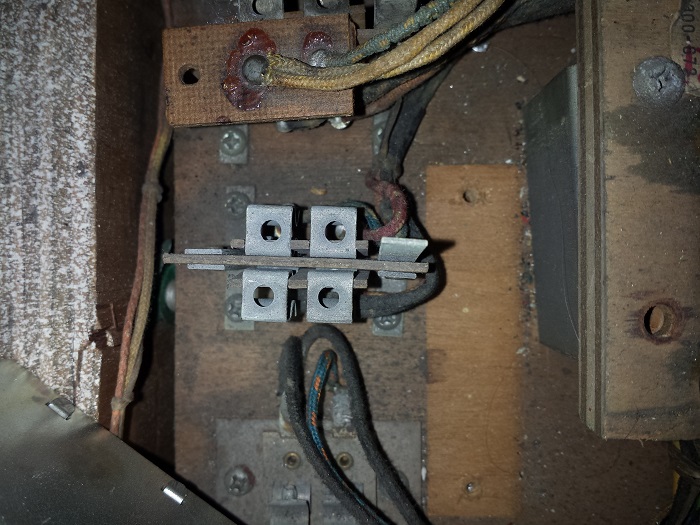

taxmaster Posted February 24, 2015 Author Posted February 24, 2015 So alle Kabel dort wo sie sein müssen. :-)) Siehe Foto. habe auch noch diese Klemmkontakte da....zwar kein Vierer ...kann ich aber zurechtschneiden. Als Laie würde ich jetzt vermuten , das ich einfach Drei Kabel nehme aus meinem Ersatzteillager und die entsprechend an die Kontaktklemmen anlöte und diese dann mit der Chime unit verbinde. Is das korrekt?? Is ja doch ziemlich einfach :_)
Volley Posted February 24, 2015 Posted February 24, 2015 Ja, genau so. Das schwarze (48V) Kabel geht an alle 3 Spulen des Glockenspieles. Die anderen drei Kabel gehen jeweils zu einer Spule des Glockenspieles. Normalerweise ist 10 Punkte die kleinste (hellste) Glocke und 1000 Punkte die größte (dunkelste).
taxmaster Posted February 24, 2015 Author Posted February 24, 2015 Also insgesamt 6 Kabel.....3 für schwarz die jeweils mit einem Kabel von 10,100 und 1000 ans Glockenspiel gehen......okay
Volley Posted February 24, 2015 Posted February 24, 2015 4 Kabel! Das schwarze kannst Du an der Chime unit von einer Spule zur nächsten weiterverbinden! Das wurde im ganzen Flipper so gemacht.
taxmaster Posted February 24, 2015 Author Posted February 24, 2015 achso ....sorry okay....das hatte ich auch schon gesehen :-))) Vielen lieben Dank
