Capersville muckt

[Flipper X]

Schon mal im anderen Forum versucht hier nochmal,

Mein Capersville muckt nach restauration!

habe in vorgestern das erste mal ans Stromnetz genommen

er geht unmittelbar nach dem Start wieder aus!

Zeigt dann ( Gekippt ) an!

sowie der Scoremotor läuft die ganze zeit durch und die mittlere sicherung 10a von den dreien auf dem relaisbrett brennt immer durch

Zählwerke gehen alle auf null!

was kann das sein!

Danke für Antworten

Kai

[Volley]

Wofür ist die mittlere Sicherung? Müsste da irgendwo stehen.

[Flipper X]

grade geschaut , steht nur 10 AMP 6 Volt

Habe das Netzkabel neu angelötet ! kann es da ran liegen?

Strom kommt ja an

[Volley]

6V ist normalerweise für die Beleuchtung. Entweder Spielfeld oder Backbox. Eines von beiden müsste dunkel sein.

Was verstehst Du unter Restrauration? Reparieren, putzen, ausbessern und lacken? Oder hast Du den Flipper komplett zerlegt?

[Flipper X]

ja die Beleuchtung vom Spielfeld geht nicht

habe den Flipper zerlegt und neu lackieren lassen

Die Beine und Kassettentür neu Gepulvert

alle Schrauben auf VA Linsenkopf getauscht und kurz Poliert

sieht ganz schick aus

nur das er jetzt nicht geht!

[Volley]

OK. Du hast also das Spielfeld oben und unten komplett abgebaut?

Die Bodenplatte und die Platte im Kopf hast Du nicht angefasst?

Zieh mal den Stromstecker raus und bau das Spielfeld aus (Stecker zur Grundplatte lösen). Dann bau ne neue Sicherung rein, steck den Stecker rein und schalt den Flipper ein (ohne Spielfeld!). Bleibt die Sicherung heile?

[Flipper X]

Doch war alles raus Bodenplatte sowie die Kopfplatte auch

so grade die Stecker mal abgezogen

die Sicherung bleibt jetzt heile

Der Scoremotor bleibt auch stehen!

Nur das Betrugsschutzrelais zieht an

und im Kopfteil wird ( Gekippt ) angezeigt

[Volley]

OK, dann leg das Spielfeld mal verkehrt rum (Spielseite unten) auf einen Tisch.

Dann bitte penibelst mit ausreichend Licht und Kaffee kontrollieren

- ob Du irgendwo ein Kabel eingequetscht hast (unter irgend einer Halterung)

- ob eines der Kabel (und dazu gehören auch die blanken von der Beleuchtung!) irgendeine Einheit berührt (gerade an Bumper, Slingshoots...)

- ob irgendwo Lötzinn eine Brücke gemacht hat

- ob du irgendwo (gerade an der Beleuchtung) zwei verschieden farbige Kabel an einen blanken Draht gelötet hast (alle Drähte von Anfang bis Ende verfolgen!)

- ob (soweit vorhanden) sich an irgend einer Einhgeit eine Feder gelöst hat und auf einem Anschluss liegt

[Flipper X]

so habe geschaut!

habe nichts gefunden!

ist zwar nicht die feine englische art, aber ich habe anstelle von der Sicherung Alu Papier geklemmt nur zum Testen

beim Bullauge ist eine Umlenkung für die Kugel zur Startbahn

Also von unten eine Spule (die Hat geraucht und zieht dauerhaft an! Habe diese jetzt abgeklemmt

Punkte können gezählt werden! Gekippt wird immer noch angezeigt

Beim betätigen der Bumper geht der Flipper aus

Scoremotor läuft durch

[Volley]

Das mit dem Silberpapier gewöhn dir ganz schnell wieder ab. Wenn Du Sicherungen sparen willst, löte an die Kappen einer defekten Sicherung eine 20W Lampe an. Bei einem Kurzen leuchtet die dann...

Check bitte den kompletten Flipper ob da irgendwo ein Schräubchen etc eingeklemmt ist oder sich Kabel berühren.

Anschließend ALLE Kontakte an den Relais kontrollieren ob die sauber öffnen und schließen und alle Schrittwerke checken ob die sauber rauf und runter schalten.

DAS ALLES VON HAND UND OHNE STROM!

Wenn er dann immer noch muckt kannst Du dir noch den Schaltzplan unter ipdb.org runterladen und alle Kabelfarben an Spulen und Kontakten checken ob du da was falsch montiert hast.

[Flipper X]

so bin jetzt ein wenig weiter gekommen!

bei einem Roll over Kontakt hat es geklemmt!

der war dauerhaft geschlossen

Scoremotor bleibt jetzt aus

Gekippt wird auch nicht mehr angezeigt

Beim Start werden jetzt 2 Bälle ausgeworfen ?

sobald die Kugel die Bumper oder die Banden Kontakte berühren geht der Flipper aus

komisch ist das die Gelben Pilze punkte zählen und funktionieren

Die Flipper und Zipper Gehen einwandfrei

[Volley]

Schau mal ob der oben rechts am Ende der "Einschusslane" einen Kontakt hat. Einige Ballys erkennen einen Betrugsversuch wenn der Flipper Punkte zählen soll bevor dieser Kontakt betätigt wurde.

Für das Multiballproblem schau mal in der Balltruhe unter dem Apron nach ob die Kontakte richtig schalten und auch isoliert sind (Fischpapier!). Eine weitere Fehlermöglichkeit wären die beiden Relais mit denen er gelockte Bälle erkennt. Leg einfach mal Kugeln in die beiden Löcher und starte dann ein Spiel.

[Flipper X]

Also die Kontakte sind alle offen, sobald eine Kugel durchrollt schließen die Kontakte

Habe den Flipper stromlos gemacht und zwei Kugeln in die auswurflöcher(Multiball) gesteckt werden dann bei Spielstart sofort ausgeworfen!

was ist das für eine lampe unter dem Spielzähler bei den drei sicherungen

die Blinkt immer ?

[Flipper X]

Der Ball Auswurf geht jetzt auch! wirft ordentlich nur eine Kugel aus.

wenn der Ball durch die Lane hochgeschossen wird, geht er durch denn Kontakt

bei Bumper oder Kontakten hinter dem Banden geht der Flipper aus!

habe bei Spielstart mal auf dem Relais Brett das 1Punkte Relais von Hand

von 0 bis 9 Durchgetippt ! müssten dann eigentlich nicht das 10 Punkte Zählwerk einen weiter springen ? das mach es nicht!

Danke für Antworten

[Volley]

Schau bitte mal am Ende der Abschusslane. Da ist oben eine breite "Federklappe" montiert (damit der Ball nicht zurück kann). Bei vielen der alten Ballys sitzt da ein Betrugsschutzschalter! Hat der Capersville den auch? Falls ja ist der verantwortlich für deinen Fehler!

[Flipper X]

ahhr so ein Mist! Der Kontakt ist vorhanden!

Habe den Schalter mal nachgeschaut und nachjustiert ging erst nicht richtig

Habe in jetzt auf Durchgang geprüft ! jetzt schaltet er

und die feder vom Relais war auch nicht dran!

Aber ! Fehler immer noch da !!

Das die mittlere Sicherung noch nicht drin ist, daran kann es nicht liegen oder?

und ist es normal das, das Betrugschutz Relais immer angezogen ist?

[Volley]

Normalerweise liegt es nicht daran. Leuchtet "TILT" noch? Und hast Du nach der Justage ein neues Spiel gestartet?

[Volley]

Ist der Schalter im Ruhezustand (ohne Kugel) offen oder geschlossen?

[Flipper X]

Kontakt ist offen!

Schaltete dann unten auch das Relais

Tilt wird nur hin und wieder mal angezeigt

ist dann mit Stromlos machen wieder weg

[Flipper X]

neues spiel habe ich gestartet nach der Justage

[Volley]

Also ist der aktuelle Stand folgender:

- Alle Bälle unten in der Balltruhe

- ein Spiel wird gestartet

- der Flipper resettet (Zahlwerke auf "0", 1 Ball, 1er Spieler)

- eine Kugel wird ausgeworfen

- Kugel wird abgeschossen

- sobald die Kugel was trifft (was Punkte gibt) TILT?

Ist das so richtig wiedergegeben?

Falls ja, was passiert wenn die Kugel aus geht? 2 Ball?

Kannst Du auch 2 Spieler starten?

Was passiert dann wenn die Kugel aus geht?

1 Ball Spieler 2?

[Flipper X]

Stand ist folgender:

Flipper grade mal auf 2 Spieler gestellt und die Kugel von Hand durchgespielt

Der Flipper springt nachdem die Kugel ins aus gegangen ist auf Spieler 2

und andersrum genau so

Punkte werden beidem spielern Gezählt

Allerdings werden wieder 2 Bälle Ausgespuckt

es sind gesamt 3 Bälle in der Truhe

Habe zum testen dann ein ball raus genommen!

[Volley]

OK, das heist wenn Du eine Kugel raus nimmst spielt der Flipper richtig ohne Probleme?

Falls ja starte mal ein Spiel, schieß den Ball ab und lock eine Kugel ein. Kommt dann die zweite raus?

Falls ja bitte die gelockte Kugel wieder auswerfen lassen (nicht per Hand rausnehmen!) und ausgehen lassen so das nur noch eie Kugel im Spiel ist.

Dann den selben Test mit dem anderen Lock machen.

Bitte dann kurze Info ob das so funktioniert und beide Locks richtig erkannt und die Kugeln ausgegeben werden.

Bitte auch nix anderes machen, ich muss einen Gedankengang verifizieren lassen damt wir uns nicht im Kreis drehen bei der Suche!

[Flipper X]

Hallo,

Nein mit 2 Kugeln die selben Fehler!

[Volley]

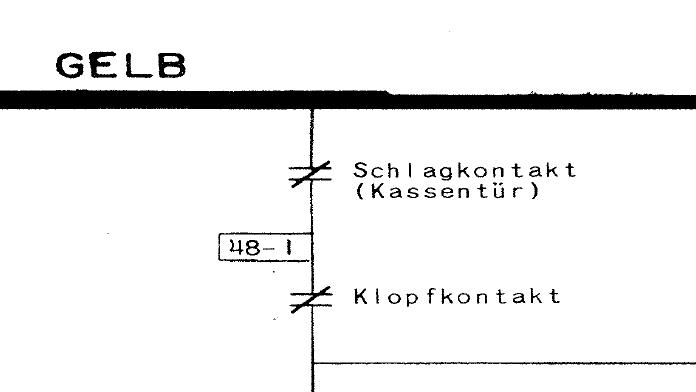

Kannst Du mal genau nachschauen welche(s) Relai(s) anziehen bzw abfallen wenn die Kugel was berührt? Laut Plan kommen da mehrere in Betracht (Betrugsschutzrelais, Hold, Tilt ....)

Geht am Besten mit hochgeklapptem Spielfeld.
