Hallo

Bin neu hier,vielleicht werde ich ja fündig. Habe seit kurzen einen Jackpot den ich erst einmal von Grund auf gesäubert und teile ausgetauscht habe. Der Flipper läuft so weit ganz gut bis ein paar Sachen nicht. Das Match Unit ist nicht vollständig fehlen ein paar mechansche Teile , und das Advance Reels und die darüber liegenden 3 Rollover Switch nicht. Allerdings die beiden Ausläufe rechts und links geben Kontakt und es werden Punkte gezählt. Wollte Bilder Hochladen klabt aber nicht



Danke schon mal im voraus



ach ja habe kein Schaltplan, ging alles bis jetzt ohne



Gruß

Link to comment
Share on other sites

Wenn es um die Frage aus dem flippermarkt geht, wurde der Hinweis dort bereits in Post#12 gegeben. Einen Plan findest Du in der ipdb: https://www.ipdb.org/machine.cgi?id=1279

Ich habe im flippermarkt auf einen Reaktion von Dir gewartet, ich wollte den anderen Erklärungen nicht im Weg stehen und verwirren.

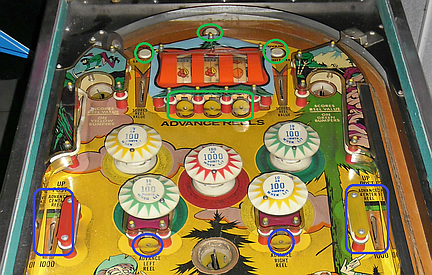

Die beiden Sidelanes gehen, was ist mit den beiden Targets unter den Bumpern? Mein Verdacht: Die sechs grün markierten Kontakte gehen nicht, die 4 blau markierten führen "Advance"-Schritte aus?

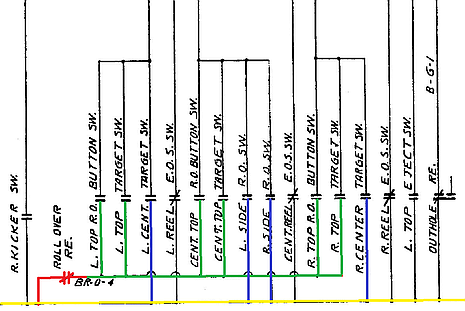

Ich habe versucht, die Namen im Schaltbild auf das Spielfeld zuzuordnen und farblich gleich zu markieren:Advance-kontakte-Jackpot.png.0174d7dc179cd10c8325ac715bb3448e.png

Dann wäre nach meiner Meinung der Öffner-Kontakt auf dem Rollover-Relais verdächtig, Kabelfarben gelb und braun-orange. Schliesst der wirklich richtig?

Edited by F'lip
Link to comment
Share on other sites

Zitat

Dann wäre nach meiner Meinung der Öffner-Kontakt auf dem Rollover-Relais verdächtig, Kabelfarben gelb und braun-orange. Schliesst der wirklich richtig?



muss ich mal mal genau unter die Lupe nehmen

Link to comment
Share on other sites

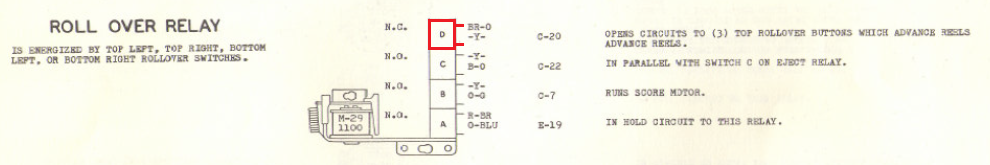

In der ipdb findest Du auch das Manual, da sind bei vielen Williams-EM die Relais genaue beschrieben. Es ist der letzte Kontakt:


Edited by F'lip
Link to comment
Share on other sites

Am 1.11.2023 um 15:24 schrieb F'lip:

In der ipdb findest Du auch das Manual, da sind bei vielen Williams-EM die Relais genaue beschrieben. Es ist der letzte Kontakt:


Guten Morgen,es war der Kontakt. War auf anhieb nicht zusehen......Danke

Habe mir überlegt,wenn ich die abmessungen von den Mechanischen Teilen der Match Unit hätte würde ich mir diese mit Metall Filament am 3D Drucker drucken.

Das Metall Filament ist sehr stabil

Link to comment
Share on other sites

vor 52 Minuten schrieb Volley:

Was fehlt denn??? Hast Du ein Bild?

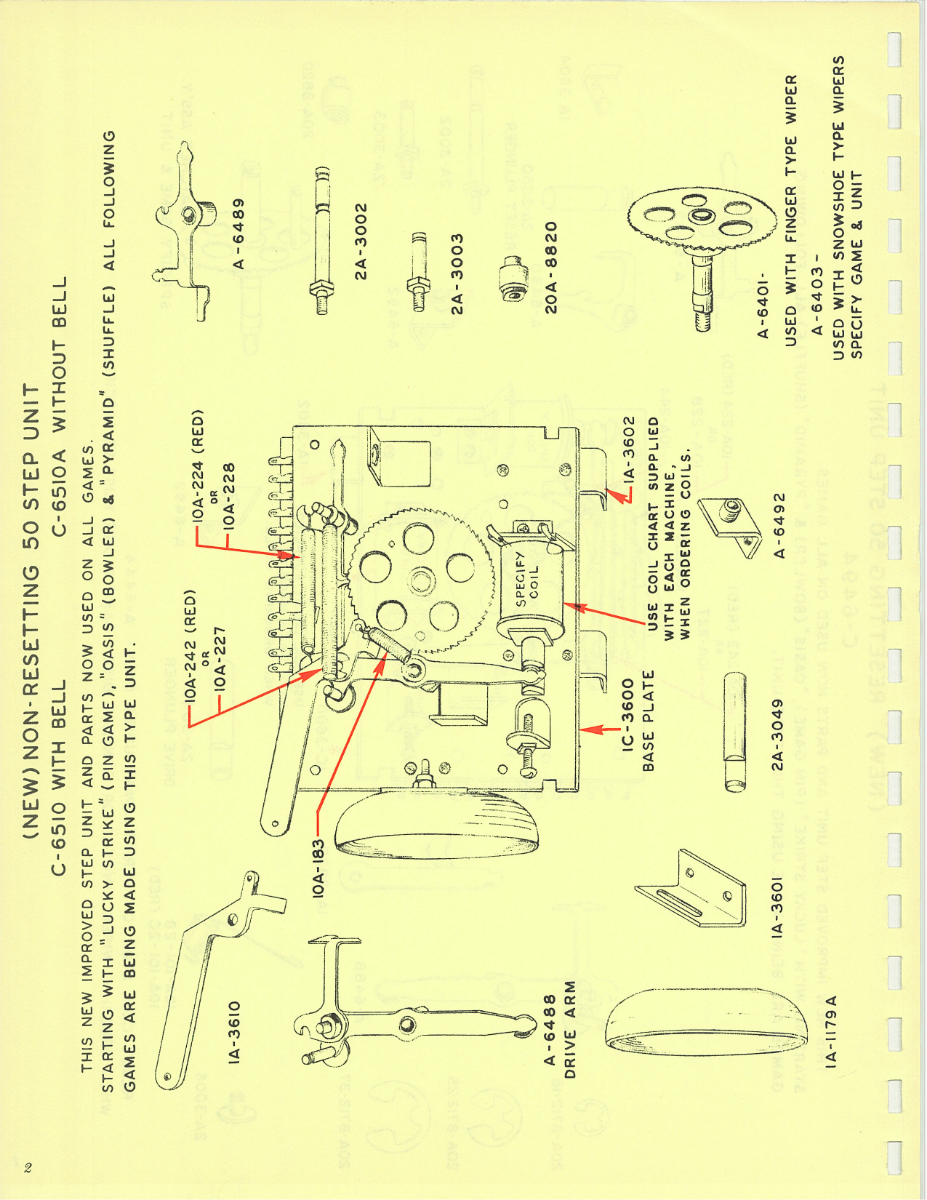

Oder erkennst du das Teil auf diesem Bild?

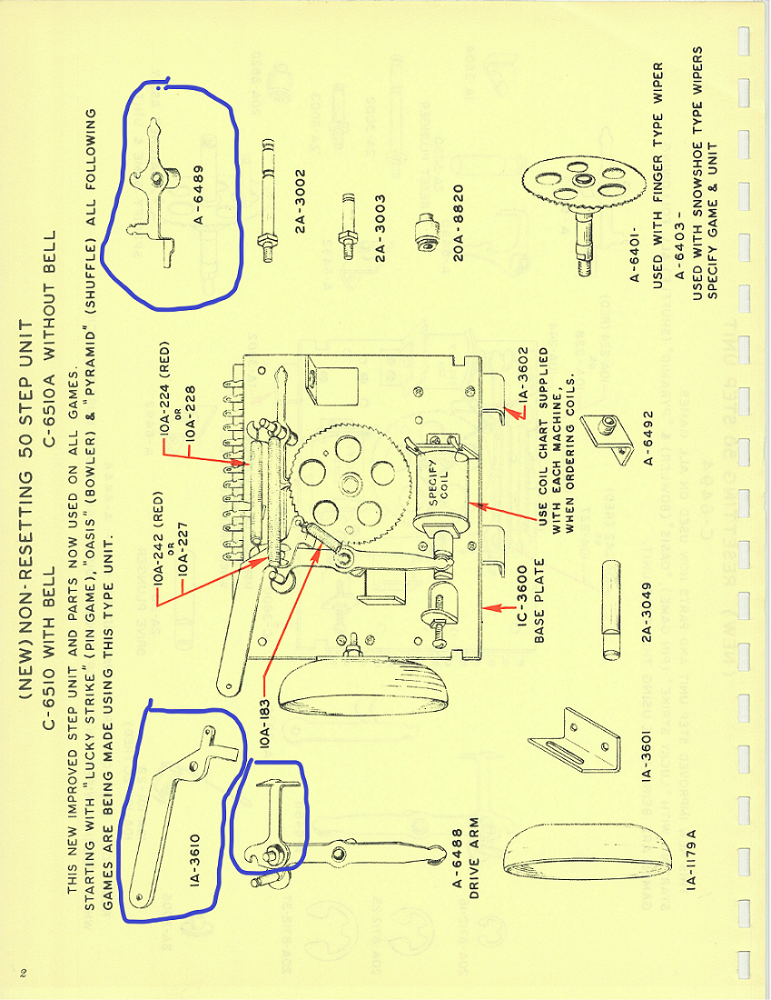

Der Driver Arm ( A-6488 ) ist nicht komplett. A-6489 und IA-3610 Fehlt

Bei A-6488 fehlt der kleine Arm.

Bekomme keine Bilder hochgeladen





Link to comment
Share on other sites

vor 39 Minuten schrieb sputnik:

Der Driver Arm ( A-6488 ) ist nicht komplett. A-6489 und IA-3610 Fehlt

Bei A-6488 fehlt der kleine Arm.

Bekomme keine Bilder hochgeladen





hat geklappt


Link to comment
Share on other sites

vor 2 Stunden schrieb sputnik:

Guten Morgen,es war der Kontakt. War auf anhieb nicht zusehen......Danke

Immer daran denken: Die Kontakte sollen mit Druck schliessen und deutlich öffnen. Das ist für einen zuverlässigen Stromfluss oder unterbrechung notwendig. Und es sorgt für die Selbstreinigung der Kontakte. Merke:
- gerade so auf = zu
- gerade so zu = auf

Link to comment
Share on other sites

Die Spule wird NUR über einen Kontakt am 10-Punkte Relais in der Backbox angesteuert! Wenn das NICHT auch dauernd anzieht, schau dir da mal die Kontakte genau an bzw die Lötanschlüsse!

Zieht das 10 Punke Relais auch dauern an scheuen wir weiter!
