Gleichrichterdioden Bally Trafoplatine

[Thomas_L]

Hallo,

welche Dioden sind die richtigen für die Trafoplatine (z.B. Xenon, FG usw)?

Im Schaltplan steht 3A. Leider weiss ich nicht, welche Sorte man nehmen muss. Die Bezeichnung (V330) finde ich weder bei RS noch bei Reichelt.

Gruß

Thomas

[Volley]

Die einzigen Dioden die ich auf diesen Platinen finden kann sind die 4 für die Displayspannung! Und das sind laut Plan ganz normale 1N4004 Dioden!

Bist Du sicher das Du DIODEN meinst? Sonst poste mal einen Schaltplanauszug und markier das Bauteil bzw. poste ein Foto und markier es dort!

[Fritz_b]

Also

Bei mir sitzt eine BY299 drin die kann aber (wen ich mich nicht Irre) lt. Daten Blatt nur 2A falls jemand ein Vergleichsbuch hat kann er ja mal nachschauen.

Meiner Meinung nach sollten da alle passen die 3A vertragen.

ewt. passt die By 550 die kann 5 A (Conrad Artikel-Nr.: 152943 - 14).

Kann das mal einer der Fachleute wiederlegen oder Bestätigen ???

[Fritz_b]

Hallo Volley

Handbuch S.28 Item 8 (Platinen Beschreibung AS-2518-54 Rectifier Board) im Schaltplan die Gleichrichter Dioden unten die mit 3,4 A abgesichert sind

Gruß Markus

Bearbeitet 28. Juni 2004 von Fritz_b

[Volley]

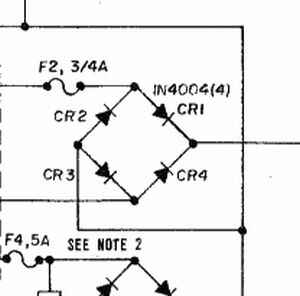

Also, das ist ein Auszug aus dem Schaltplan (Embryon, Medusa, Flash Gordon, Centaur...)! Da steht eindeutig 1N4004! Die hat nur 1A aber das reicht wohl....

[Volley]

@Fritz:

Seite 28 von welchem Handbuch? Deutsche oder Englische Version???

[Thomas_L]

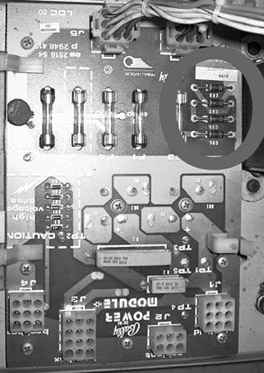

... ich versuch mal das Bild hochzuladen...

[Fritz_b]

Hallo Volley

Dann schau mal in dem Plan nach den CR5-CR8 weiter Unten .

auf dem Board sind die 1N zwei Brückengleichrichter und die Anderen dioden und die Machen Glaube ich die +5V (Regulator Input)

Gruß Markus

PS Englishes Handbuch

Bearbeitet 28. Juni 2004 von Fritz_b

[TFrickel]

@Fritzb

Vorsicht, die sind nicht mit 3,4 A abgesichert sonden mit 3/4 A also 750mA.

CR1- CR4:

Da reichen 4004 für aus. Die letzte Ziffer gibt den Index der maximalen Rückwärts (also Verpolt) Speerspannung an.

Siehe auch hier:

http://www.fairchildsemi.com/ds/1N/1N4004.pdf

Für die Metallbrückengleichrichter kann man die allerdings NICHT nehmen.

Dicke Dioden im Standard Gehäuse sind z.B. P600D 6 AMP DAUERHAFT.

Gibt es bei Reichelt. ca 20 cent eine.

Kommt immer drauf an welcher Strom fliesst.

Gruss Thorsten Heldt

Bearbeitet 28. Juni 2004 von TFrickel

[Fritz_b]

Hallo Thorsten

Ich liebe diene fundierten AQnmerkungen aber diesmal muss ich dir leider wiedersprechen die 1N CR1- CR4 sind mit 3/4 A Abgesichert wie man auf dem Bild von Volley sehen kann CR5-CR8 aber mit 3,4 A

(Ich kann leider kein Bild hochladen aber das ist auf dem Schaltplan die untere Gleichrichterschaltung NICHT die oben )

Gruß Markus

PS wenn das so weitergeht dann bekomme ich noch die nötige Anzahl an Post zusammen um Bilder hochladen zu dürfen :-))

Bearbeitet 28. Juni 2004 von Fritz_b

[TFrickel]

Joh, Joh die Posts bekommst du schon zusammen.

Das geht schnell. Ich habe mein Text überarbeitet.

Nimm P600D von Reichelt. machen 6 AMP. Dort ist auch ein Datenblatt.

Gruss Thorsten Heldt

Bearbeitet 28. Juni 2004 von TFrickel

[Fritz_b]

Hallo Thorsten

Halt nicht so schnell dan schaffe ich das ja dochnicht :-)

würden die BY550 auch gehn (max 5A) oder spricht da was gegen .

war die aussage das es nur auf den max Strom ankommt den richtig ???? Ich habe ja gesagt ich mag und vertraue (Im allgemeinen ;-) ) deine angaben

Gruß Markus

[Thomas_L]

... prima, da habe ich ja schon 2 Alternativen.

Danke + Gruß

Thomas

[TFrickel]

@Fritz_B

Joh, die BY550-400 geht auch. Macht 5 Amp. (musste mal eben Datenblatt suchen)

Bei Gleichrichtung von hohen Strömen macht es fast nur den Strom aus. In diesem Fall ist es vollkommen egal ob die UF (Vorwärtsspannung) 0,7 , 1 oder 1,5 Volt ist.

Aber in anderen Fällen hat so eine Diode viele viele Parameter womit man sich rumärgern kann. Kapazitäten, max Verlustleistung. verschiedene Kennlinien, Temperaturkoefiezenten, egal führt alles zu weit.

Gruss Thorsten Heldt

Allerdings würde ich die Dioden nicht aufliegen lassen, immer ein bischen Abstand zur Platine. Die werden bzw können ganz schon heiss unter Last werden.

Bearbeitet 28. Juni 2004 von TFrickel

[Volley]

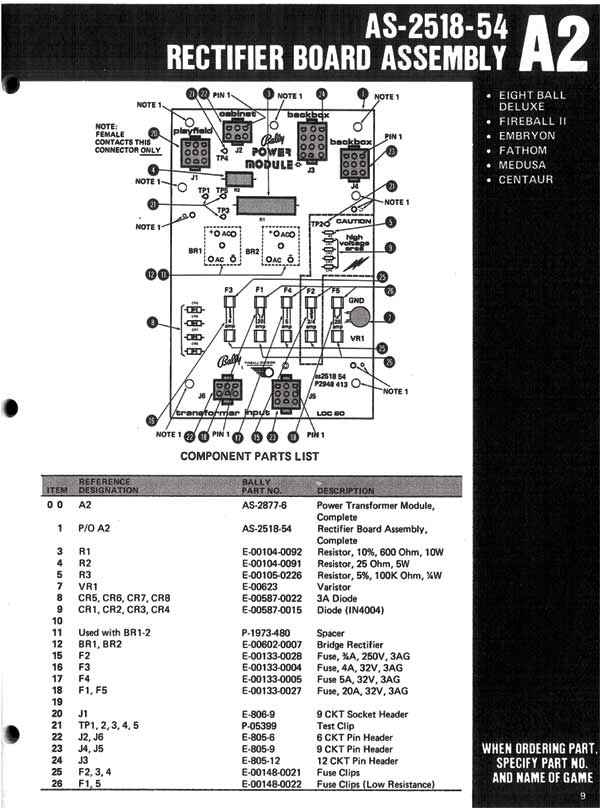

So, es hat tatsächlich 2x4 Dioden! Die Dioden an Pos. 9 (oben) sind ganz normale 1N4004, die unten links (Pos 9) sind 3A Dioden. Reichelt Typ "BY 399" oder "1N5407"...

[Volley]

Die Sicherung oben im Schaltplan hat 0,750A! Ist die von den Displays! Machste da ne 3,4A rein (wenn es sowas überhaupt gibt) kannste die Displays im Schadensfalle vergessen....

[Gast sunshine]

Hallo Thorsten

Ich liebe diene fundierten AQnmerkungen aber diesmal muss ich dir leider wiedersprechen die 1N CR1- CR4 sind mit 3/4 A Abgesichert wie man auf dem Bild von Volley sehen kann CR5-CR8 aber mit 3,4 A

ich will mich an dieser stelle nur mal kurz einmischen.

das, was auf dem schaltplan steht bedeutet nicht 3,4 ampere sondern sicherung nummer 3 mit 4 ampere.

gruß

andré

[Volley]

Bitte schau oben in die Teileliste! Es ist Sicherung F2 mit 3/4A (Pos. 15)

[MiB]

wie sunshine schrieb

CR5-CR8 = F3 = 4 A

[Skateball]

Jetzt mische ich mich auch noch mal ein.

Nimm von Reichelt die P 600A, kosten 0,12 EUR.

Die reichen völlig aus. Du kannst natürlich auch die B, C oder D Variante nehmen.

Ich habe bei mir die A Variante im Einsatz, ohne Probleme.

Gruß

Andreas

[MiB]

Die P600D kostet 0,13.

[Skateball]

....und?

Wenn Du soviel Kohle übrig hast...

[Fritz_b]

Na super dan sind ja jetzt alle Klarheiten beseitigt :-)

Die Dieode bei Conrad kostet 0,56 € ist vieleicht etwas teuer aber wen ich es eilig hätte würde ich auch die nehmen

Gruß Markus

PS mist doch nicht genügend Post zusammengekommen
