Bally Aux Driver

[Thomas_L]

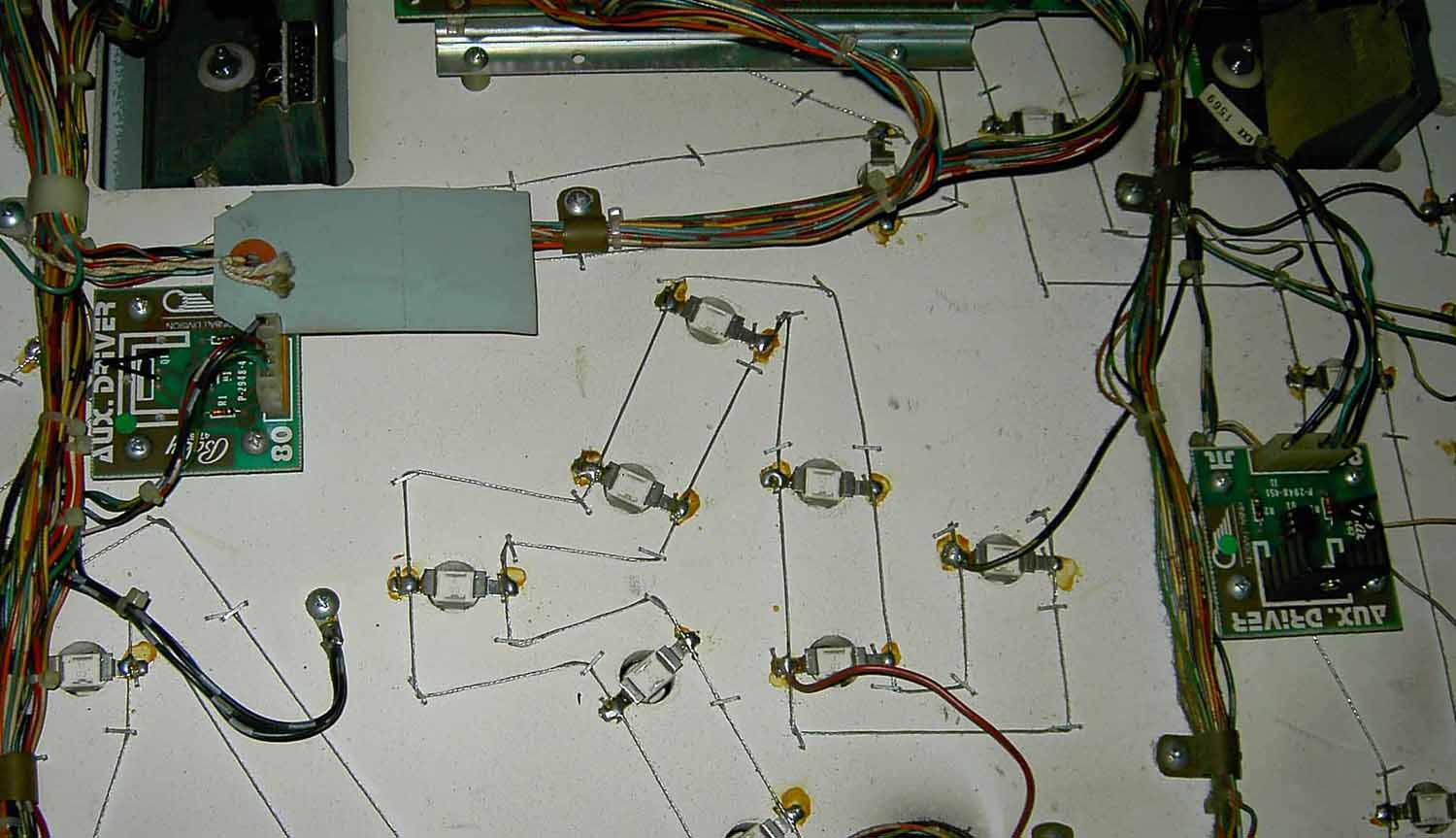

Hallo,

kann mir jemand den Unterschied zwischen den beiden Varianten des Bally Aux-(Lamp) Driver Boards näherbringen?

Der Unterschied liegt, soweit ich feststellen konnte in einem zusätzlichen IC mit Kühlköper.

Wie kann man die Teile testen?

Bei meinem Vector funktioniert die "innere, rautenförmige" Beleuchtung in der Backbox nicht.

Gruß

Thomas

[Volley]

Zuerst mal: Das Teil mit dem Kühlkörper ist kein IC sondern ein Triac!

Zu den Unterschieden:

Es gibt 3 Expanderboard-Versionen! Auf dem Board ist eine Nummer aufgedruckt:

P2948-451

Das ist das Board nur mit dem IC! Dieses Teil ist zur Ansteuerung der dicken

TRIACS am Powerboard gedacht (die Dinger sehen aus wie Schrauben mit Kabel).

Wird zur Steuerung der GI eingesetzt (z.B. auch Backboxbeleuchtung am Vector)

P2948-452

Das ist die Version mit dem Relais. Wird zur Ansteuerung weiterer Spulen benutzt.

Das Relais legt die Spannung auf jeweils 2 verschiedenen Gruppen von Spulen. So

kann ein Spulentreiber 2 verschiedene Spulen ansteuern

P2948-453

Das ist die Kühlkörperversion! Im Prinzip wie das 451 Board, nur es sitzt ein

kleinerer Triac direkt auf dem Board! Wird zu Ansteuerung von bis zu 10 Lampen

verwendet (z.B. der INNERE Kreis beim Vector-Backglas)

[Volley]

Zum Test:

-451 Board (nur das IC)

Stecker Pin 3 an Masse legen. dann soillte das Board schalten an Pin 2 Sollten 6V anliegen!

Wenn das nichts nutzt könnte der Optokoppler auf den Board defekt sein. Check

des Ausgangs: Pin 4 und 6 brücken! Dann sollte das Angesteuerte funzen! Falls

nicht könnte der fette Triac am Trafo in sein!

-452 Board:

Im Lampentest sollte das Relais sauber schalten (klacken nicht brummen!)

Falls es brummt: Spulengleichrichter am Powerboard tauschen!

-453 Board:

Kein Plan gefunden! Haste einen?

[okaegi]

Also das eine ist ein A16 AS-2518-67 Auxilary Driver SCR Flasher. Dieser ist m.E. der mit dem zusätzlichen IC und dieser zentraler IC steuert die zentralen Ringlichter.

Der andere ist ein A17 AS-2518-68 Auxilary Driver G.I. Flasher.

Damit wird die generelle Belechtung geschaltet. Der zusaätzliche IC sitzt hier auf dem Powerboard wegen der Wärme.

Beide Flasher werden direkt über das Lampenboard gesteuert und müssten noch eine separate Steuerlampe haben. Check erst mal, ob diese bei beiden Boards geht.

Gruss Oliver

[Volley]

Richtig!

Diese "Steuerlampe" ist ein Glühbirne an der INNENSEITE der Backbox oder unter

dem Spielfeld! meisst dieht die Lampe so herrlich sinnlos aus... Die MUSS aber Ok

sein! Der Optokoppler alleine hat zu wenig Last für den Lampentreiber!

[Thomas_L]

... Super!

Danke für die detaillierten Ausführungen.

In diesem Fall funzt bei dem Board ohne Kühlkörper das "Begleitlämpchen", bei dem Board mit Triac nicht (Birnchen habe ich erneuert).

Ich werde dann mal testen...

Gruß

Thomas

[Volley]

Wenn das Birnchen nicht leuchtet ist der Treibertransistor auf dem Lampdriver hin oder der Stecker am Board ist nicht OK!

[Thomas_L]

Wie ist denn die Typenbezeichnung von dem Triac?

In den Unterlagen kann ich nix finden.

Gruß

Thomas

[Volley]

Du meinst den Inneren Ring in der Backbox (also hinter dem Spieler)?

Das ist Q 14 auf dem Lampdriver! Is ein 2N5060 (2N5062 geht auch!)

Das gnaze geht über Stecker J1 Pin 18 am Lampdriver. Bevor Du lötest leg den Pin mal mit einem kleinen Draht gegen Masse! Die Lampen sollten dann brennen! Dann schau dir noch den Kontakt im Stecker an (vorsichtig mit einem kleinen Schraubendreher lösen). Die gammeln gerne weg. Als nächsten schau die die Lötstellen am Stecker an. Wenn das alles OK ist und die Lampen auch im Test nicht brennen (im Spiel sind die OFT aus!), dann kannste den Transistor rauslöten!

[Volley]

Der Triac auf dem Expander ist ein S2800A. Wenn das Birnchen neben der Platine nicht leuchet, kann der Triac auch nicht arbeiten! Zum testen kannste Pin 3 am Expander mit einem Kabel gegen Masse legen. Dann sollte der Triac durchschalten und die Backboxbeleuchtung angehen!!

[Thomas_L]

Jo, ich meine den Ring hinter dem Spieler.

Die Bezeichnung brauchte ich, da ich eine Bestellung bei Reichelt machen muss, da würde ich sichertheitshalber den Triac mitbestellen.

Nächste Woche komme ich dazu, mich um den Vector zu kümmern. Ich poste dann das Ergebnis.

Gruß

Thomas

[Volley]

Ehrlich gesagt glaube ich nicht das Reichelt den hat....

[Volley]

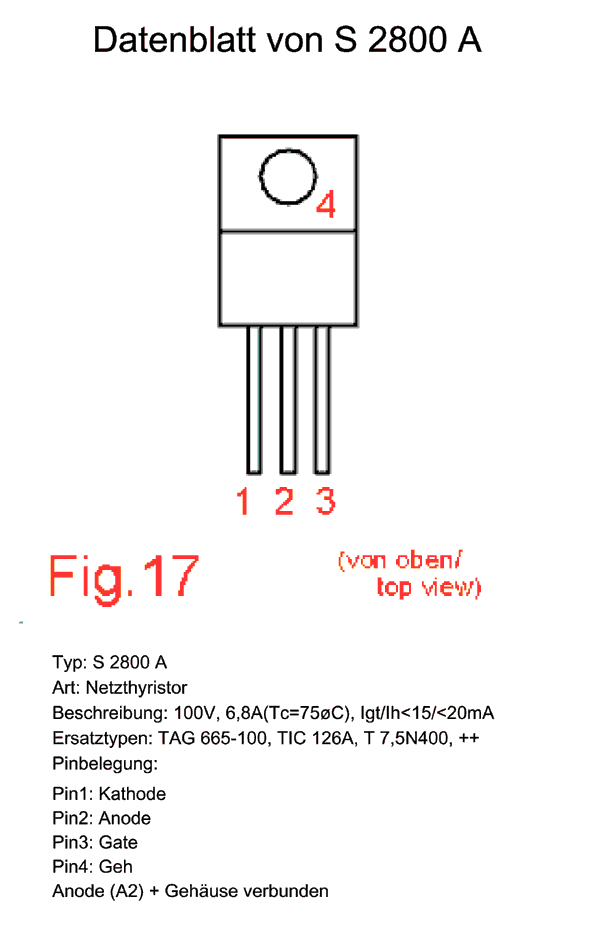

So, das sollte helfen! Den TIC kriegste bei Reichelt!

[Thomas_L]

Dankeeee!!!

Ich hab' mir grad' ein Wölfchen nach einem Ersatztypen gesucht...

Gruß

Thomas

Bearbeitet 29. Juni 2006 von Thomas_L
