Hat jemand ein Manual (!) von irgendeinem alten Bally Flipper so um 1964? Das sind die Ballyflipper die noch den Teller-Scoremotor (wie Gottlieb) drin haben und fast alle haben den Geldeinwurf oben im Apron! Brauche unbedingt Infos zur Player Up Unit Disk! (Belegung, Wiperfinger, Tilt ...)

[pinman]

Ich habe ein schaltplan von Band Wagon. Kannst du damit was anfangen?

Ein manual aus diesem jahr muss ich mal schauen...

Grüsse, Erik

Bearbeitet 14. September 2007 von pinman

[Volley]

Immer her damit! Im Moment ahb ich nix was passt, kann also nur besser werden!

[kia]

Hi Volley,

ich habe ein Manual vom Old Chicago ('76) und habe mal einen Auszug angehängt.

Ich fahre eh heute in deine Richtung, also falls es passt könnte ich auf einen Sprung

vorbeikommen.

Sonnst habe ich habe einen Teile Katalog von '71, da sind scheinbar alle mechanischen

Sachen von

- On Beam

- Joust

- BallyHoo

- King Tut

- King Rex

- Galahad, Camelot

- Zip-A-Doo

- Trial Drive

....

abgebildet.

Grüße,

kia

[kia]

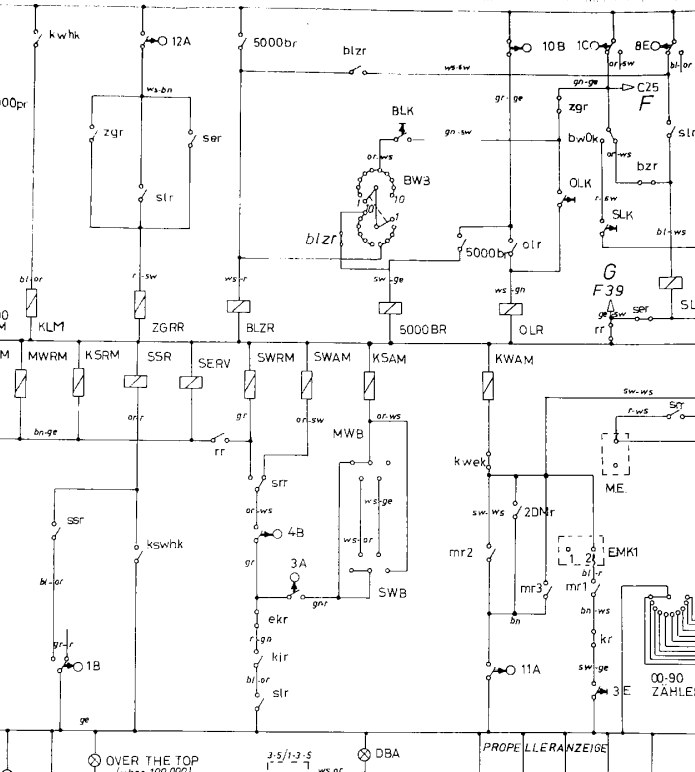

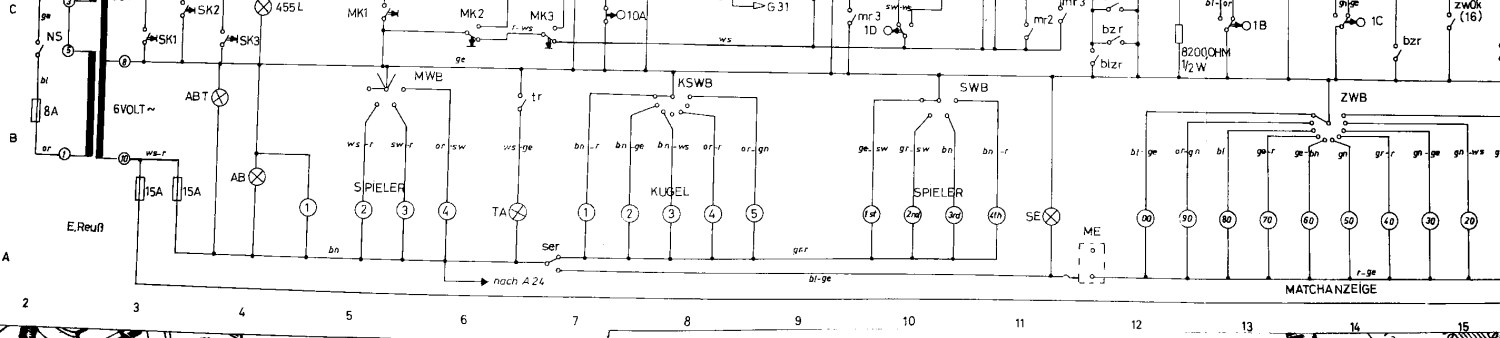

Hier die Ansteuerung ...

[kia]

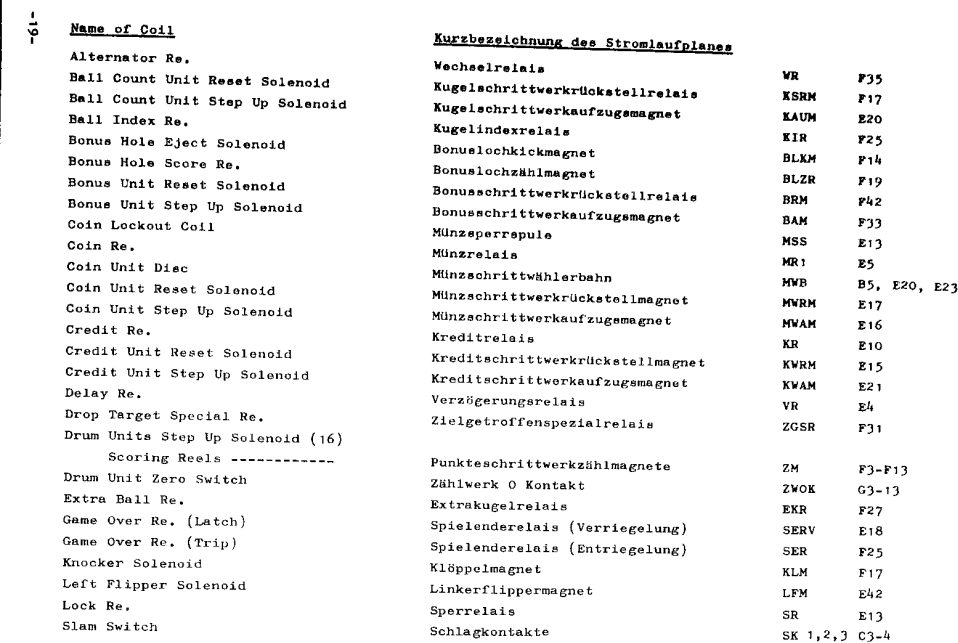

Die Abkürzungen von Seite 19 ...

[Volley]

Hi Kirsten!

Old Chicago ist zu neu! Der hat schon den Walzen-Scoremotor!

Das 1971er könntest Du mir aber mal ausleihen! Bin aber gleich mit Volleyball unterwegs. Also entweder per Post schicken, inden Briefkasten werfen oder mal an der Halle vorbeischauen (Di oder Fr)!

[kia]

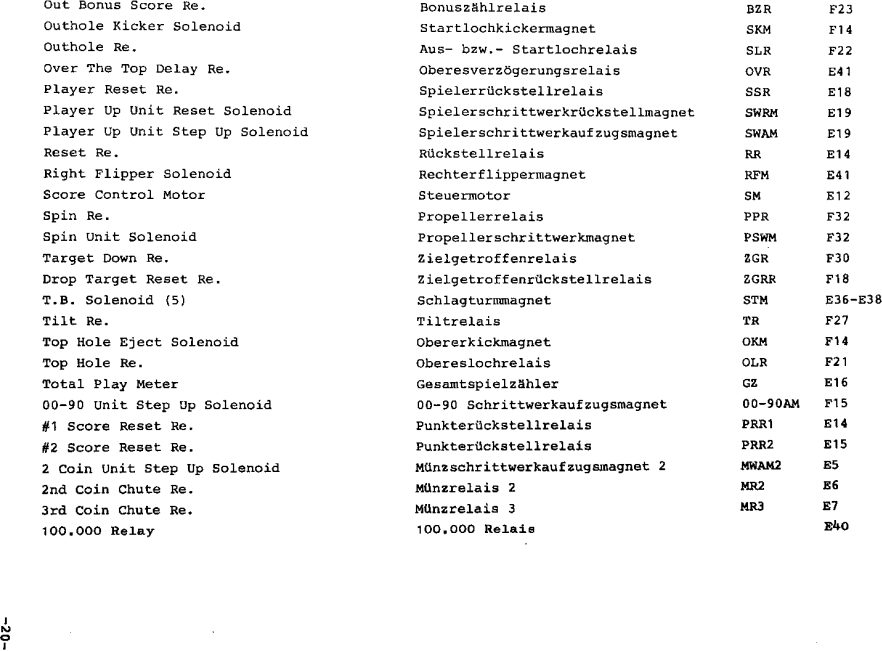

und Abkürzungen von Seite 20.

[kia]

Hi Volley,

sind aber nur mechanische Abbildungen ohne Belegungen.

Wenn es hilft kann ich die Walzen auch noch reinstellen.

Gruß,

kia

Bearbeitet 15. September 2007 von kia

[Volley]

Die Abbildungen der Mechaniken helfen mir bei anderen Problemen!

[kia]

Ok, ich mache mal ein paar Bilder, vielleicht hilft es auch anderen.

Wenn noch was fehlt, kann ich es dir immer noch zukommen lassen.

Gruß,

kia

[Volley]

Wichtig für mich wäre im Moment die BALLCOUNT unit!

[MiB]

Ein Wunsch am Rande:

Bitte solche Pläne im Downloadbereich einstellen, dort sind auch

höhere Auflösungen/Dateigrößen möglich und sie werden von

Hilfesuchenden schneller gefunden.

LG

Michael

[kia]

Hi Volley,

das sollte die entsprechende Einheit sein.

[kia]

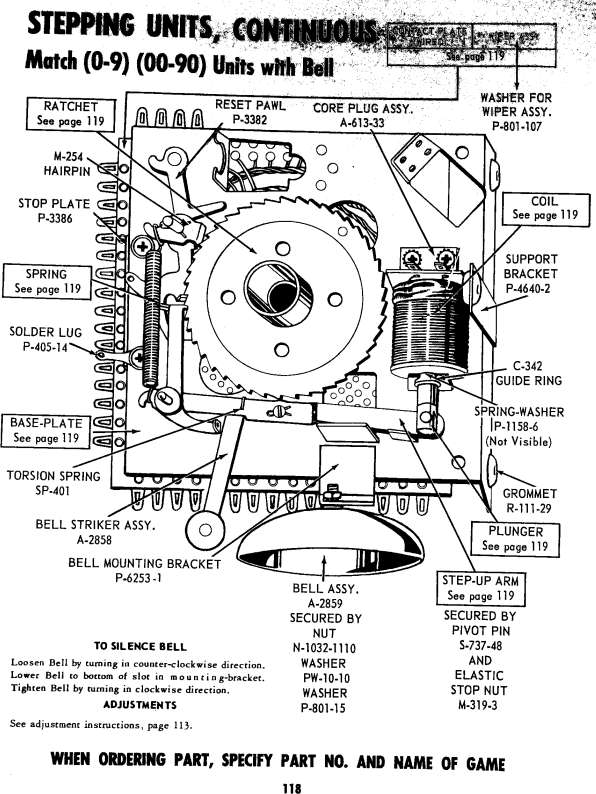

stepping unit continuous

[kia]

stepping unit continuous (part 2)

[kia]

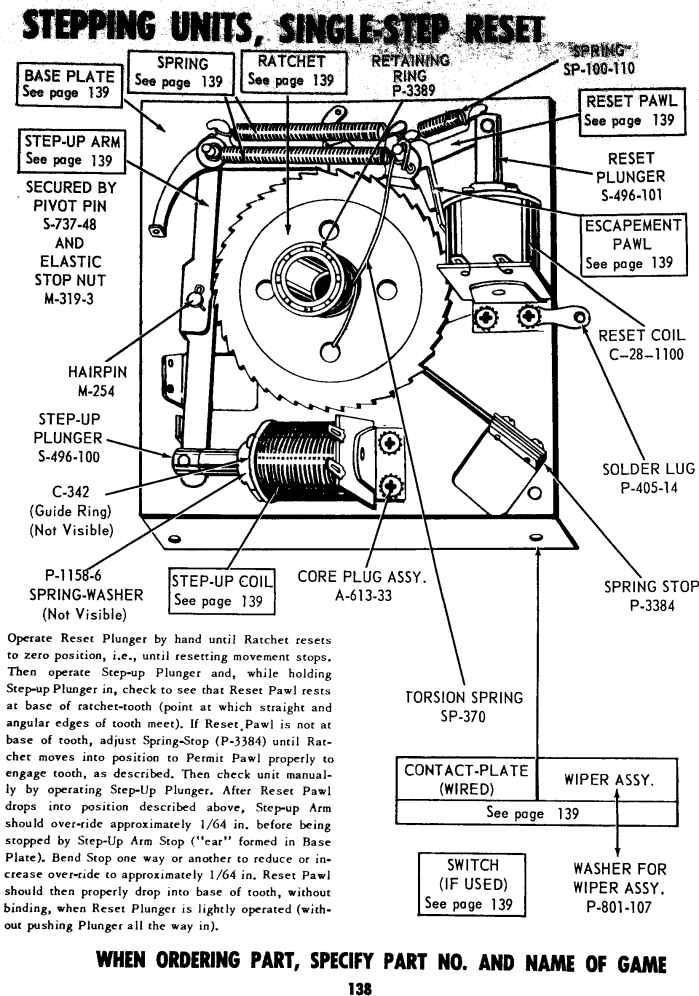

stepping units, single-step reset

[kia]

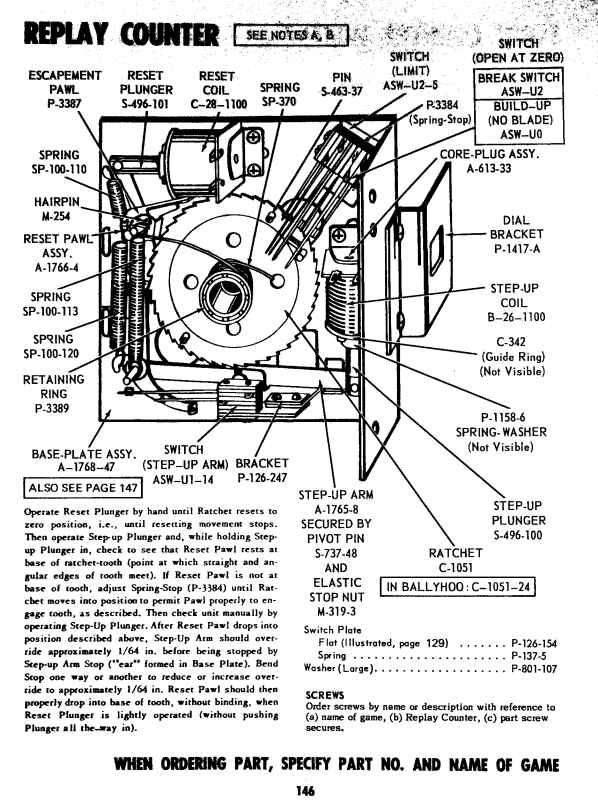

replay counter (auch Axel counter genannt )

@ MiB: Habe dein anweisung gerade erst gesehen. Kannst du das

Zeug verschieben und vielleicht einen Link von hier setzen.

Danke,

kia

[MiB]

@ MiB: Habe dein anweisung gerade erst gesehen. Kannst du das

Zeug verschieben und vielleicht einen Link von hier setzen.

Danke,

kia

Anweisung iss juut, dat war ne Bitte.

Kannst im DL Bereich wesentlich größere Sachen reinstellen.

Das sieht dann hübscher aus beim Ausdruck und der Beitrag

bleibt etwas schlanker.

LG

Micha

[Volley]

Die Einheiten sind richtig aber ich brauche genau die andere Seite, die mit den Kontaktfingern und eventuell das Platinenlayout! Deswegen ja auch die Frage nach dem MANUAL und nicht nach den Plänen! Aber brauchen kann ich auch diese Bilder!

[kia]

Hi Volley,

um was für ein Gerät geht es denn genau?

Gruß,

kia

[Volley]

2in1

[pinman]

Habe gerade nachgesehen, und leider keine manual. Nur schaltplan von Band Wagon. Werde warten mussen bis unsere lichtdrukmachine wieder geht. Es ist im moment keine toner mehr da, ist bestellt.

Grüsse, Erik

[kia]

Hi Volley,

mir ist da ein Bally Hoo bei Det über den Weg gelaufen der Modell stehen wollte

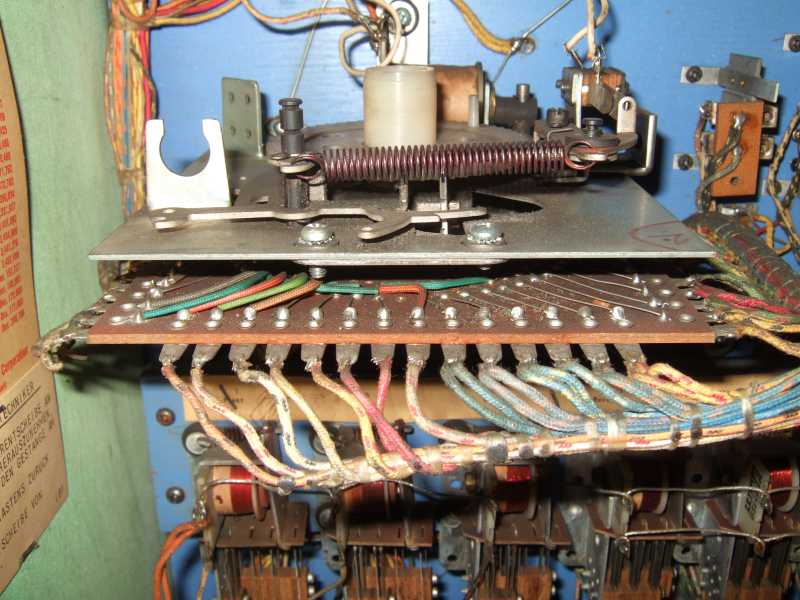

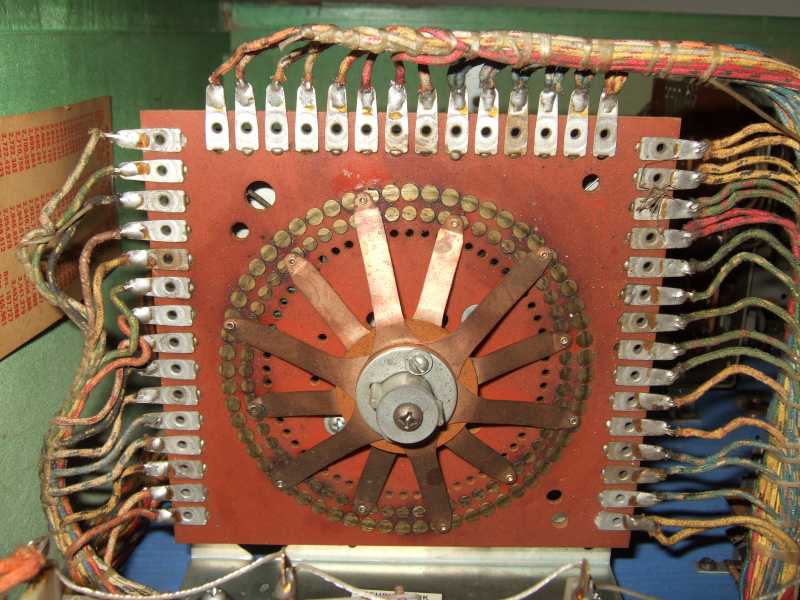

Der Vollständigkeit halber habe ich mal versucht alle Schrittwerke abzulichten,

hoffe es ist etwas dabei was dir hilft.

[kia]

sollte sie Spielerzähleinheit sein (part II)
