Droptarget Umbau Spirit of 76

[Volley]

Den Spirit of 76 von Gottlieb kennen wahrscheinlich viele User und damit auch das "Problem" dieses eigendlich sehr guten Flippers:

Nach abräumen der beiden Target Bänke 1776 und 1976 gibt es nicht mehr viel zu tun, ausser immer in das mittlere Loch zu ballern und den Bonus aufbauen. Irgendwelche interesanten Ziel zum abräumen gibt es nicht mehr.

Deshalb hier die Anleitung zum Umbau der Targetbänke!

Grundsätzliche Gedanken zum Umbau:

Die Targets steuern die Doppelbonuslampe am mttleren Loch sowie in Zusammenarbeit mit den A bis F-Lanes auch den Extraball und das Special am Mittelloch.

Während die Lanes über Relais gesteuert werden werden die Tagets über zwei Serienschalter an der Targetbank gesteuert. Das Prinzip ist dabei einfach: Alle Targets unten => Schalter geschlossen.

Beim Umbau muss also diese "Meldeleitung" geschlossen bleiben auch wenn die Targets aufgestellt werden.

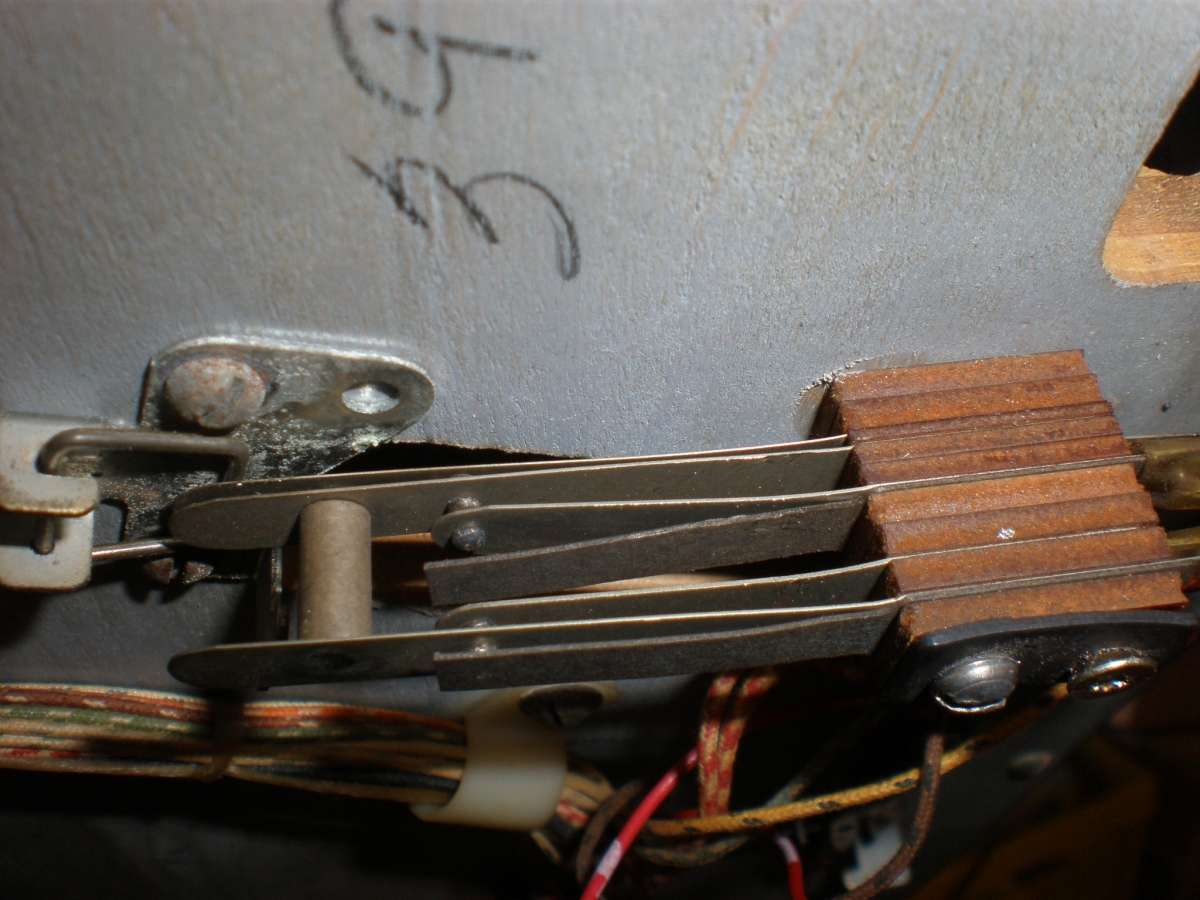

Die Serienkontakte an den Targetbänken:

Geht die Kugel ins Aus muss auch die Meldung gelöscht werden.

[Volley]

Am einfachsten geht der Umbau mt zwei zusätzlichen Relais:

Das Target-Hilfs-Relais

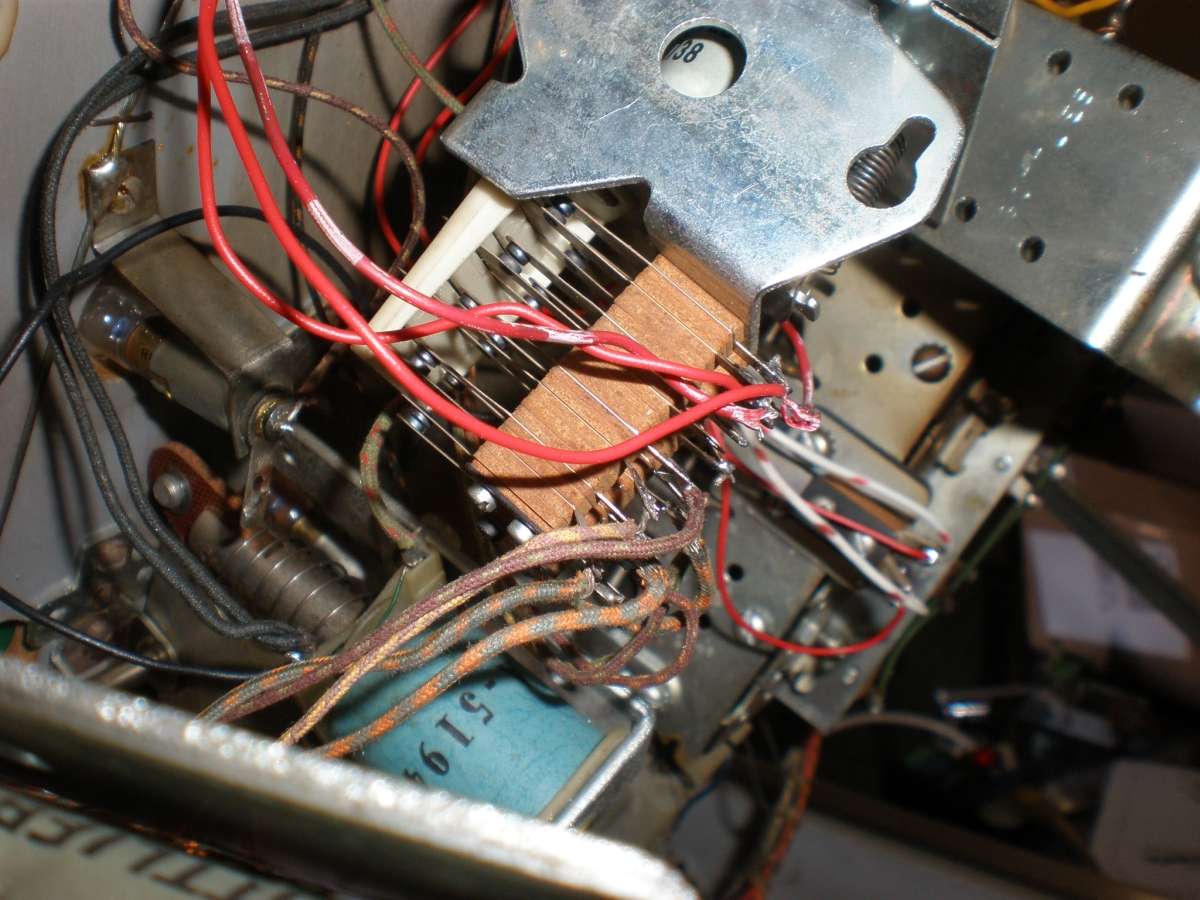

Es braucht mindestens 5 Schliesser und übernimmt die Meldefunktion der Targetbänke. Dafür werden die zwei Kontaktpaare jeder Targetbank an das Relais gelötet. Der 5.te Schliesser wird der Selbsthaltekontakt dieses Relais, damit die "Meldung" "Targets abgeräümt" beim Target-Reset erhalten bleibt.

Die "Masse" für dieses Relais nehmen wir von einer Spule in der Nähe (schwarzes Kabel), den zweiten Anschluss finden wir am Trough Switch zur Shooterlane (ro- weisses Kabel. Dieses Rot-Weisse Kabel geht zum einen über den Selbsthaltekontakt des Target-Hilfs-Relais zur Spule des Target-Hilfs-Relais, zum anderen über den hinteren Serienkontakt der 1776-Targetbank über den hinteren Serienkontakt der 1976-Targetbank direkt zur Spule des Tartget-Hilfs-Relais.

Der Effekt ist folgender:

Werden BEIDE Targetbänke abgeräumt erhält die Spule des Target-Hilfs-Relais Strom und zieht an. Der Selbsthaltekontakt des Target-Hilfs-Relais sorgt anschliessend dafür das diese Spule weiterhin angezogen bleibt, auch wenn die Targetbänke wieder aufgerichtet werden.

[Volley]

Jetzt sind wir soweit das die "Meldelinie" steht, aber die Targets werden noch nicht aufgestellt. Dies ist die Aufgabe des zweiten Relais des Target Reset Relais

Dieses Target Reset Relais braucht 2 Schliess-Kontakte:

-Der erste Kontakt sorgt dafür das der Scoremotor anläuft

- und der zweite Kontakt gibt über einen neuen Kontakt am Scoremotor den

Resetimpuls an die Relaisspulen.

Die "Masse" nehmen wir wieder von einem beliebigen Relais auf der Grundplatte (schwarzes Kabel) und den anderen Pol wieder von unseren schon erwähnten rot weissen Kabel. Dieses leiten wir nun über den vorderen Serienkontakt der Targetbänke über den Kabelbaum an den freien Pin des ersten Steckers und von dort auf das Target Reset Relais. Ich habe noch einen kleinen Jumper zwischengeschaltet der folgende Funktion hat:

Jumper an: Targets werden resettet

Jumper aus: Normales Spiel wie gewohnt, d.h. KEIN Target Reset!

Der Scoremotor-Anlaufkontakt ist einfach eine Brücke auf den entsprechenden Kontakt des D, E, G, O, P, S, N oder AX Relais (je nach Einbauort des Target Reset Relais (gelb-rotes Kabel und rot-weisses Kabel).

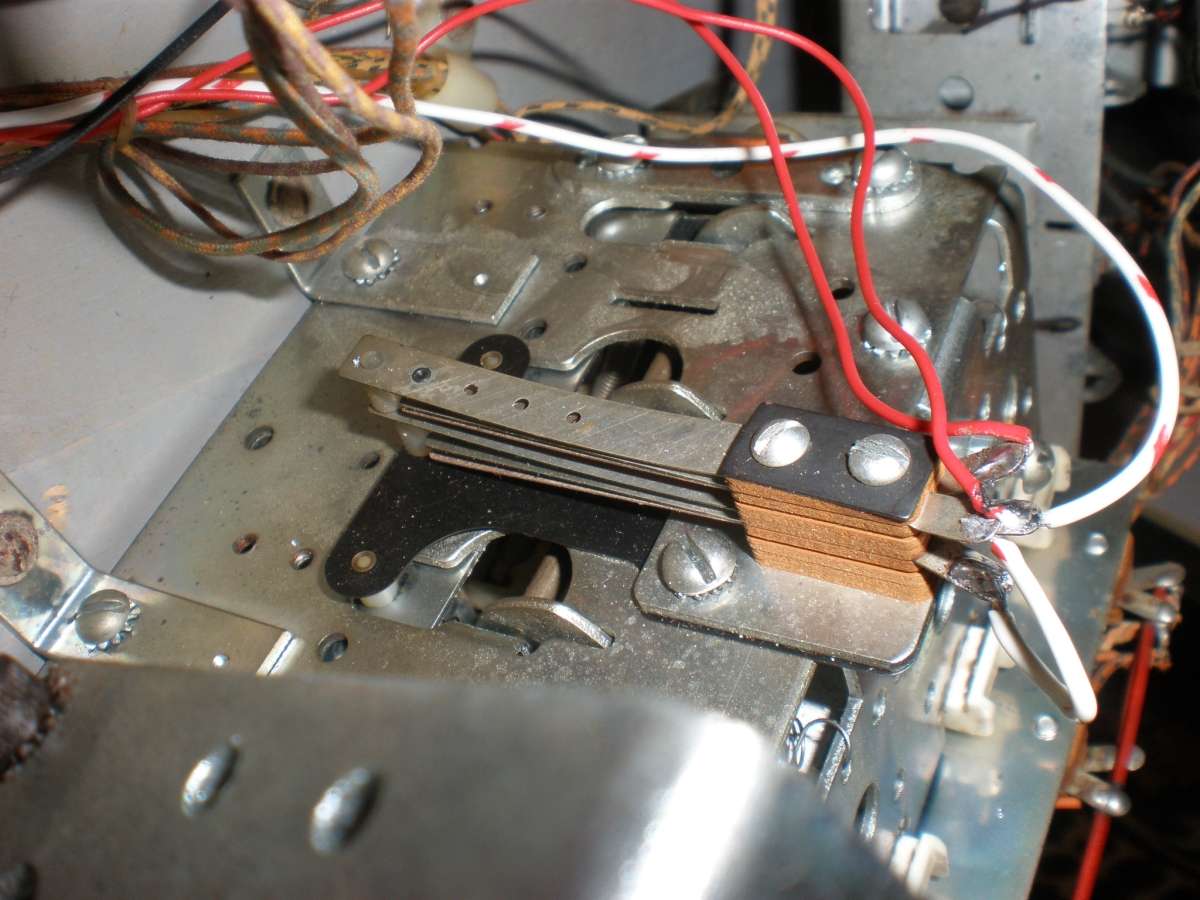

Für das Target Reset Signal löten wir ein Rotes Kabel am roten Kabel am Trafo an (Vorsicht! 115V!) und legen es auf den zweiten Schliesser des Target Reset Relais. Das Kabel am anderen Kontaktblatt wird zum Scoremotor gelegt. An Pos 3B des Scoremotors wird ein neuer Kontakt montiert und das Kabel dort angelötet. Das zweite Kabel geht dann auf das SCHWARZE Kabel am Kontakt 2C des Scoremotors.

Damit wäre der Reset fertig!

Funktion:

Wenn beide Targetbänke abgeräumt sind wird der Stromkreis zum Target Reset Relais geschlossen und das Target Reset Relais zieht an. Über den ersten Kontakt des Target Reset Relais wird der Scoremotor eingeschaltet und über den zweiten Kontakt des Target Reset Relais und Scoremotor Kontakt 3B werden die Targetbänke resettet. Danach fällt das Target Reset Relais wieder ab (KEINE Selbsthaltung!

[Volley]

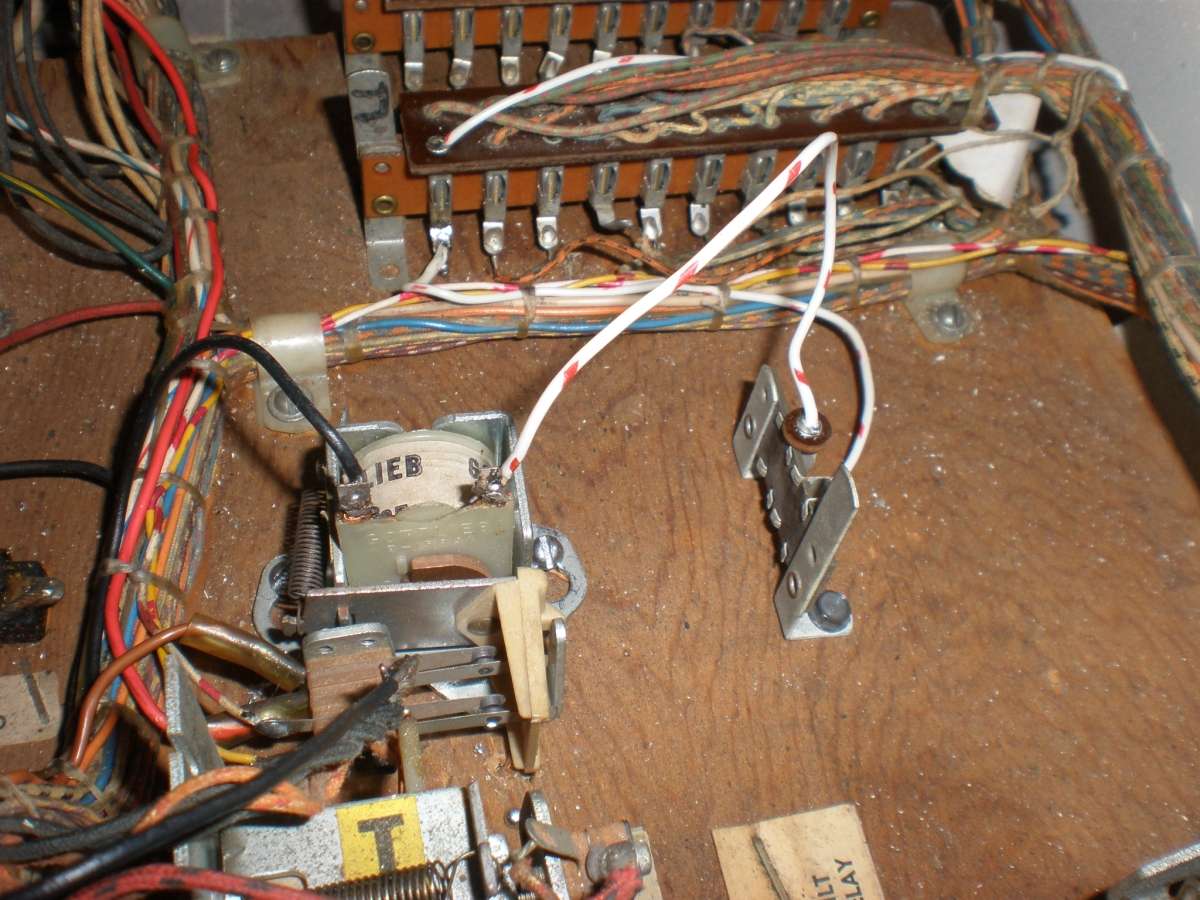

Was nun noch fehlt ist die Löschung des Target-Hilfsrelais nach Ballende. Das geht am einfachsten mit einem zweiten Kontakt am Trough-Switch! Dazu bauen wir am Trough-Switch einen zweiten Kontakt ein (Öffner) und löten des rot weisse Kabel dort an. Das Rot weisse Kabel zum Target-Hilfsrelais komt an den zweiten Kontakt des Öffners.

Funktion:

Während des Spieles ist der Kontakt geschlossen und das Target-Hilfsrelais wird nach abräumen der Targets aktiviert. Geht die Kugel ins aus wird die Kugel durch das Outhole-Relais in die Kugelrinne geschossen. Dabei passiert die Kugel den Through-Switch und öffnet den neuen Kontakt. Das Target-Hilfsrelais wird dabei stromlos und fällt ab!

[Volley]

Und hier für alle Wissenden die entsprechenden Modifikationen im Schaltplan!

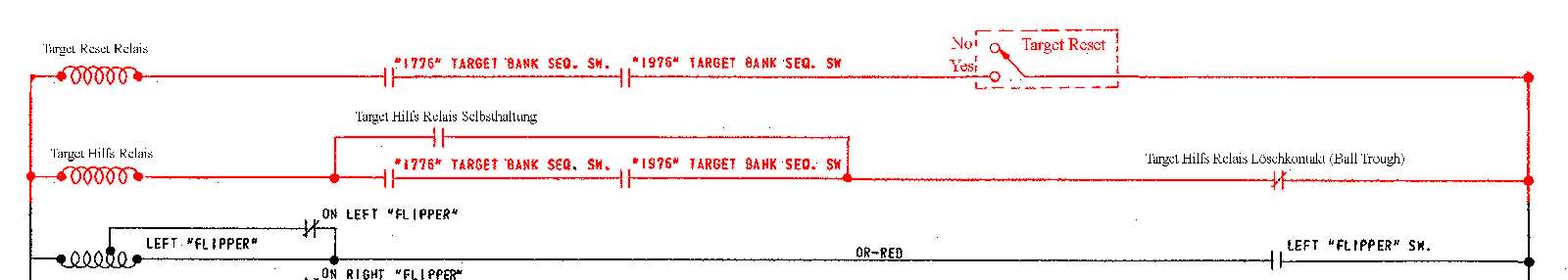

Die beiden Zusatzrelais:

[Volley]

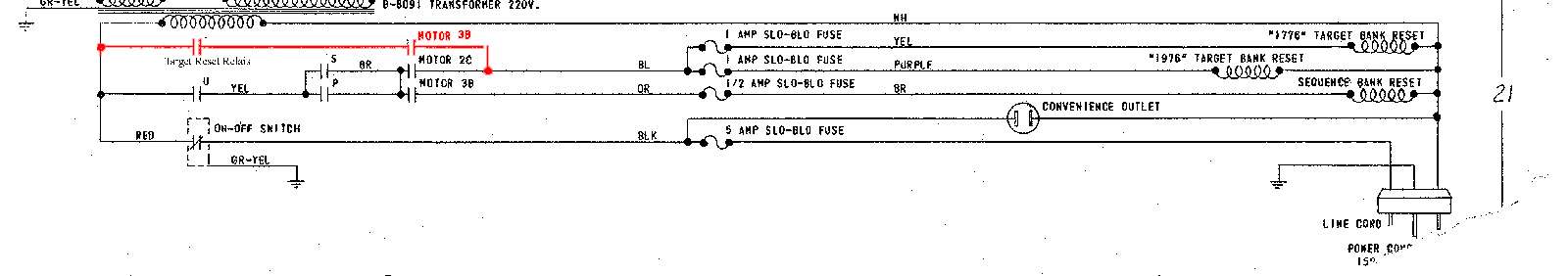

Und die Resetsteuerung:

[Ede]

Super Anleitung!

Werde ich nachbauen, sobald der So76 wieder läuft...

Gruß, André

[Medusa]

@Frank

vergiss bitte nicht, mir die pics zu mailen

habe Samstag vergessen dir zu sagen, du solltest dich KURZ fassen , ansonsten November-Dezember....

LG

Jean-Claude

[Volley]

@Medusa:

Das IST kurz! Muss ja auch noch nachvollziehbar und verständlich sein!

Für Hardcorebastler reichen die beiden Pläne am Ende!

[Ede]

Hallo,

ich habe gerade den Umbau gemacht und kann nur jedem Spirit-Besitzer dazu raten es auch zu machen. Der Pin gewinnt deutlich an Spielspaß!
