switch always closed


Thomas65

Empfohlene Beiträge

Hallo, bei mehreren WPC Geräten ist mir immer wieder dieser ominöse (switch always closed) aufgefallen , und in keinem gerät hab ich ihn gefunden. Switch aufgefallen. zB.im STTNG Switch Nr. 24 wo ist der, auf dem Switchplan ist der nicht drauf. Gruss Thomas

Link zu diesem Kommentar
Auf anderen Seiten teilen

Dabei handelt es sich nicht wirklich um einen Schalter sondern um eine Diode die auf dem Coin Dor Interface Board gelötet ist.

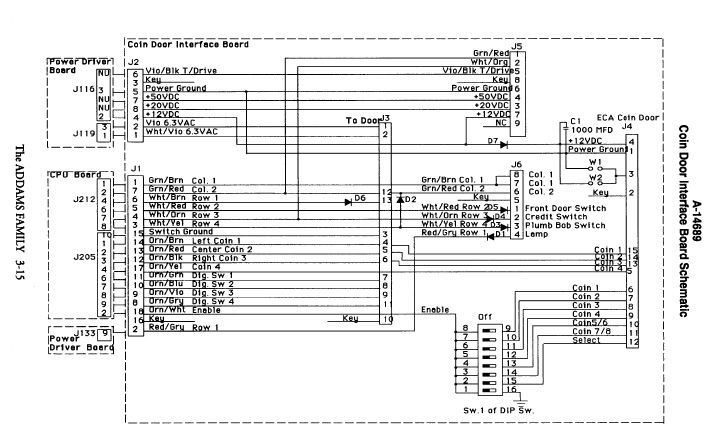

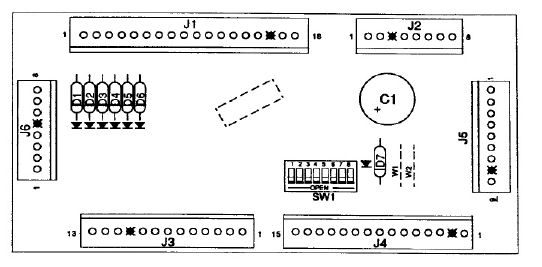

Der Hintergrund ist, daß die Software beim Einschalten prüft ob die stabilisierten 12 Volt vorhanden sind. Das geschieht in dem "Schalter 24" abgefragt wird. Wird der erkannt, werden die 12 Volt als vorhanden registriert. Wenn du den Stecker J212 von der MPU abziehst, kommt die Fehlermeldung: Prüfe Sicherung F114 und F115. D2 ist die Diode Switch 24, liegt also zwischen Spalte 2 und Reihe 4. Siehe Bilder.

Drugi


Bearbeitet von Drugi
