Trafoboard Freedom

[Volley]

@Lash:

Das sollte passen...

[Volley]

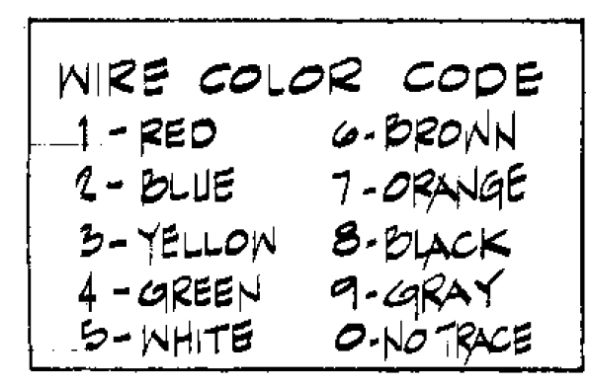

Und der Farbcode:

[lash]

merci, aber da blicke ich nicht ganz durch

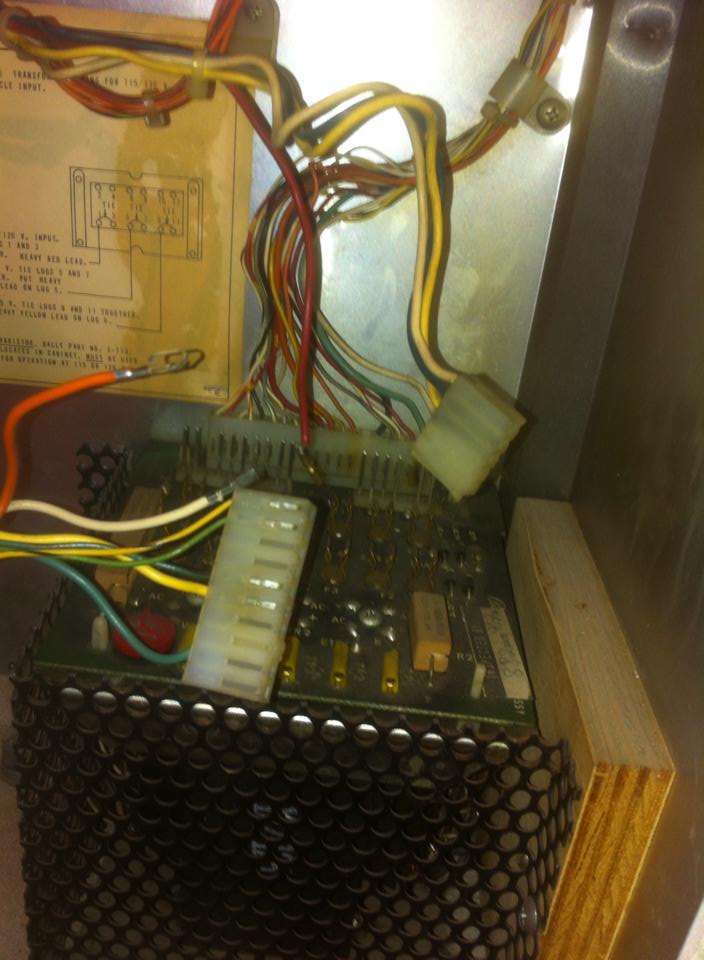

bei ihm sieht es momentan so aus

Bearbeitet 8. Januar 2015 von lash

[lash]

ist die von der dolly parton nicht zufällig die gleiche?

[Volley]

Sollte passen.

An sonsten ist es mit den beiden Bildern oben ganz einfach. Es geht ja nur um die beiden kleinen Stecker. Der 8er ist J1, der 10er ist J2.

Da wo an der Steckerleiste der Pin fehlt ist an den Steckern der Key. Somit weisst Du wo sich die 1 befindet (ist aber meisstens auch aufgedruckt auf dem Trafoboard).

An Stecker J2 Pin1 steht jetzt die Nummer 38. Mit Hilfe der Farbtabelle (3= gelb, 8= Schwarz) weisst Du das dort ein gelb-schwarzes Kabel sein muss. Gelb ist die Grundfarbe, Schwarz der Streifen.

An Stecker J2 Pin 2 steht die Nummer 40. Laut Farbtabelle (4=grün, 0=No trace) ergibt sich das dort ein grünes Kabel ohne Streifen sein muss.

Die EINFARBIGEN KABEL 10, 30, 40, 50 sind FAST immer auch die dickeren Kabel! An Stecker J2 Pin 2 kommt in diesem Fall aber das dünne grüne hin!

[lash]

ahhhhhhhhhhhhhhhhhhh

ok, nun habe ich es verstanden und kann es so weitergeben.

danke

[Volley]

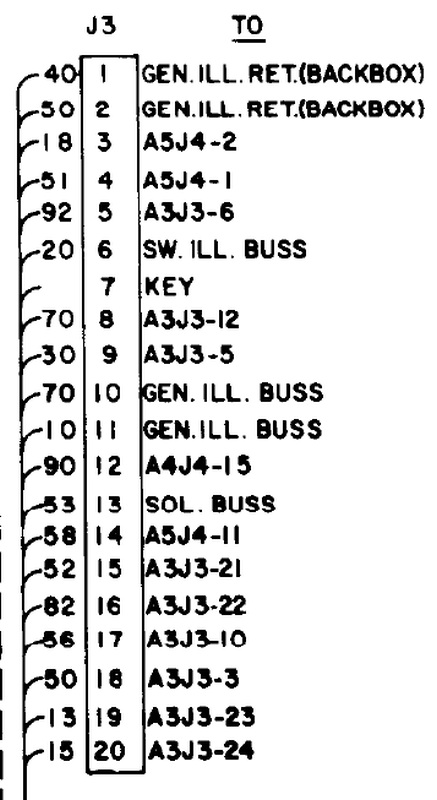

Sicherheitshalber auch noch der lange Stecker. Der sieht auch nicht gut aus. Auch die Stifte auf dem Board dürften nicht mehr gut ein. Also ersetzen oder zumindest mit feinem Schmirgel und/oder Glasfaserstift reinigen.

Kabel an Pin 1 ,2, 6, 10, 11 und 13 sind die dickeren!

[lash]

So,

mein Bekannter hat nun alles soweit angeschlossen.

Auf dem Trafoboard fliegt nun immer F4(5A).

Die LED auf der MPU blinkt einmal lang /Pause/fünfmal kurz.

Bearbeitet 13. Januar 2015 von lash

[Volley]

Da fehlen die 43V für den 7.ten Blinker. F4 ist die Sicherung dafür.

Flitz die Sicherung auch wenn er am Trafo nur den oberen (10-poligen) Stecker anschliesst?

[lash]

1: Ohne die 2 kürzeren Stecker bleibt alles aus

2: Wenn dur die Linke draufkommt haut die 5 A Sicherung raus

3: Wenn dur die Rechte dann nicht

[Volley]

Ich hoffe wir meinen den selben Stecker...

Also egal ob rechts oder links:

Nur den 10-poligen Stecker drauf und F4 flitzt?

Falls ja, bitte mal das Kabel an Pin2 entfernen (ganze Crimpe raus, müsste ein dickes grünes Kabel sein)

Dann noch mal neue Sicherung rein und einschalten (NUR mit dem 10-poligen Stecker!)

Wenn die Sicherung F4 dann immer noch flitzt ist der Gleichrichter BR3 defekt!

Ohne den 10-poligen Stecker bleibt immer alles aus. Da kommt die Netzspannung an! Also immer Stecker raus beim basteln!

[lash]

Nein, wenn der Grosse Stecker drauf ist. Er schreibt :

nein, die Sicherungen bleiben heile, allerding leuchtet nichts und die Dipde blinkt auch nicht. Also als ob der Flipper nicht "an" wäre.

Die Sicherung fliegt sobald der linke Stecker draufkommt

[Volley]

Stefan, er soll NIX mit dem großen Stecker machen.

Auf dem Board gibt es 3 Stecker:

- einen 20-Poligen (der große, J3)

- einen 10-Poligen (J2)

- einen 8 Poligen (der kleine, J1).

Er soll bitte NUR den 10-Poligen (J2) anschließen.

Wenn dann die Sicherung noch flitzt, soll er an J2 das Kabel mit der Crimpe an Pin2 (2.ter von links auf dem Bild) ausbauen. Dann noch mal testen. Flitzt die Sicherung immer noch ist BR3 defekt!

[Volley]

Nachtrag:

Bei dem Test wird auf der MPU auch nix blinken. Es geht nur darum ob die Sicherung heile bleibt!

[lash]

Also mit dem 10 poligen ist die Sicherung heile geblieben.

Die anderen beiden Stecker waren ab.

[Volley]

Dann bitte testen nur mit 10 und 20 polig gleichzeitig. Wenn Sicherung flitzt auch noch Test nur mit 10 und 8 Polig gleichzeitig

[lash]

mit 10 und 20 polig gleichzeitig haut die sicherung durch.

mit 10 und 8 polig bleibt die Sicherung heile

[Volley]

Kannst Du gute Bilder von den Steckern mit den Kabeln bekommen damit ich mal die Kabel checken kann? Entweder da ist was im argen oder es gibt ein Problem im Flipper.

Bleibt die Sicherung heile wenn er alle Stecker am Treiberboard (oben rechts im Kopf) abzieht?

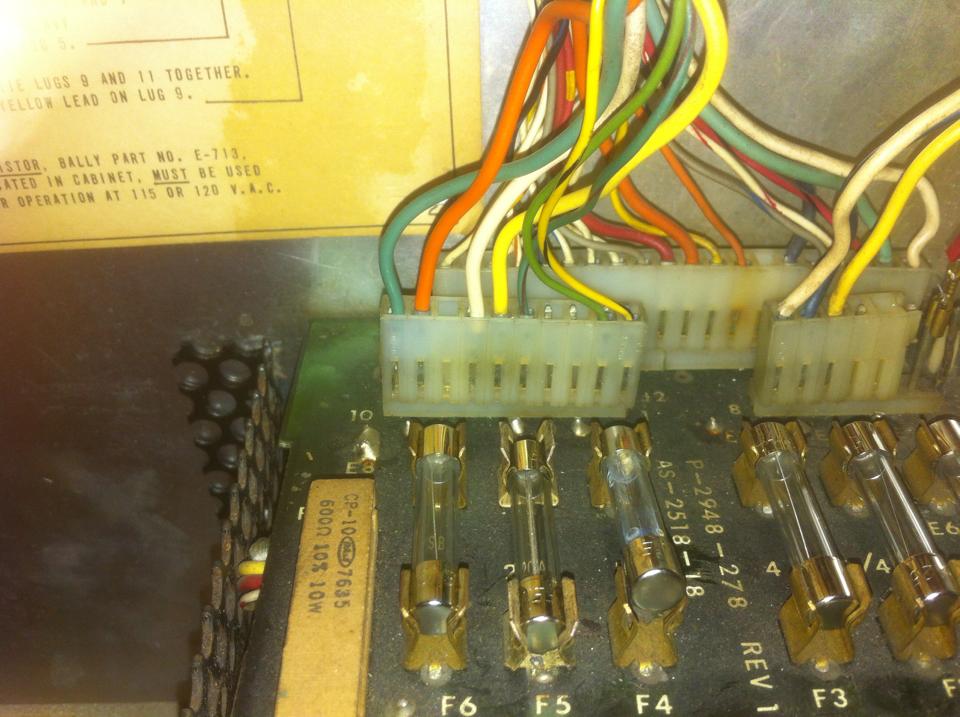

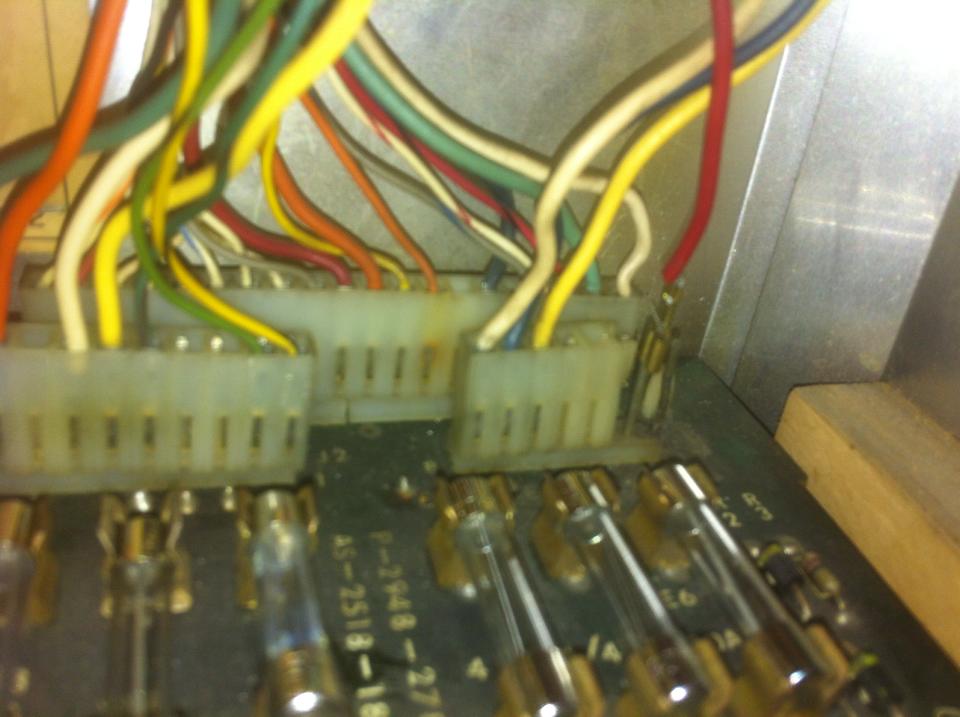

[lash]


[lash]


[lash]

bild 3. mehr kabel sind dort nicht

die stecker und gegenstücke müssen mal wieder gemacht werden, ich weiß.

bezüglich der stecker vom treiberboard werde ich noch berichten sobald ich eine antwort habe.

Bearbeitet 16. Januar 2015 von lash

[Volley]

Bitte erst mal keinenStrom mehr auf das Gerät geben!

Bei Stecker J1 fehlen schon mal 2 Kabel und wahrscheinlich ist auch noch eines falsch!

Die Farben sind nicht ganz eindeutig zu erkennen, aber es fehlen ein dünnes grünes und entweder ein rotes oder ein oranges Kabel!

[lash]

Ok, war mir auch schon aufgefallen das es weniger sind als auf deinen geposteten Bildern.

Es sind aber keine Kabel mehr über.

[Volley]

Lass ihn bItte mal ausprobieren ob die Sicherung drin beibt wenn es auf dem Kleinen Stecker die "Selfmadecrimpe" ganz rechts weg lässt. Normalerweise sind die Kabelbäume der einzelnen Stecker mit Bindern gebündelt. Ist das bei ihm auch noch so oder ist der der Kabelbaum geöffnet?

Wo steht das Ding (Stadt)?

[lash]

der flipper steht in paderborn.

wenn er das rote "gechrimpte" kabel abzieht fliegt die sicherung auch.

er schreibt weiter:

Die Kabel sind ausseinander

Aber am Stecker nicht.

Es liegt an dem 10 Poligen-und an position 4 von links/am weissen Kabel

Ich habe jetzt aus dem Stecker jeweils einzeln die Kabel rausgezogen und sobald die weisse reinkommt haut die Sicherung durch

Der Kabel geht nach unten in der kleinen Kasten wo Strom ankommt
