Gottlieb Parts Catalog 1970

[Medusa]

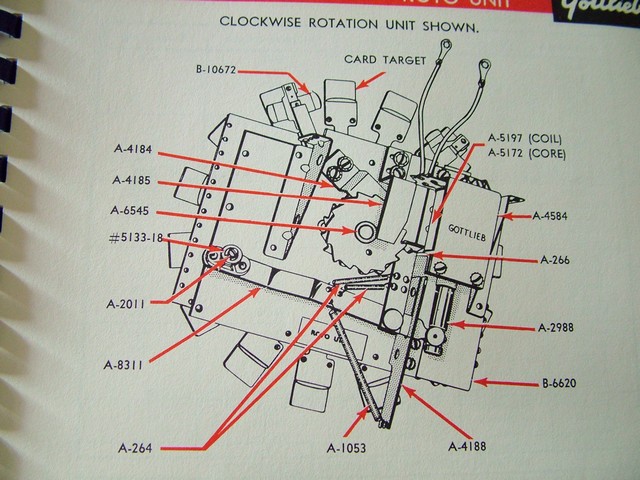

Roto-target system

[Medusa]

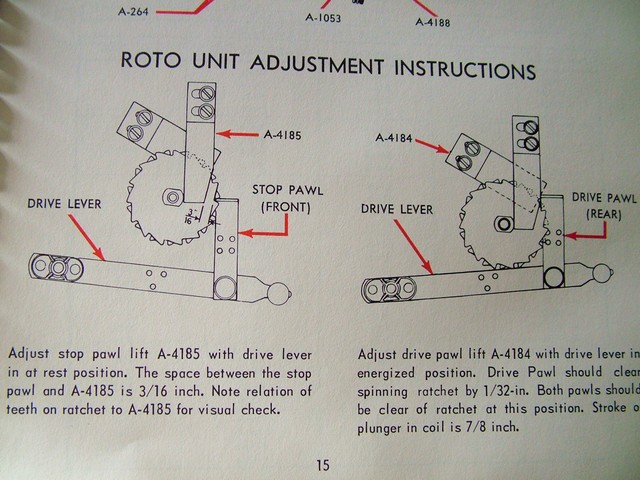

und Instruktionen zum Einstellen besagter roto-targets

Bearbeitet 5. Juli 2008 von Medusa

[Medusa]

so dann, das wärs für den 1970er Katalog. Ich denke, die Zeichnungen können von Nutzen sein, falls mal jemand so ein Spiel hat und ihm nach dem Zusammenbau diverser elemente ein paar Teile übrigbleiben

leider nicht als pdf verfügbar

sollte jemand Interesse an der ganzen Serie von pics haben, bitte per PM anfragen

Gruss

Jean-Claude

[Dr.Boely]

Hallo Jean Claude!

Sehr nett von dir, uns mal einen historischen Einblick in eine Teileliste von echten Flippern zu gewähren!!!

Was mich hierbei interessiert, ist das "Swinging Target Assy" , bei Williams zb. war dies ja ein Motor welcher das Target hin und her bewegte!

Und bei diesem Assy sind zwei gegeneinander gerichtete Spulen verbaut worden, heißt daß das die Hin und her Bewegung " Klack , klack " macht ?

Oder sind die Spulen so geschaltet das sie langsam anziehen, so mit Elko, Entladewiderstand oder so ähnlich ?

Würd mich mal interessieren, zumal ich keinen EM von Gottfried kenn der ein solches Target hat!!!

Gruß vom Rainer

[Volley]

Das Target zuckt ein fach wild rum. Ursprünglich hatte es DREI Stellungen:

Ganz links, ganz rechts und Mitte (beide Spulen ziehen). Leider sind aber die meissten Mechaniken inzwischen verranzt und ausgeschlagen, so das es auch zu Zwischenstellungen kommt....

[Medusa]

das System ähnelt stark dem System von Zaccaria beim Soccerking (oder wohl eher umgedreht - die Zacbrüder haben wohl das billigere System abgekupfert, denn das Motorensystem von Williams ist sicher teurer, aber auch besser)

in Kürze folgt der 76er Teilekatalog - auch sehr informativ aber auch wiederum nur als pics, nicht als pdf

mit beiden Unterlagen dürfte wohl fast alles was GTB in 2 Jahrzenhten gebaut hat, abgedeckt sein

Gruss

Jean-Claude

[Dr.Boely]

War wohl eher in anderen Gottlieb "Coin Operated Machines" verwendet worden oder irre ich mich da?

Mir ist kein Pinball Game bekannt in der ein solches Teil verwendet wurde, oder etwa doch?

Ich meine daß Gottlieb doch vielmehr seine eigenen Erfindungen wie Roto und Vari Target forcierte ?

Kann mich aber auch irren, kenne ja nicht alle Flipper von denen

Schätze aber daß unser " King of EM " aka " Medusa " aka " Jean Claude EM " da mehr weiß

Gruß vom Rainer

[Volley]

Anscheinend wurde das Ding nur im Mayfair (1966) eingebaut und schwabbelte da entweder nach links oder rechts. Bilder müssten in der IPBD sein!

[Medusa]

die Varitarget kommt erst in den 70er Jahre - wird auch im 76er Katalog mit drin sein, ich selber kann mich nicht an eine swinging target à la Gottlieb erinnern - sooooo alt bin ich nun auch wiederum nicht sprich - gespielt habe ich auch schon in den 60ern als Knirps, vor allem in Italien, an ein spezifisches Spiel von damals kann ich mich allerdings nicht erinnern, aber das System finde ich witzig, möglicherweise weniger vorausschabar als die Williams swinging target (deswegen habe ich auch mit 'leider' kommentiert )

letztere war aber auch schon auf mehreren Pins in den 60er Williams Spiele verbaut - Merry Widow hat sogar doppelte swinging target, sodass dies ein populäres feature war und deshelb möglicherweise von Gottlieb nachgeahmt wurde

auch wenn Gottlieb lange führend war, so sind viele Innovationen von anderen eingeführt worden

hier der thread mit dem 76er part Katalog

Jean-Claude

Bearbeitet 8. Juli 2008 von Medusa

[Medusa]

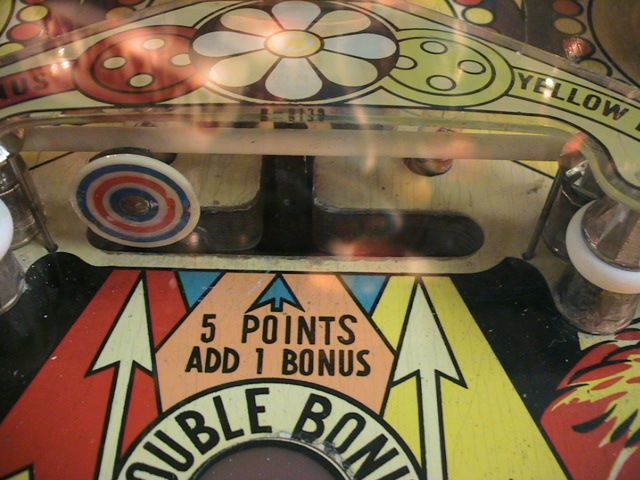

Mayfair Nahaufnahme der swinging target
