Der Sheriff plingt nicht mehr

[lash]

Hallo,

ich habe einen Sheriff von Gottlieb.

http://www.ipdb.org/machine.cgi?gid=2116

Läuft soweit erstmal einwandfrei, außer dass das Glockenspiel nicht mehr tut.

Es wurde auch schon einmal dran rumgebastelt.

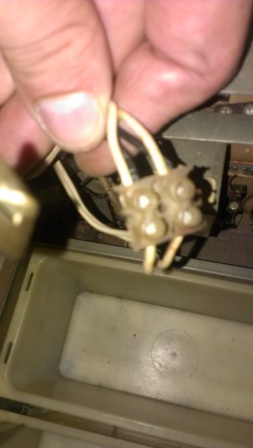

Diese Lüsterklemme ist verbunden mit dem Kabel der Spielzähleinheit links vorne und geht zum Glockenspiel und in die Baackbox

[lash]

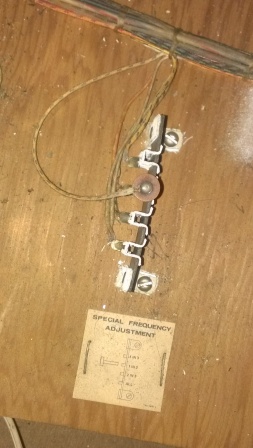

Hier die Ansicht vom Glockenspiel.

Die Kabel gehen auf die rechte Spule

[lash]

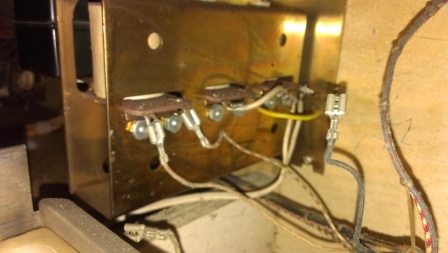

2 Kabel hängen nun dort lose

[lash]

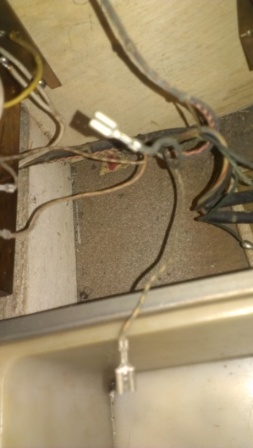

Hier nun die Ansicht aus der Backbox wo die 2 Kabel hin gehen

[lash]

Ich würde das Glockenspiel natürlich nun gerne wieder zum Laufen bringen.

Wer kann mir helfen?

[Medusa]

den Sheriff hatte ich mal HIER vorgestellt

ich kann dir die Unterlagen zumailen

mithilfe DIESEM Thema kommst du der Sache auf die Spur

bräuchte deine Mailadresse

LG

Jean-Claude

Bearbeitet 3. Juli 2013 von Medusa

[Volley]

Schick mir die Unterlagen bitte auch mal,die hab ich noch nicht...

[Volley]

Sieht aus als wenn das Glockenwerk zum aktustischen Anzeigen von Freispielen und Credits umgebaut wurde...

Schau mal vorne rechts auf der Grundplatte. Normalerweise ist da eine 4-Polige Buchse (wo man einen Stecker reinstecken kann). Dieser müsste mit 4 Kabeln belegt sein: schwarz / braun-weiss / orange-Weiss / blau-weiss. Ist der da?

[Medusa]

Schick mir die Unterlagen bitte auch mal,die hab ich noch nicht...

gerade unterwegs

[lash]

Du meinst diesen?

Es ist der erste rechts vorne auf der Platte wo alles verbaut ist.

[Volley]

Nein, der ist es nicht. Fotografier doch mal alle Steckerleisten und lose Kabel die du auf der Grundplatte findest. Wenn Zettel daneben dann mit Zettel fotografieren!

[lash]

habe nur die 2 losen kabel wie oben zu sehen.

rest siehe bilder

[lash]

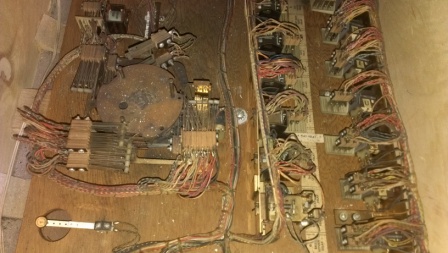

nummer 2

[lash]

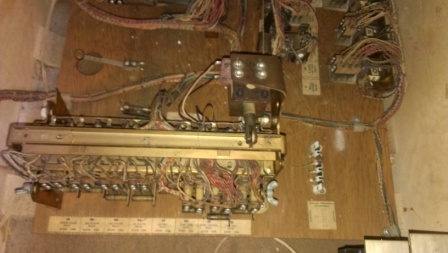

nummer 3

[lash]

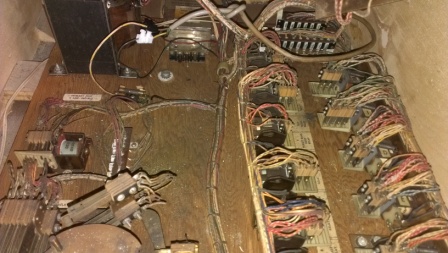

nummer 4 vorne rechts.

knocker und einschaltknopf

[lash]

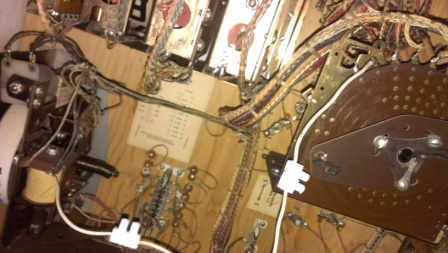

nummer 5.

links vorne die platte mit den sicherungen

[Volley]

Gut, auf der Grundplatte kommen wir nicht weiter. Also zurück zum Glockenspiel. Wenn du die weissen und wild neu verlegten Kabel mal ausser Acht lässt,welche Kabel gibt es dann noch am Glockenspiel oder irgendwo da lose in der Nähe?

[lash]

Lose habe ich 2.

schwarz und gelb blau

an der linken spule sind

weiß orange (links)

weiß braun (rechts)

an der 2. spule ist ein nachträglich angelötetes weißes links, das an die 3. spule links geht.

an der 2. spule ist ein nachträglich angelötetes gelbes rechts, das an die 3. spule rechts geht.

an der 3. spule (die rechte) sind dann die weißen Kabel angelötet

[lash]

habe noch einmal gerade in der backbox geschaut.

ein weißes kabel ist ja an den 2. kontakt von links an der player unit angelötet. dort ist ein gelb blaues kabel lose. ich denke mal dass das dort hin gehört.

ein gelb blaues ist ja auch vor dem glockenspiel lose. hängen die zusammen?

[lash]

keiner mehr ne idee

[Volley]

Das Manual gibt ja leider überhaupt nix her. Also ist etwas Detektivarbeit und Sucherei mit Schaltplan angesagt.

Alle 3 Glocke haben an einem Pol das schwarze Kabel. Ich vermute mal das wird das einzige sein was noch stimmt. Falls nicht, zieh bitte ein schwarzes Kabel von allen drei Glockenspiel Spulen zu einem schwarzen Kabel auf der Grundplatte.

Bleibt noch die andere Seite.

Laut Schaltplan ist unser Ausgangspunkt oben in der Backbox, und zwar an den Relais "L", "M" und "N". Dort muss jeweils an einem normalerweise offenen Kontakt ein Weiss-Rotes Kabel ankommen. Dieses Kabel geht am "L"-Relais auf ein Braun-Weisses, am "M"-Relais auf ein Orange-Weisses und am "N"-Relais auf ein Blau-Weisses Kabel.

Diese drei Kabel (Baun-Weiss, Orange-Weiss und Blau-Weiss) sind die drei Kabel, die an den anderen Anschluss der Glockenspulen müssen.

Du hast nun 2 Möglichkeiten:

ENTWEDER du verfolgst diese Kabel zuerst bis zum Stecker in der Backbox und anschliessend durch den Kabelbaum unten bis du irgendwo entweder auf einen Anschlusstecker triffst oder bei einem offenen Kabel landest

ODER du verfolgst dieses Kabel bis zum Stecker in der Backbox und ziehst von da aus 3 neue Kabel bis zu den Spulen des Glockenspieles.

"L" Relais = 1000 Punkte =Braun-Weiss = längster Klangkörper

"M" Relais = 100 Punkte = Orange-Weiss = mittlererer Klangkörper

"N" Relais = 10 Punkte = Blau-Weiss = kürzester Klangkörper

Danach sollte es bimmeln...

Von der Player-Unit ging serienmäßig NIE ein Kabel zum Glockenspiel. Denke da hat der Aufsteller/Wirt was gebastelt das es bimmelt wenn jemand ein Freispiel holt oder Geld einwirft...

[lash]

also, nochmal.

bei mir ist es so am Glockenspiel:

Lose habe ich 2.

schwarz und weiß blau

an der linken spule sind

weiß orange (links)

weiß braun (rechts)

an der 2. spule ist ein nachträglich angelötetes weißes links, das an die 3. spule links geht.

an der 2. spule ist ein nachträglich angelötetes gelbes rechts, das an die 3. spule rechts geht.

an der 3. spule (die rechte) sind dann die weißen Kabel angelötet

Ich löte nun die weißen ab.

Kommen an die Stelle dann die beiden losen oben oder sitzt an der linken Spule etwas falsch?

Evtl. worden die Kabel ja nur mal abgezogen und man muß sie nur neu aufstecken.

[Volley]

So müssen die Spulen angeschlossen werden:

eine Spule Schwarz und Braun-Weiss

eine Spule Schwarz und Orange-Weiss

eine Spule Schwarz und Blau-Weiss

Selbstverständlich kannst Du das schwarze Kabel von Spule 1 zu Spule 2 und weiter zu Spule 3 auch in einer anderen Farbe machen, wichtig ist nur das da was ankommt.

Alle anderen Kabel gehören da nicht hin und können weg bleiben!

Hier mal ein Beispiel (das Schwarze Kabel wurde mit Gelbem Kabel zu Spule 2 und 3 verlängert):

[lash]

Super, läuft wieder.

Danke

Ein Problem bleibt noch

Bei endzahl zeigt er immer 00

Woran kann das liegen?

[Volley]

Die 00-90 Einheit in der Backbox käuft nicht!
