Jogi54 Geschrieben 18. Dezember 2013 Geschrieben 18. Dezember 2013 Hallo zusammen, nach etwa 8 Jahren nicht ganz fachgerechter Einlagerung möchte ich meinen Dealers Choise gerne wieder zum Leben erwecken. Nach dem ersten einschalten stellten sich alle Zählwerke auf 0. Es viel auf das dieser Vorgang mit etwa der halben wie sonst üblichen Geschwindigkeit ablief. Hab dann die Bodenplatte ausgebaut und versucht diese neben dem Flipper anzuschließen. Die Brücke für den Netzschalter habe ich gefunden aber es muss wohl noch eine Brücke geben denn im ausgebauten Zustand zieht nicht einmal das Look Relaise an. Nur der Score Motor läuft und das Reset Relaise für den 3.+4. Spieler taktet. Weiß jemand welche Brücke ich noch schließen muss? Gruß Jochen
Volley Geschrieben 18. Dezember 2013 Geschrieben 18. Dezember 2013 In Richtung Kassentür müsste es noch einen Slam-Schalter geben!
Jogi54 Geschrieben 21. Dezember 2013 Autor Geschrieben 21. Dezember 2013 Ja Frank ich habe alle Unterlagen. Das Reset Relaise von Spieler 3/4 ist Dauerhaft angezogen, Zählwerke sind alle auf 0 und keine Zählwerkspule angezogen. Die beiden Drähte die zusätzlich eingebaut wurden gehen beide von dem obersten Schalter der Alternator Unit ab. Einer der Kabel geht zur Score Unit an 5 C, der Andere, etwa gleich lang liegt lose im Gerät. Kann gerne Montag ein Foto machen falls das hilft. Jochen

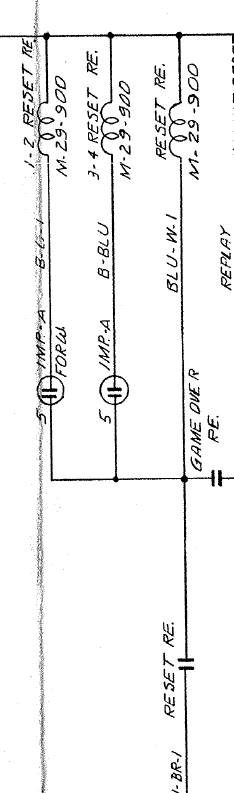

Volley Geschrieben 21. Dezember 2013 Geschrieben 21. Dezember 2013 Die Alternator Unit wurde eingesetzt um solche Dinge wie 2x10 Pf für 1 Spiel zu realisieren. Später wurde dann auf 50Pf 1 Spiel umgestellt, da brauchte man die Alternator Unit nicht mehr. Würde dem Ding also erst einmal nicht zu viel Aufmerksamkeit schenken. Reset Relais: Unter der Annahme das das 1-2 Reset Relais nicht defekt ist (mit Brücke mal testen) kann der Fehler nur am Kontakt des Stapel 5 des Scoremotors liegen. Alle anderen Kontakte sind auch für 1-2 Reste identisch!

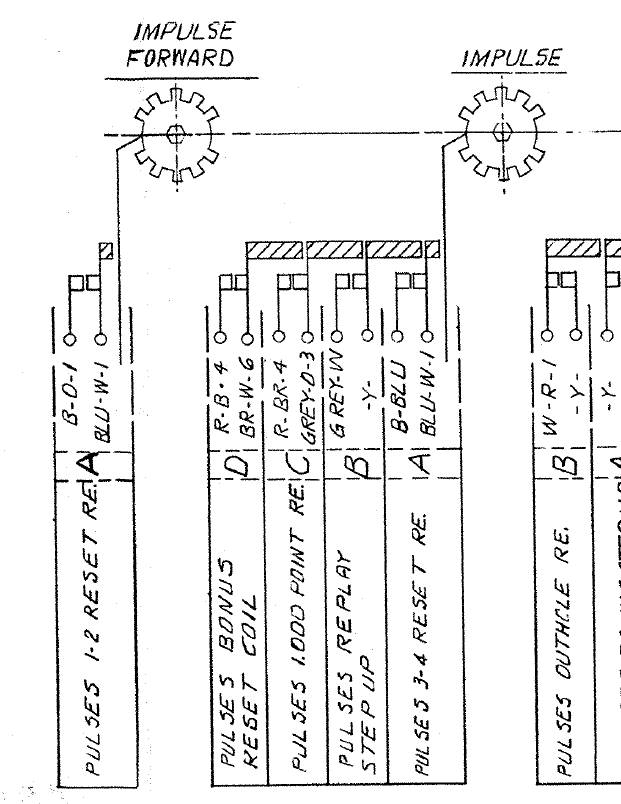

Volley Geschrieben 21. Dezember 2013 Geschrieben 21. Dezember 2013 Der Unterschied: Reset 1-2 wird von der letzten Impulsscheibe des Scoremotors, Kontakt A aus gepulst (Kontakt ganz außen, nicht an der Motorseite), Reset 3-4 wird von der vorletzten Impulsscheibe Kontakt A des Scormotors gepulst, unterster Kontaktstapel. Bitte da mal kontrollieren und evt justieren. Auch drauf achten ob vielleicht Schrauben oder Lötzinn an den Anschlüssen eine Brücke bilden!
Volley Geschrieben 21. Dezember 2013 Geschrieben 21. Dezember 2013 Schau bitte auch noch mal nach den Steckverbindungen im Kopf. Sind die richtig aufgesteckt? Bitte auch Kabelfarben vergleichen!!!
Jogi54 Geschrieben 21. Dezember 2013 Autor Geschrieben 21. Dezember 2013 War gerade nochmal am Flipper und habe alle Zählwerke auf 1 gestellt und ein neues Spiel gestartet. Reset Relaise 1-2 + 3+4 bringen die Zählwerke auf 0. Dann bleibt RR 3-4 angezogen. Wenn ich den vorletzten Kontaktstapel leicht mit dem Schraubendreher vorne anhebe fällt für diesen Moment das RR 3-4 ab. Es ist bald so als wäre dieser Kontakt in seiner Funktion genau umgekehrt als er sein sollte. Durch die Steuernocken auf dem Rad soll doch der Kontakt geöffnet werden, oder?
Volley Geschrieben 21. Dezember 2013 Geschrieben 21. Dezember 2013 Schau dir den UNTERSTEN Kontakt auf dem VORLETZTEN Stapel mal genau an. Der Kontakt muss durch die Nocke geschlossen werden. Ohne Nocke muss der Kontakt offen sein. Wenn der falsch rum eingebaut wurde dann öffnet die Nocke ihn. Das würde deinen Fehler erklären! ALLE Kontaktpaare auf dieser Nockenwalze sind normalerweise offen und werden durch die Nocke geschlossen!
Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 Zum Verständnis: Scoremotorkontakte in den Plänen: A ist ein Öffner (Normal geschlossen, wird durch Nocke geöffnet, der Arbeitskontakt ist OBEN) B ist ein Schliesser (Normal offen, wird durch Nocke geschlossen, der Arbeitskontakt ist UNTEN) C ist ein Wechsler (unten normal zu, oben Normal offen, Nocke öffnet unten und schliesst oben, der Arbeitskontakt ist in der Mitte)
Jogi54 Geschrieben 22. Dezember 2013 Autor Geschrieben 22. Dezember 2013 Danke Frank, wenn ich meine Frau überreden kann fahren wir gleich nochmal zu dem Lager und sehen nach. Aber vermutlich ist es wirklich so das da jemand den Stapel falsch zusammengebaut hat.

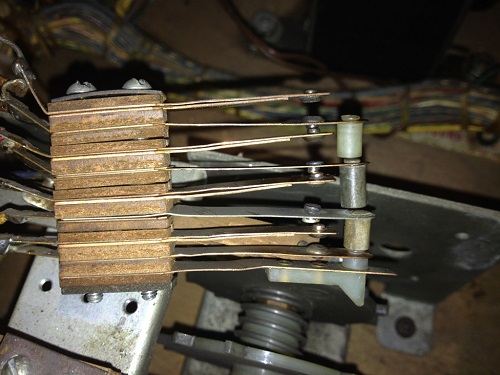

Jogi54 Geschrieben 22. Dezember 2013 Autor Geschrieben 22. Dezember 2013 Es ist wohl wirklich so das alle Kontakte von der Schaltnocke geöffnet werden. Hab versucht ein Foto anzuhängen aber irgendwie mache ich was nicht richtig.
Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 Hab versucht ein Foto anzuhängen aber irgendwie mache ich was nicht richtig. Max 100kb, max 800x600
Jogi54 Geschrieben 22. Dezember 2013 Autor Geschrieben 22. Dezember 2013 (bearbeitet) Noch ein Versuch.... Ne das wird nix Bearbeitet 22. Dezember 2013 von Jogi54

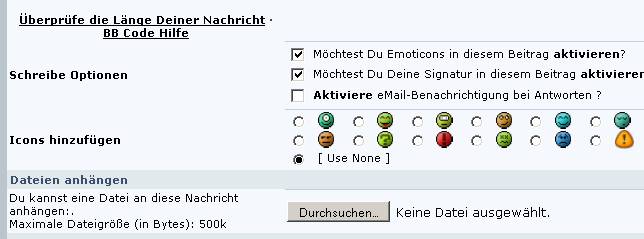

Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 Bitte nicht versuchen externe Bilder einzufügen, z.B.über den IMG Button. Nutz das Feld unten (Datei anhängen,durchsuchen...) und lade das Bild von deiner Platte hoch.
Jogi54 Geschrieben 22. Dezember 2013 Autor Geschrieben 22. Dezember 2013 Hab ich auch genauso gemacht. das Bild ist 77 KB groß. Wenn ich auf Beitragsvorschau gehe dann sehe ich es schon nicht.

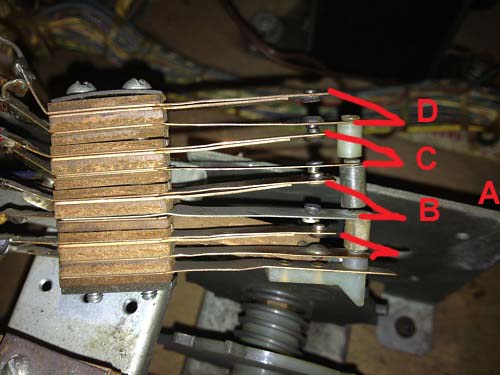

Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 In der Vorschau werden die Bilder auch nicht angezeigt. Die Kontakte sind so OK! Achte beim einbau darauf das sie unztereinander keinen Kontakt haben! Wenn der Untere Kontakt von B mit dem Oberen Kontakt von A Kontakt hat, holt er sich den Strom darüber!
Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 Das A ist verrutscht.... Sollte unter B stehen...
Volley Geschrieben 22. Dezember 2013 Geschrieben 22. Dezember 2013 Normalerweise ist zwischen den Kontaktstapeln Fischpapier (Isolator)!
Jogi54 Geschrieben 22. Dezember 2013 Autor Geschrieben 22. Dezember 2013 Dann baue ich das morgen mal wieder ein. War mir nur komisch das das RR 3-4 beim leichten anheben des Stapels abgefallen ist. Werde aber alles noch genau kontrollieren. Danke
Volley Geschrieben 23. Dezember 2013 Geschrieben 23. Dezember 2013 Achte beim zusammenbau darauf das ALLE 4 Kontaktpaare offen sind und keinen Kontakt zum nächsten Kontakt haben. Die Kontakte dürfen nur schließen wenn die Nase auf der Nocke läuft. Auch an den Lötenden checken ob da nix zusammmen kommt!
Jogi54 Geschrieben 29. Dezember 2013 Autor Geschrieben 29. Dezember 2013 Kontaktsatz justiert und wieder eingebaut. RR-3-4 ist jetzt ruhig und die Kugel wird ausgeworfen. Das Eine oder Andere wird zwar noch nicht oder falsch gezählt aber ich versuche es erst mal alleine. Danke Frank
Jogi54 Geschrieben 9. Januar 2014 Autor Geschrieben 9. Januar 2014 So, Bonus geht wieder. Hab nur das Gefühl das da mit der Score Unit noch einiges nicht stimmt. Gibt's eigentlich irgendwo einen Hinweis ob die Schalterstapel auf der Score Unit in die vorderen oder in die hinteren Verschraubungen müssen?
Volley Geschrieben 9. Januar 2014 Geschrieben 9. Januar 2014 Eigendlich egal, weil der Lauf der Einheit durch die Kontakte selbst gesteuert wird. Normalerweise immer so das die Schaltnase oben mittig ist. Auf alle Fälle müssen ALLE Stapel gleich montiert sein!

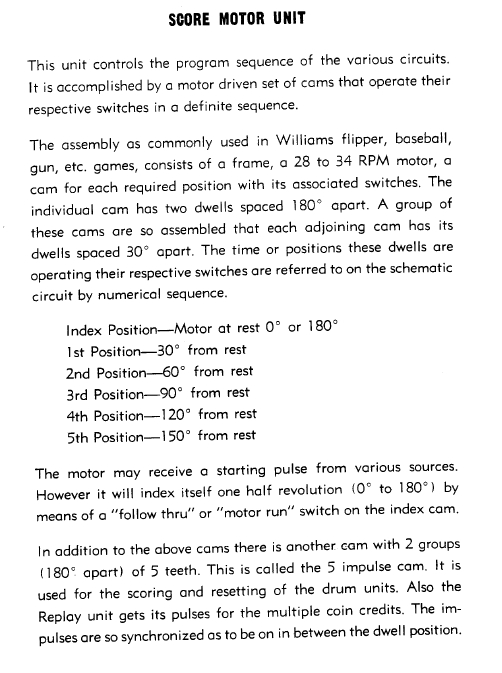

Volley Geschrieben 9. Januar 2014 Geschrieben 9. Januar 2014 Das ist alles was die Schulungs-Unterlagen von Williams zum Thema her geben:
Jogi54 Geschrieben 10. Januar 2014 Autor Geschrieben 10. Januar 2014 Das Ding bringt mich um. Das spielen mit einem Spieler geht jetzt aber wenn ich den zweiten Spieler aktiviere zieht kurz das Gameover Relaise an und dadurch bleibt es dann bei Spieler eins.
