Nun gehts ans eingemachte! Die Platinen werden überholt...

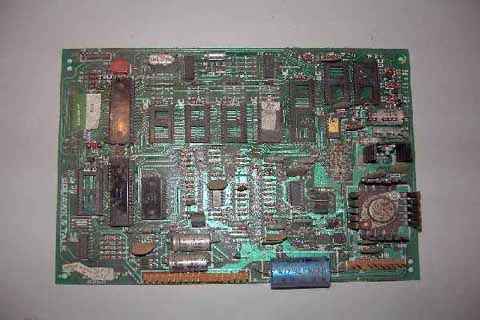

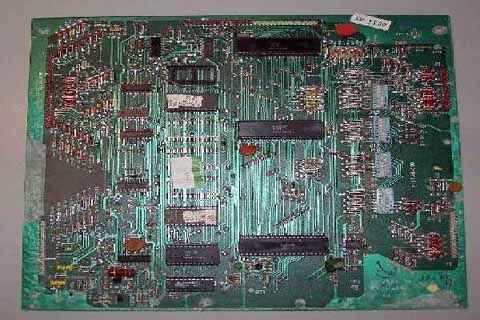

Hier mal ein Bild der MPU vor beginn der Arbeiten. Der untere Teil ist leicht korrodiert. Dies kommt vom ausgegasten Akku sowie von der Feuchtigkeit der die Maschine anscheinend ausgesetzt war. Die Überholungsschritte im einzelnen wird Skateball in einem separaten Thread posten!


  • Antworten 75
  • Erstellt
  • Letzte Antwort

Top-Benutzer in diesem Thema

  • Volley

    76

Geschrieben

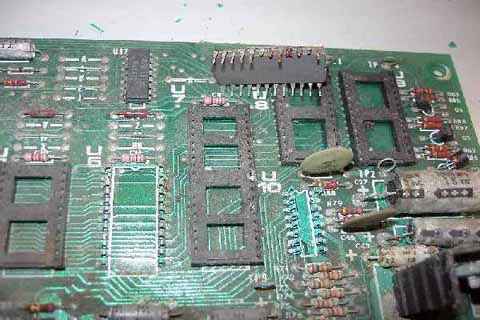

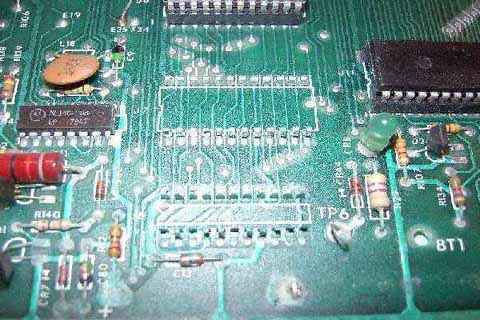

Hier das eigendliche Problem! Dier Sockel von U7 (6810) und U8 (5101) sind total oxidiert und die Kontakte zum Teil abgebrochen und vergammelt...


Geschrieben

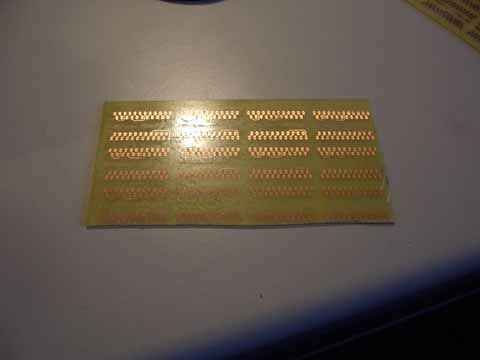

Der 5101 wird durch einen EE-Prom Adapter ersetzt werden (spart einen neuen Akku). Dies ist eine Platine mit Adapter-Rohlingen. Diese wurde von einem Freund geäzt...


Geschrieben

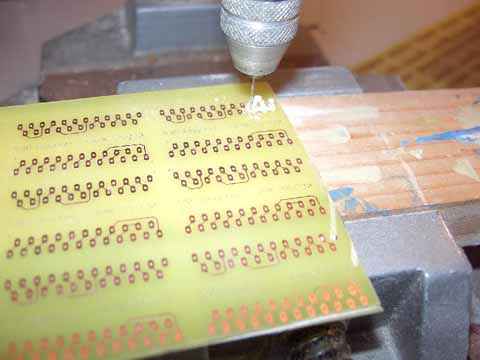

Der Adapter wird zuerst gebohrt...


Geschrieben

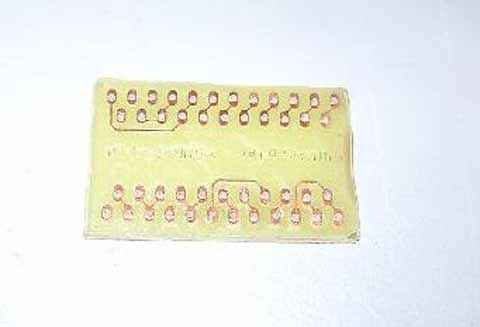

.. und anschliessend zerteilt. Übrig bleiben kleine einzelne Adapterplatinen die dann eingebaut werden können... Mehr dazu in Skateballs Thread...


Geschrieben

Inzwischen habe ich mir das Soundboard vorgenommen.

Hier noch mal ein Bild des Ausgangszustandes...


Geschrieben

Zuerst wurde die Platine gründlich mit Bürste und warmen Wasser gereinigt...


Geschrieben

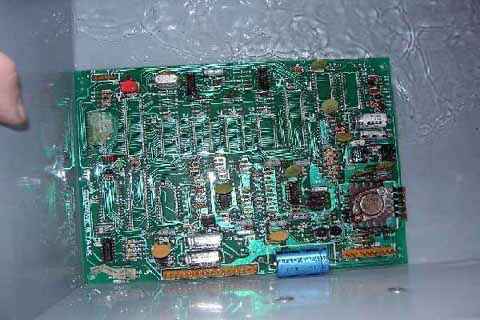

Anschliessend gabs ein Bad in Isopropanol (Alkohol 99% aus der Apotheke).

Dabei wird das ganze Wasser welches sich unter den Komponenten gesammelt hat wieder verdrängt. Anders wäre schlecht wegen Rost...


Geschrieben

VOR der Reinigung wurden noch die Plastiksockel entfernt. Dabei kam dann auch einiges an abgesissenen Kontakten, Grünspan und Rost zu Tage... Auch das Eprom hat nicht überlebt. Einige Beinchen waren weggerostet...


Geschrieben

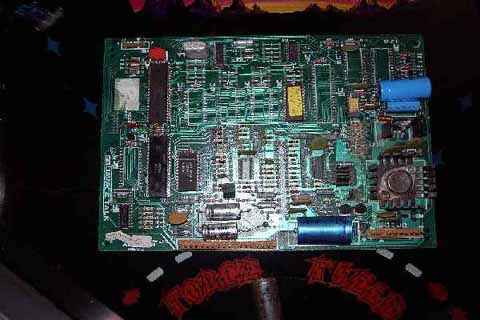

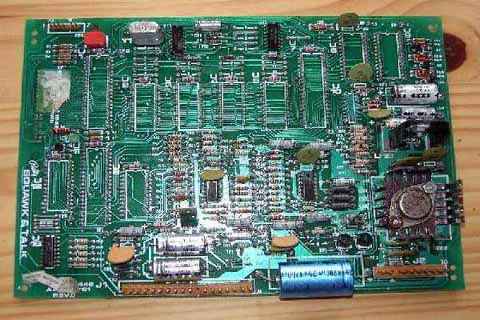

Das Eprom wurde neu gebrannt und die Jumper geändert (2732 statt 2532 eprom), die defekte MPU und die Pia sowie der abgerostete Verstärker wurden erneuert... So sieht das Ding nun aus! Der erste Test war dann leider (noch) nicht von Erfolg gekrönt. Irgendwo ist noch ein kleiner Fehler. Das ist dann ein Fall für den Spezi mit dem Oszi (Rolf)...


Geschrieben

Als letzte Aktion des Tages wurden dann noch die Zielscheiben auf dem Spielfeld demontiert. Die Stahlteile bekommen nun erst mal eine Kur um Tumbler spendiert.

Das sind die Stahlteile vor der Kur:


Geschrieben

Während der Tumbler nun tumbelt wird wieder neues Futter besorgt!

Hier noch einmal ein Überblick über das Spielfeld. Die 4 Ziele links und rechts sind schon abgebaut un liegen im Tumbler...


Geschrieben

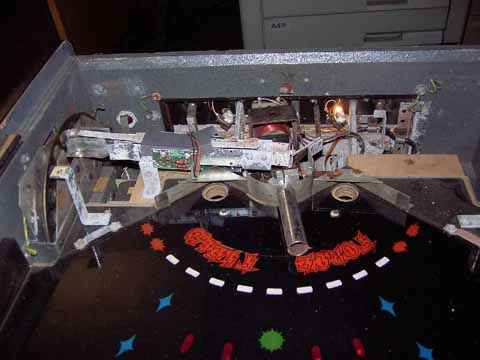

Dies ist der untere Bereich welcher sich normalerweise unter dem Apron verbirgs von hinten aus gesehen! In der Mitte die Kanonenspule und darüber nach links laufend die Ladevorrichtung...


Geschrieben

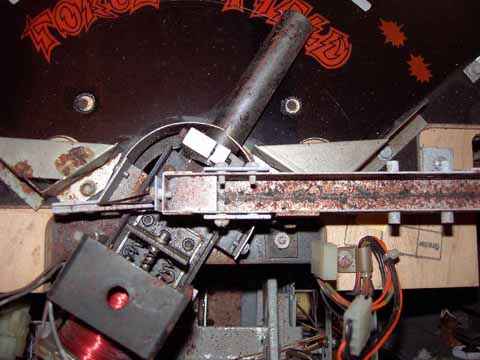

Die Ladevorrichtung mal in groß. Die beiden Lichtschrankenplatine links und rechts der Kugelrinne habe ich schon demontiert. Diese detektieren ob sich Kugeln in der Ladevorrichtung befinden und schaltzen den Fördermotor an und aus! Der Förermechanismus ist also im gegensatz zum Hyperball NICHT dauernd in Betrieb!


Geschrieben

Nachdem nun das obere Abdeckblech der Kugelrinne entfernt ist findet der Blick darunter wieder nur eines: ROST...


Geschrieben

Noch ein paar Schrauben und die kompette Kugelrinne ist gelöst und entfernt. Sieht nach Akkord für den Tumbler aus...


Geschrieben

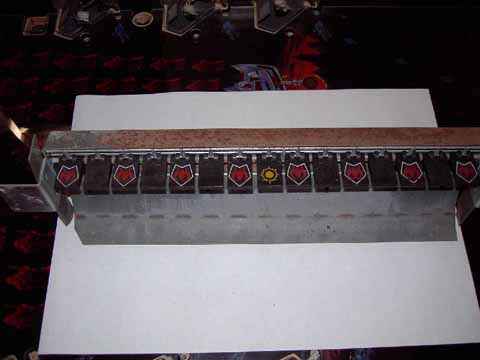

Nach dem Lösen von ein paar Schrauben kannman auch die Haupttargetbank am Kopfende entfernen. Dies ist die Bank mit den Zielscheiben von vorne...


Geschrieben

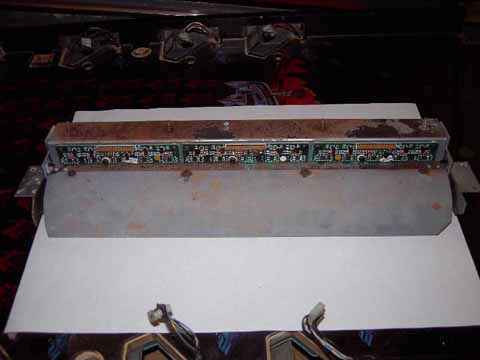

... und das ist sie von hinten! Man kann gut die Platinen mit den Optos erkennen. Der rapid Fire ist damit Ballys erste Maschine in der Optos an Stelle mechanischer Schalter eingesetzt wurden. Eine Technik, die erst später bei den DMD's wieder zum Einsatz kam!


Geschrieben

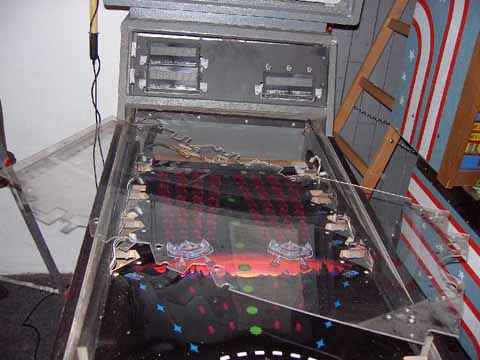

Nachdem nun alle Aufbauten am Spielfeldrand demontiert sind, kann man die Spielfeldplexiglasscheibe abnehmen! Der Rapid Fire hat nämlich keine lackierte Oberfläche sondern eben diese Plexiglasscheibe. Etwas ähnliches wurde auch beim Elekra an der unteren Haupt-spielfläche gemacht!


Geschrieben

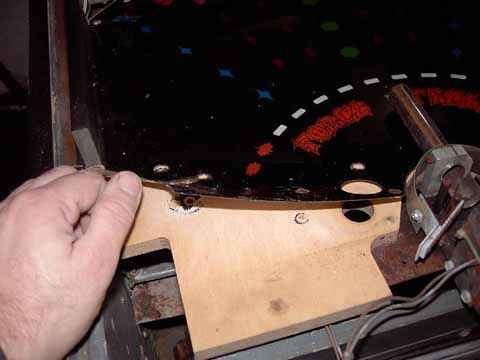

Das Spielfeld selbst ist aber (im Gegensatz zum Elektra wo es in traditioneller Bauweise auf Holz gedruckt wurde) auf eine etwas dickere Folie gedruckt worden.


Geschrieben

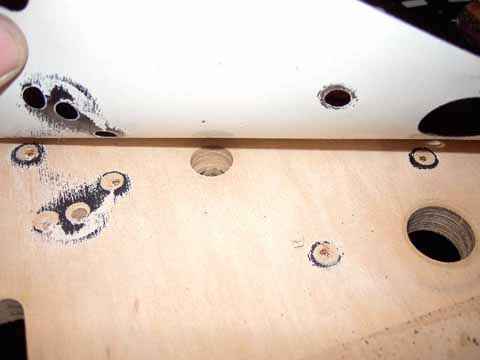

Hebt man die Folie vorsichtig an, bleibt nur noch ein gelöchertes Brett übrig, das eigendlich nur noch als Halterung für die Lampenfassungen etc dient. Leider kann man die Folie nicht ganz abziehen, da sie zum Teil verklebt zu sein scheint. Könnte aber auch Feuchtigkeit sein die sich dort festgesetzt hat... Das werde ich auch noch herausfinden...


Geschrieben

Und weiter geht's mit dem zerlegen! Ein paar Schrauben gibt es noch...

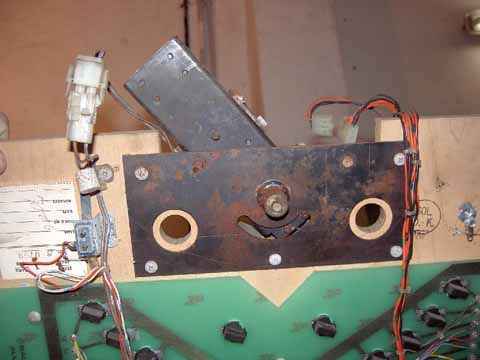

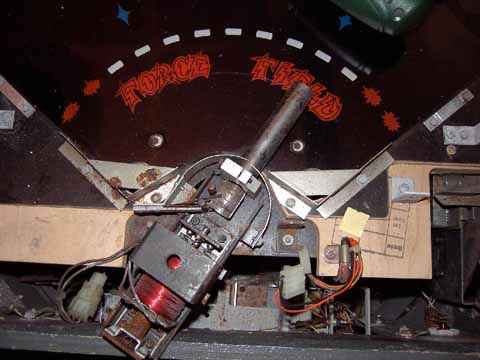

Dies ist die Grundplatte der Kanone. Die ganze Einheit ist mit ein paar Schrauben von unten befestigt. Nach lösen dieser Schrauben kann die komplette Kanoneneinheit entfern werden. Dankbarerweise hat Bally schon Zwischenstecker eingebaut!


Geschrieben

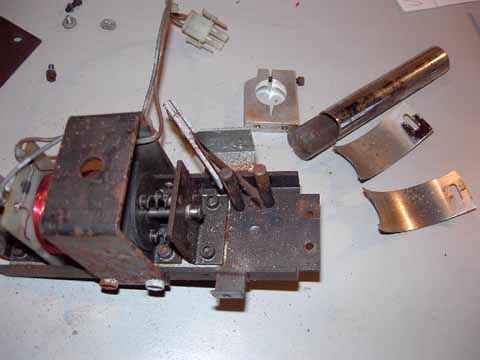

Die Ausgebaute Kanone (schon teilzerlegt). Und der Blick fällt auf: ROST


Geschrieben

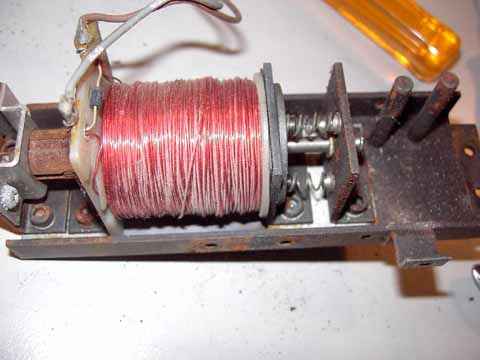

Die Kanonenspule mit dem Plunger! Rechts ausgeschlagen links angerostet....


Geschrieben

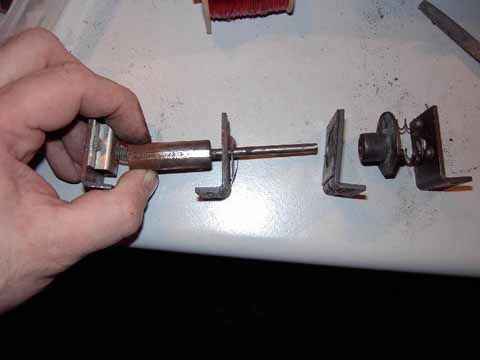

Der komplette ausgebaute Plunger! Auf der linken Seite ist ganz gut eine zusätzliche Feder zu erkennen, die den Plunger schnell in die Ausgangsposition zurückholt. Dies ist notwendig um die hohe Schusszahl zu erreichen!
