Jogi54 Posted April 15, 2015 Posted April 15, 2015 Hallo zusammen, bei meinem Jungle zieht sofort nach dem einschalten das First-Ball-Relais sowie die Knocker-Spule an. Leider habe ich Schaltbild. Wo kann ich mit der Fehlersuche starten? LG Jochen
Volley Posted April 15, 2015 Posted April 15, 2015 Ich würde die komplette Bodengruppe ausbauen und ALLE Kontakte kontrollieren und justieren. Das geht wesentlich schneller als die Einzelsuche. Wenn Du alle Relais und Kontakte gecheckt hast, sollte der Flipper zu 99% laufen! Falls du so ein billiges 24V Stecker-Netzteil (Weihnachtsbaumbeleuchtung) hast, kannst Du sogar die Spulen einzeln testen.
Jogi54 Posted May 11, 2015 Author Posted May 11, 2015 Hab es am Wochenende erst geschafft alles zu reinigen. Ergebnis: Spiel lässt sich starten, alle Zählwerke gehen auf 0 Die Bonus subtract Spule arbeitet ständig und bleibt auch bei geöffnetem Kontakt nicht stehen.
Jogi54 Posted May 15, 2015 Author Posted May 15, 2015 Update: Der Kontakt an der Bonuseinheit muss natürlich in der 0 Position geschlossen sein. Das funktioniert jetzt wieder. Allerdings wird die Kugel nicht ausgeworfen. Das Ball-Return-Relay zieht an aber weiter passiert nichts. Wird die Kugel per Hand zum Abschuss transportiert kann normal weiter gespielt werden. Allerdings schaltet der Flipper weder auf die nächste Kugel noch auf den nächsten Spieler.
Volley Posted May 15, 2015 Posted May 15, 2015 Könnte ein schlechter Kontakt am Ball Return Relay sein oder am Scoremotor. Hast Du (die beim anziehen geschlossenen) Kontakte am Ball Return Relay mal zusätzlich mit dem Alligator-Kabel gebrückt? Wenn es dann immer noch nicht geht den Kontakt am Scoremotor checken. Die Outholespule ist OK?
Jogi54 Posted May 16, 2015 Author Posted May 16, 2015 Es war der Kontakt am Score-Motor. Danke Frank. Jetzt werde ich mich an den nächsten Fehler machen. Flipper geht nach dem letzten Ball ( 3 oder 5 ist egal ) nicht in Game Over.
Jogi54 Posted May 17, 2015 Author Posted May 17, 2015 Das Last Ball Relais ist jetzt sauber und die Kontakte schließen alle richtig. Es zieht aber nicht an bei der letzten Kugel.
Volley Posted May 17, 2015 Posted May 17, 2015 Dann kontrollier mal die Player Unit in der Backbox. Da sowohl vorne den Schleifer wie auch oben die Schalterpakete.
Volley Posted May 17, 2015 Posted May 17, 2015 Das Game Over Relas an sich haste aber schon getestet?
Jogi54 Posted May 24, 2015 Author Posted May 24, 2015 Der Stapel 2 C ist ok. Die Spule vom Last Ball Relais auch. Die Lampe vom Doppelbonus geht an ( ich denke mal das das richtig ist beim 3.Ball ) Was er jetzt noch macht ist beim umschalten auf den nächsten Ball läuft die Player Unit einen Schritt zu weit. D.h. 1.Kugel normal, 2.Kugel wird auf dem zweiten Spieler gespielt, die dritte auf dem dritten Spieler. Nach der 5.Kugel wird die Kugel weiter ausgeworfen aber Punkte werden nicht mehr gezählt.
Volley Posted May 24, 2015 Posted May 24, 2015 Gnau das hatte ich schon mal! Bitte ALLE Kontakte an der Player Unit kontrollieren. Die Player Unit muss auch sauber steppen (weiterschalten)! Die kontakte müssen richtig ÖFFNEN und schließen!
Jogi54 Posted May 30, 2015 Author Posted May 30, 2015 Hab jetzt alles sauber. es kommen aber immer noch 5 Impulse auf die Payer Unit beim umschalten auf den nächsten Ball.
Volley Posted June 5, 2015 Posted June 5, 2015 Bin wahrscheinlich am Mittwoch in Wuppertal. Vielleicht klappts ja...
Jogi54 Posted June 13, 2015 Author Posted June 13, 2015 Fehler gefunden. Es waren ALLE oberen Kontakte an der Player Unit dauerhaft geschlossen!! Jetzt muss ich mir noch die Kredit-Anzeige vornehmen. Die war ausgebaut und alle Drähte abgelötet. Ist schwer ohne Schaltbild. Die Spulen für UP und Down werden nicht angesteuert. Vermutlich habe ich die Drähte nicht richtig angeschlossen.

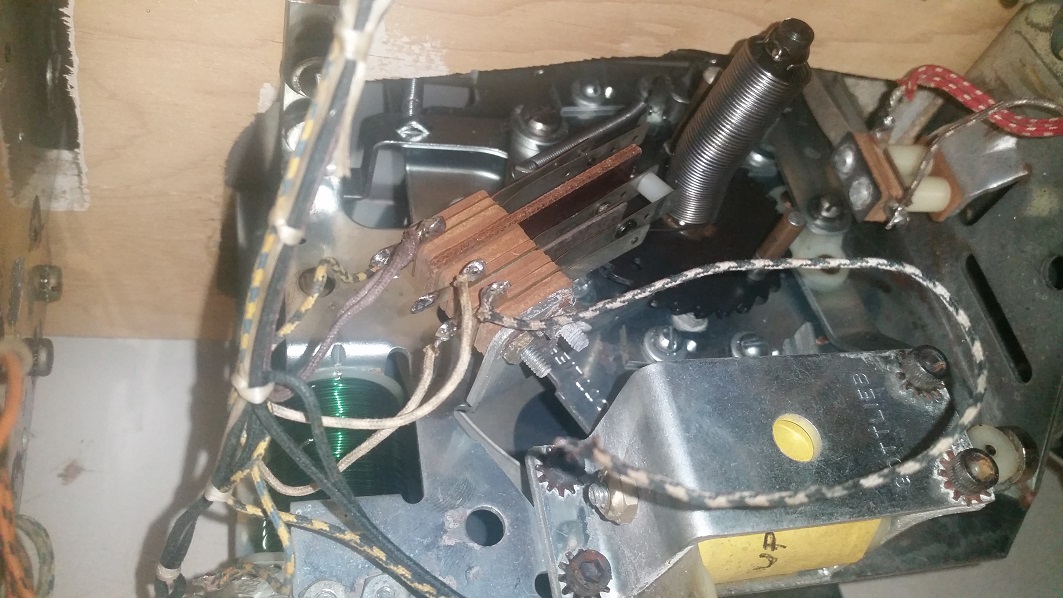

Volley Posted June 13, 2015 Posted June 13, 2015 Na da lag ich mit dem Tip ja garnicht so falsch... Mach bitte mal ein Foto von der Credit Unit. Wenn man die Kabelfarben nicht erkennen kann, schreib sie bitte in den Post mit rein! Ich schau dann mal was ich finde...

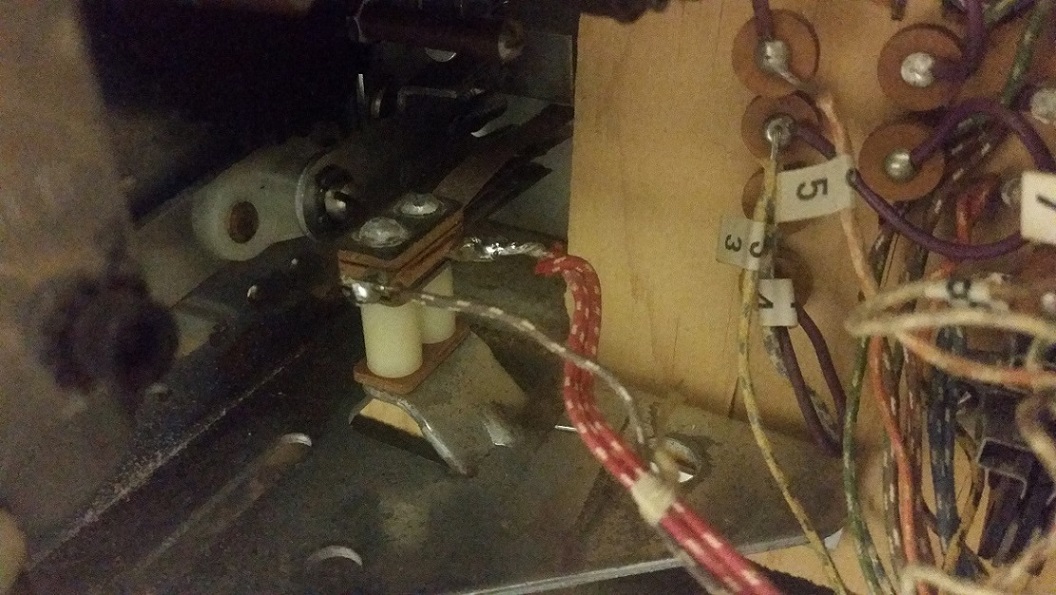

Jogi54 Posted June 14, 2015 Author Posted June 14, 2015 Der Kontakt vom Knocker. Ich denke das der richtig ist denn wenn ich den schalte höre ich das schlagen des Knockers.

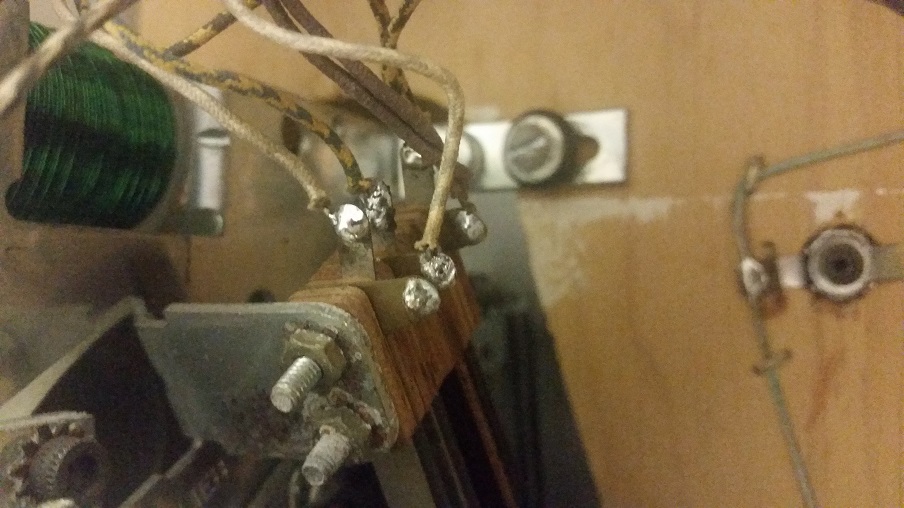

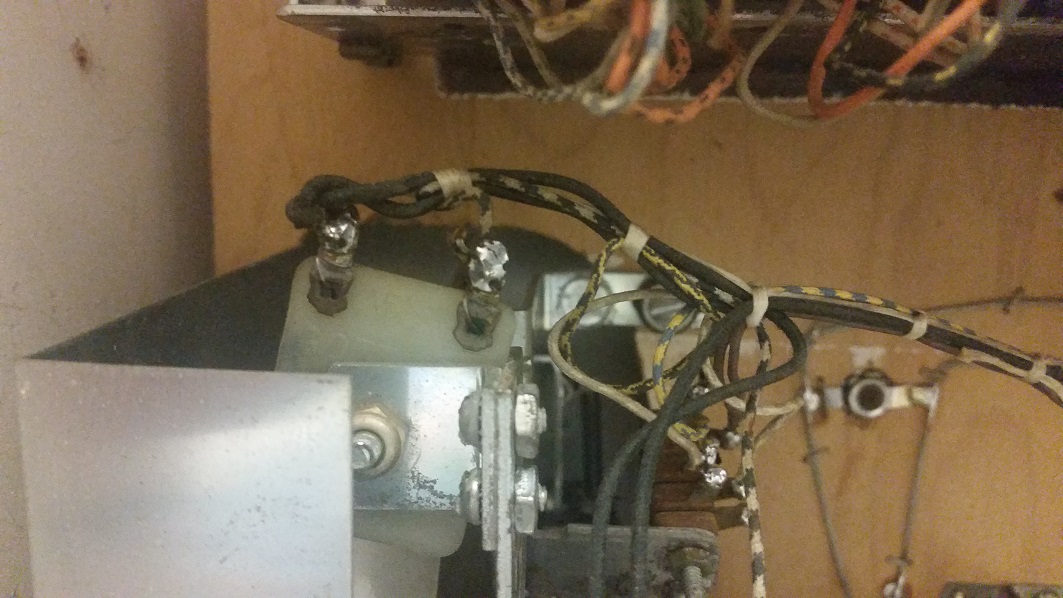

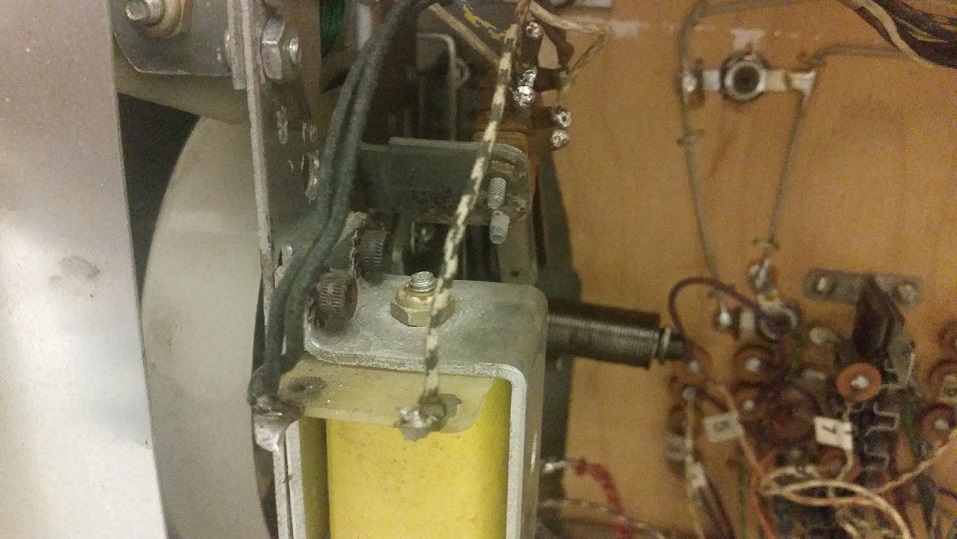

Jogi54 Posted June 14, 2015 Author Posted June 14, 2015 Farben von hinten nach vorne: 2 x Gelb-Schwarz 2 x Violett 1 x Gelb-Blau 1 x Weiß-Grau 1 x Weiß-Grau 1 x Frei

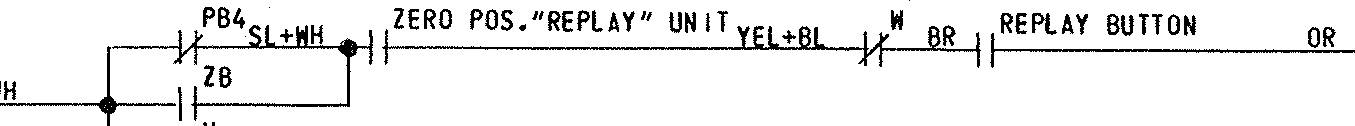

Volley Posted June 14, 2015 Posted June 14, 2015 Laut Plan: Credit UP: Schwarz und Grau (Kabel kommt vom Kontakt an der Seite der bei 18 öffnet und sollte spätestens da auf Grau wechseln) Credit down: Schwarz und Blau-Schwarz (Kabelfarben sind die selben wie am Spielezähler! Die Spulen sind parallel geschaltet!)
Volley Posted June 14, 2015 Posted June 14, 2015 Der dritte Kontakt an der Seite welcher bei "0" öffnet kommt vom Creditknopf! Da stehel leider keine Kabelfarben dran, aber es liegen da 115 Volt an!
Jogi54 Posted June 14, 2015 Author Posted June 14, 2015 Ich sehe gleich mal nach. Der Kreditknopf (Spielstart) funktioniert übrigens
