EM-Flipperumbau Belique

[Volley]

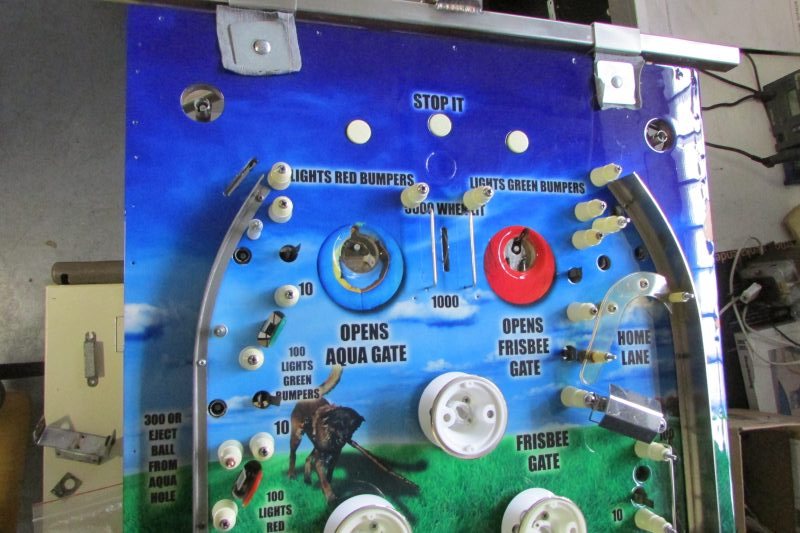

Close Up unteres Spielfeld

[Volley]

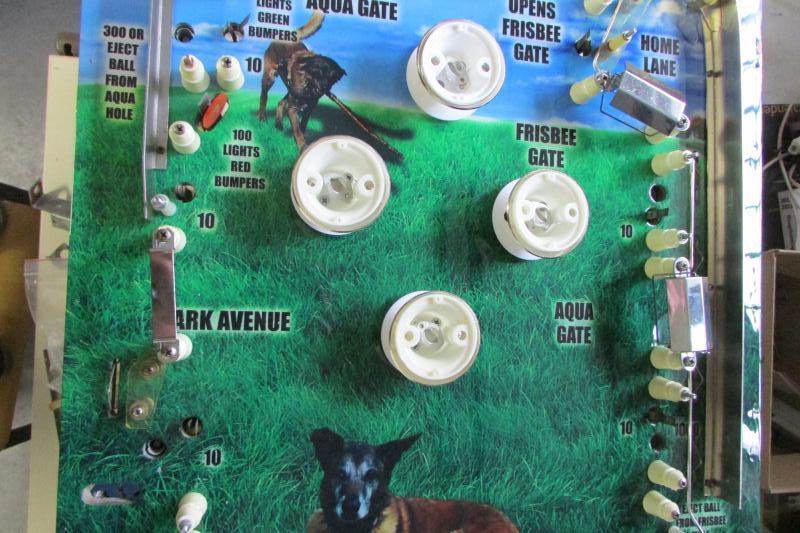

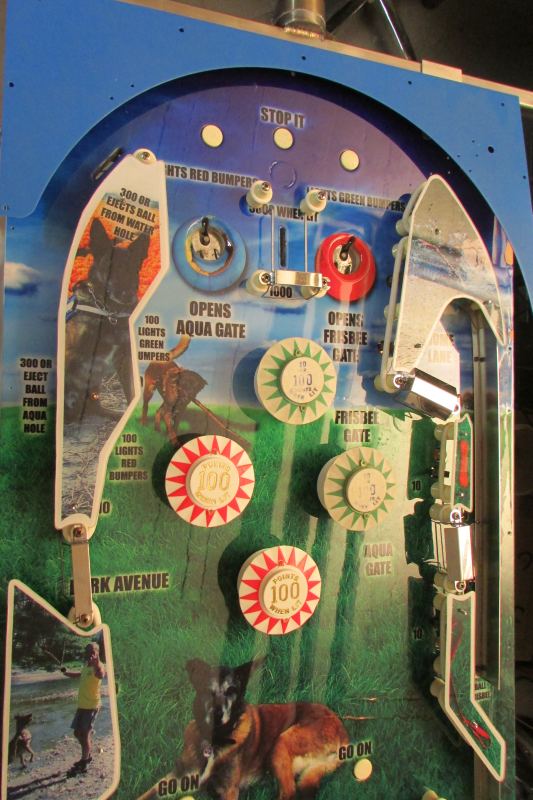

Close Up Mitte

[Volley]

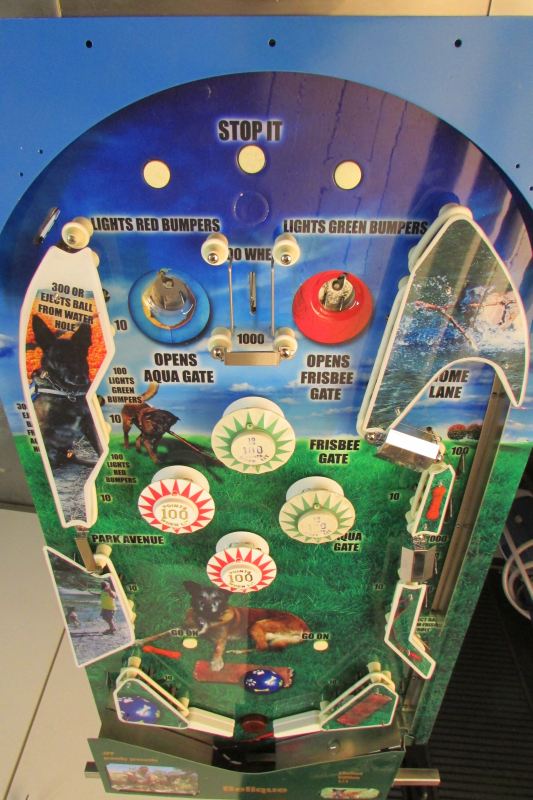

Und oberes Spielfeld. Beim Zusammenbau ist übrigens ein "Spielfeldtipper" eine sehr große Hilfe!

[Volley]

Auch unter dem Spielfeld muss alles wieder montiert werden. Auch die "Masseleitungen" wurden neu verlegt

[Volley]

Bei einigen Dingen wie z.b. den Kugeltoren ist man froh mehr als 2 Hände zu haben....

[Volley]

Anpassen der Spielfeldplastics. Hier müssen die Löcher passend zu den posts gebohrt werden

[Volley]

Oberes Ende:

[Volley]

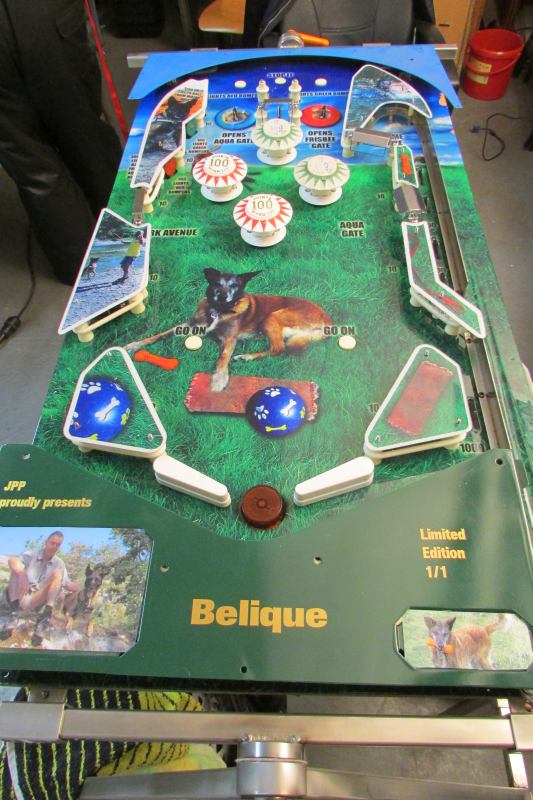

Und noch mal die Totale:

[Volley]

Die Plasics wurden vorher auch mit Photoshop erstellt. Näheres in diesem Thread

Auch hier erfolgte der erste Kontrollausdruck auf Papier

[Volley]

Der eigendliche Druck geschah dann gespiegelt auf klarem Lexan. Dazu braucht man aber einen Drucker der auch weiss drucken kann.

[Volley]

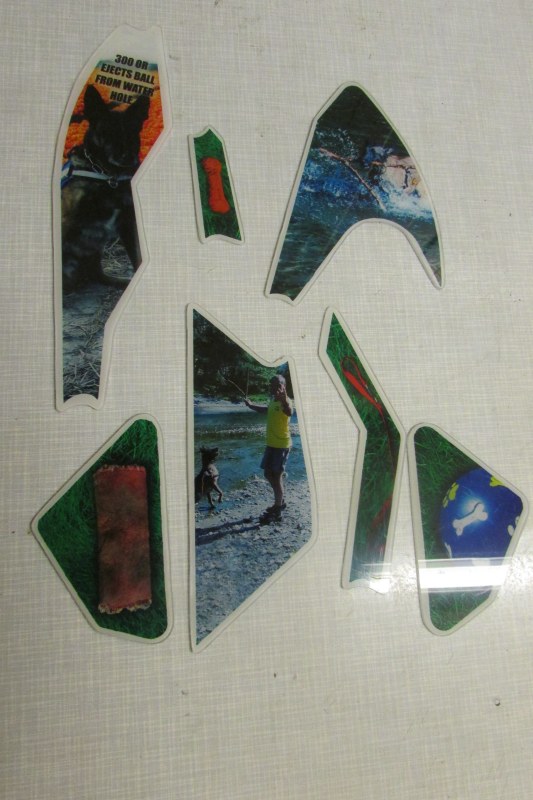

Aus der Lexanplatte wurden die Plastics dann ausgeschnitten. Hier geschah es von Hand, man kann sie aber auch mit dem Lasercutter ausschneiden lassen

[Volley]

Als nächstes geht es an das Backglas. Dieses Motiv soll es sein...

[Volley]

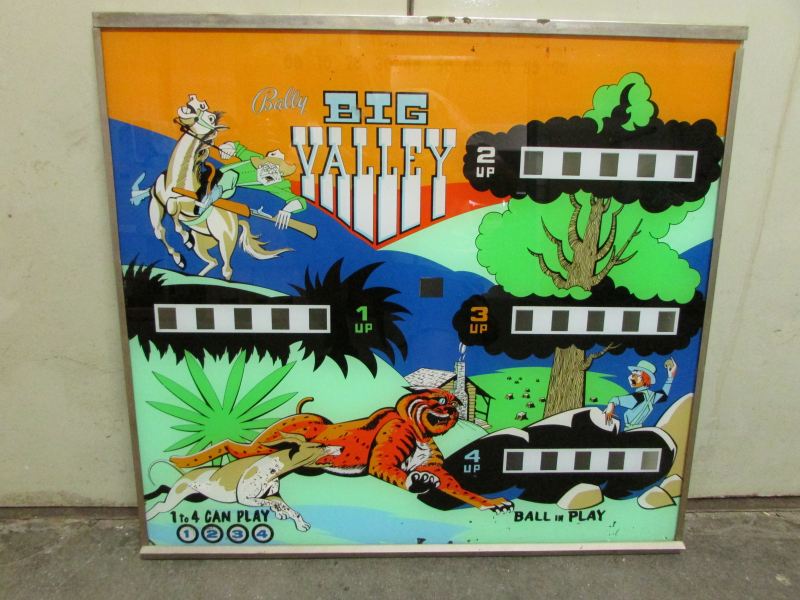

Da Jörg noch zwei weitere Big Valleys besitzt, war es zum Glück kein Problem ein Backglas zu bekommen und einzuscannen. Dies ist wichtig für die Position der Ausschnitte für die Punkteanzeigen und die Beschriftung

[Volley]

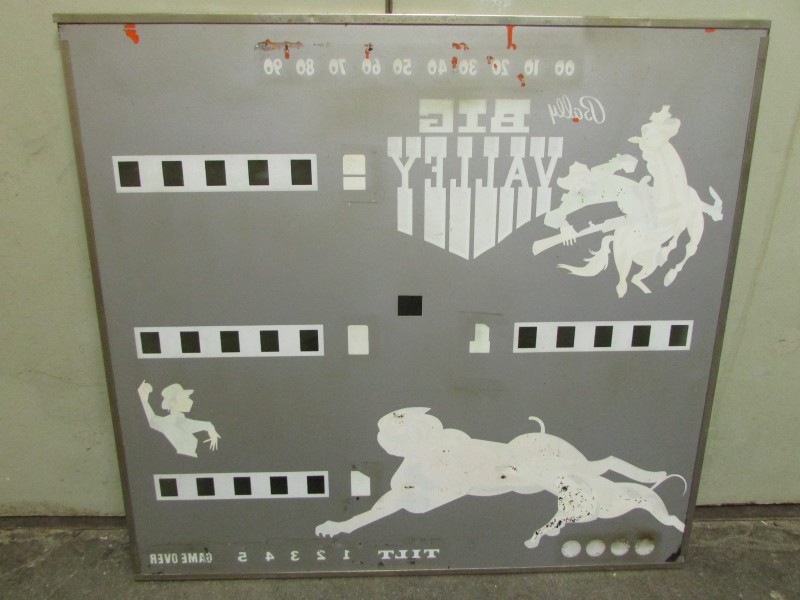

Genau so wichtig ist ein Scan der Rückseite. Hier wird mit der Maske festgelegt wo Licht durch die Scheibe scheint und wo nicht. Besonders wichtig ist das bei einem EM-Flipper bei der Ballanzeige, der Player Up-Anzeige und diversen anderen Schriftzuügen wie "Tilt" den "Endzahlen" und "Game Over" welche nur durchscheinen sind und normal auf der Scheibe nicht zu sehen sind!

[Volley]

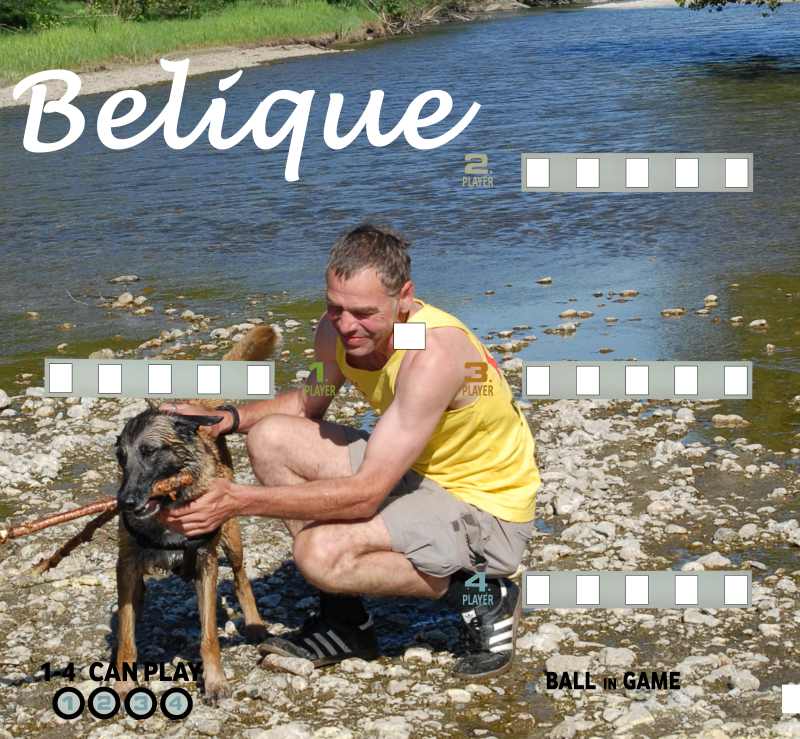

Auf dieser Basis wurde dann der Scheibenentwurf wieder in Photoshop erstellt und zur Kontrolle mehrfach auf Papier und auch Folie ausgeplottet

[Volley]

Gleiches gilt für die Maskierung. Beise Motive müssen später beim eigentlichen Druck aber noch gespiegelt werden, da sie dann von hinten auf Glas gedruckt werden. Wichtig ist es auch solche Probedrucke immer mit gutem Papier bzw guter Folie und mit einem Tintendrucker zu machen. Bei Laserdruckern wird mit Hitze fixiert und es kommt dann zu Schrumpfungen im Papier was den Maßstab verändert!

[Volley]

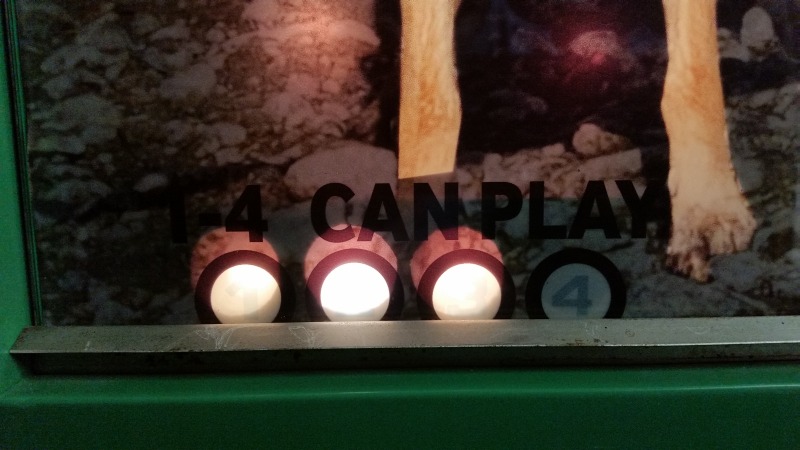

Wenn man beide Motive auf Folie druckt und bündig auf eine klare Scheibe montiert, kann man Fehler und Ungenauigkeiten sofort erkennen und korrigieren. Hier stimmt z.B. die Position der Lampen nicht mit der Position der Lampen der Backbox überein

[Volley]

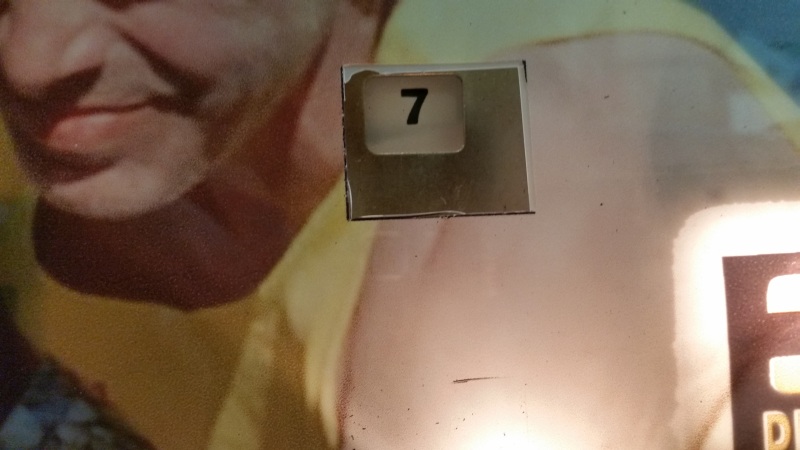

Ganz wichtig ist es auch die Position der Ausschnitte für die Zählwerke zu prüfen. Auch hier müsste es etwas nach oben und nach links...

[Volley]

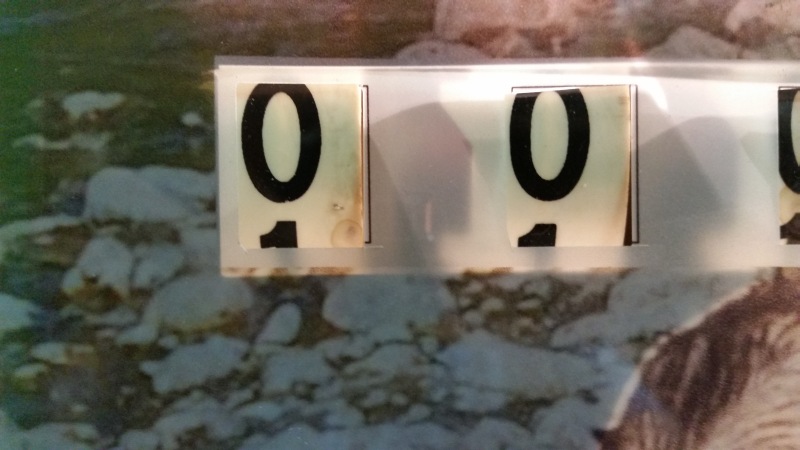

Bei EMs muss auch die Position der Ausschnitte des Credit-Zählwerks geprüft werden. Wenn dann alles OK ist kann man anfangen zu drucken..
