Bally Speakeasy Problem mit dem Kugelauswurf

[Logger]

Ich werde es morgen verfolgen und dann berichten wenn ich alles zusammengebaut habe nach Deinem Schaltplan.

[Volley]

Bei den anderen Bally Flippern gibt es zwei vollkommen getrennte Tilt-Wege. Zum einen Rolltilt und Pendeltilt mit rot-gelbem und blau-orangem Kabel (Schalter 07), zum anderen den Slamkontakt mit rot-grünem und gelben Kabel (Schalter 16).

Beim Speak Easy hat man aber auf Schalter 07 den Saucer gelegt und musste dann improvisieren. So hat man dann das rot-gelbe Kabel nicht für den Tilt benutzt und statt dessen das rot-grüne genommen. Somit brauchte man für alle drei Tilt-Kontakte nur 3 Kabel aber Balltilt und Rolltilt wanderten dadurch auf Schalter 15.

Das rot-gelbe Kabel ist trotzdem im Kabelbaum, weil dort auch der Startknopf und der Sacrifice Button mit dran hängen (aber mit anderen Rückleitungen).

Warum das rot-grüne Kabel bei dir rot-braun ist weiss ich aber auch nicht. Eigentlich ist das ein Standart Kabelbaum der bei allen Ballys verwendet wird. Ebentuell Dreck oder die Farben sind ausgeblichen? Oder Du hast eine LED Lampe? Die verfälschen manchmal die Farben, vor allem bei kaltem Licht....

[Logger]

Ich schau nochmal genau nach. Das mit der LED Lampe könnte sein. Ich schließe es nach Deinem Plan und Beschreibung nachher an wenn ich zu Haus bin.

[Logger]

Volley, was bedeuten die Zahlen in dem Viereck auf dem Plan?????  Das habe ich in dem anderen Plan auch gesehen. Bin aber nicht draus schlau geworden. Wie gesagt bin was die Pläne angeht sehr genau und mochte da nichts falsch machen.

Bearbeitet 4. Dezember 2019 von Logger

[Volley]

Das sind die Kabelfarben. Erste Zahl ist die Grundfarbe des Kabels, die zweite ist die Farbe des Streifens. 0= keine Streifen

Die Codes stehen in den Plänen, zum Beispiel auf der Seite mit dem Tiltmechanismus oben in der Mitte des Planes!

[Volley]

1 = Rot

2 = Blau

3 = Gelb

4 = Grün

5 = Weiss

6 = Braun

7 = Orange

8 = Schwarz

9 = Grau

0 = NIX

10 = Rotes Kabel

11 = Rotes Kabekl mit blauen Streifen

73 = Oranges Kabel mit Gelben Streifen

[Logger]

Super, vielen Dank . Ich hatte zwar ein Wiring Schema. Aber das ist glaube ich auch nicht was es sein soll.😳 da passt ja nichts. Deswegen habe ich es auch nicht verstanden.

[Logger]

So, und nun kann ich nicht mehr folgen. Oder ich bin blöd. Also Volley, du hast recht. Es ist rot grün. Nur verblichen!!!! Ich habe die rot/gr Kabel jetzt an der Seite vom Rolltilt angelötet. Eins kommt von der Backbox, eins geht vom Rolltilt zu einem Tiltkontakt an der Kassentür. Von dort aus geht es an den Microschalter für die Kredite.ich habe ja keine Münzprüfer sondern ein Knopf der umgebaut ist um den Microschalter mit einem Draht zu betätigen. Unter dem Rolltilt sitzt noch ein Kontakt mit so einem Gewicht. Da ist an der Kontaktfahne vom Scarifice Button ein Weiteres Kabel, was von den rot/gelben zu diesem Kontakt unter dem Rolltilt geht. Und an diesem Kontakt ist alles angeschlossen was mit dem blau/ orangenen angeschlossen ist. 🧐

[Volley]

vor 25 Minuten schrieb Logger:

Eins kommt von der Backbox, eins geht vom Rolltilt zu einem Tiltkontakt an der Kassentür.

Das ist korrekt, das Kabel wird durchgeschliffen da die Kontakte in einer Matrix angeordnet sind. Deswegen ja auch die Dioden!

[Volley]

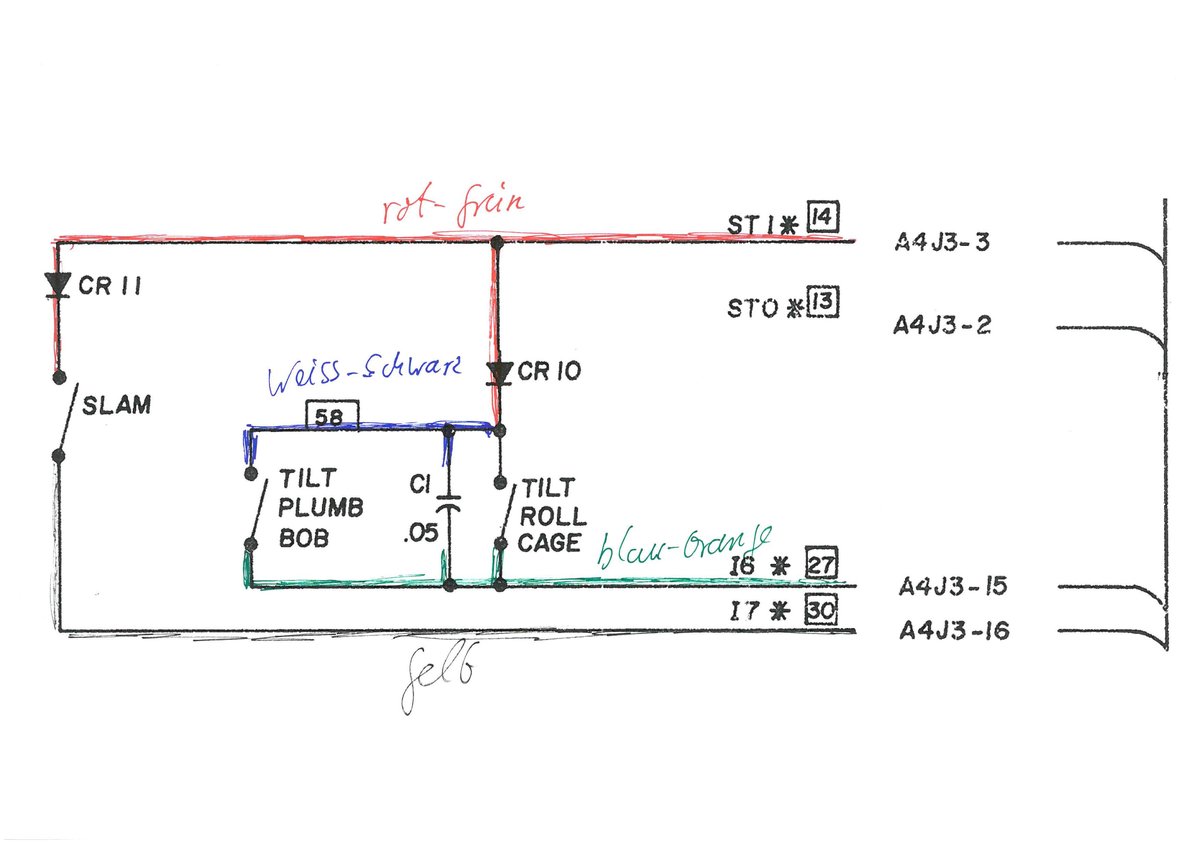

Hab mal die Kabelfarben markiert. Ist es so besser? Alles was zur Tür oder zum Sacrifice Button geht ist so OK!

[Volley]

Der Kontakt mit dem Gewicht heisst oben "Slam"

Der Kugeltilt heisst oben "Tilt Roll Cage"

Der Pendeltilt heisst oben "Tilt Plumb Bob"



Am Kugeltilt (der Kontakt rechts aussen am Kugelbahnende) kommt das rot-Grüne Kabel an, ebenso am Slam Tilt.

HINTER der Diode am Kugeltilt wird das weiss-schwarte Kabel angelötet. Dieses geht zum Pendeltilt und zum Kondensator

Am Gehäuse des Kugeltilt, am anderen Ende des Kondensators und am Tiltpendel wird das blau.Orange Kabel befestigt

Der Zweite Kontakt am Slam ist gelb (geht von da aus zum Sacrifice Button)

[Logger]

Also geht das blaue, kommend von der Backbox an das Gehäuse von dem Rolltilt und dann an den Haltewinkel des Tiltkontakt unter dem Rolltilt? Von da aus geht es dann an den Kondensator , der dann mit dem anderen Bein an den unteren Tiltkontakt angeschlossen wird. (Kondensator CI. .05). Habe ich das so richtig verstanden.

[Logger]

Ach und das weiß/schw von dem Rolltilt rot/grün an den Tiltring

[Volley]

Warte mal kurz, ich schau mal ob ich noch de Bilder auf dem Handy habe. Hört sich aber gut an...

[Logger]

Hier haben Sie das schwarz/ weiße vom

Tiltring an die Kontaktfahne des Tiltkontaktes mit dem Gewicht Unter dem Rolltilt angeschlossen. Da soll mal einer draus schlau werden.🧐

[Volley]

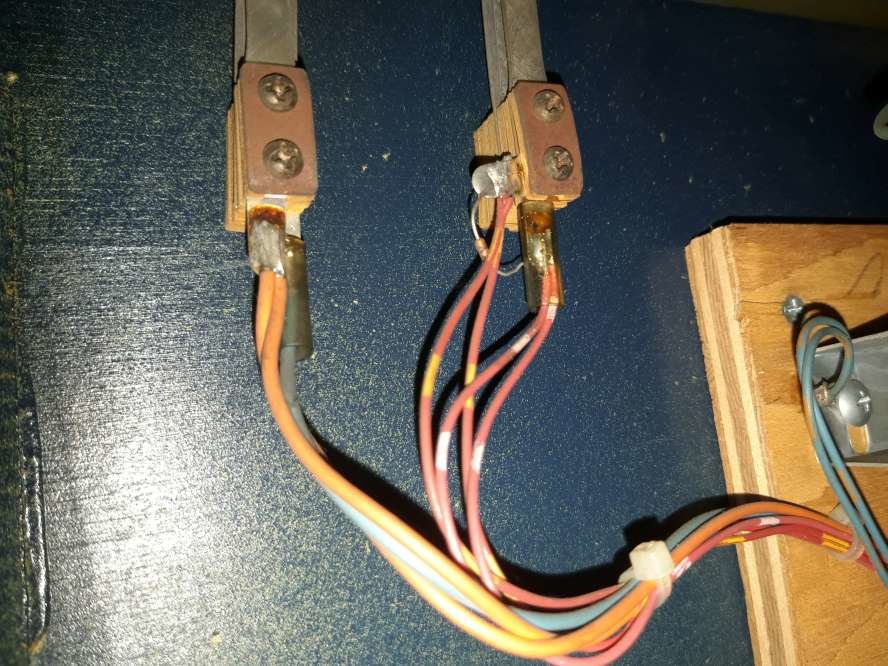

Kugeltilt links

[Volley]

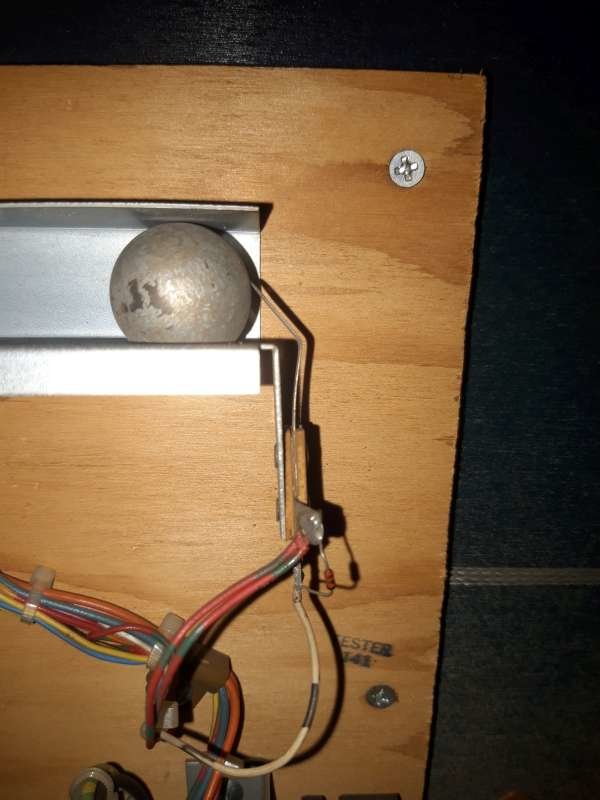

Kugeltilt rechts

[Volley]

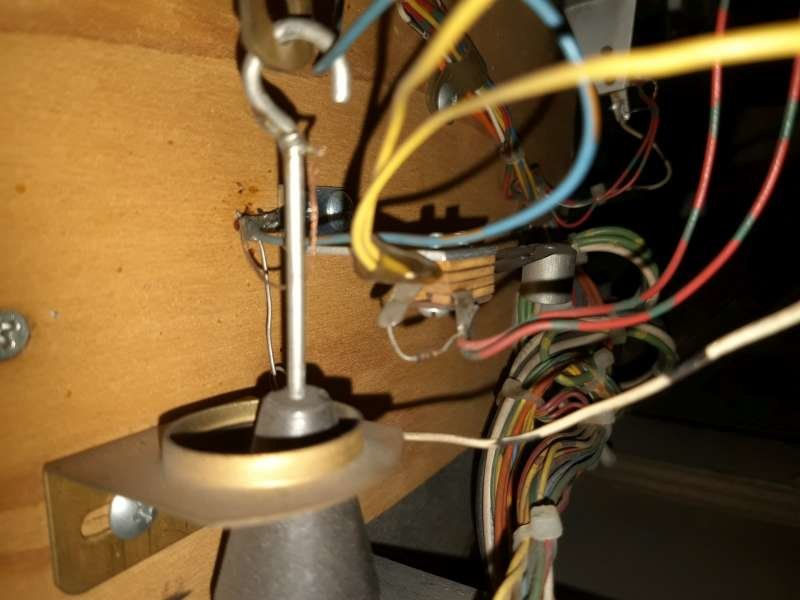

Slamtilt und Kegeltilt

[Volley]

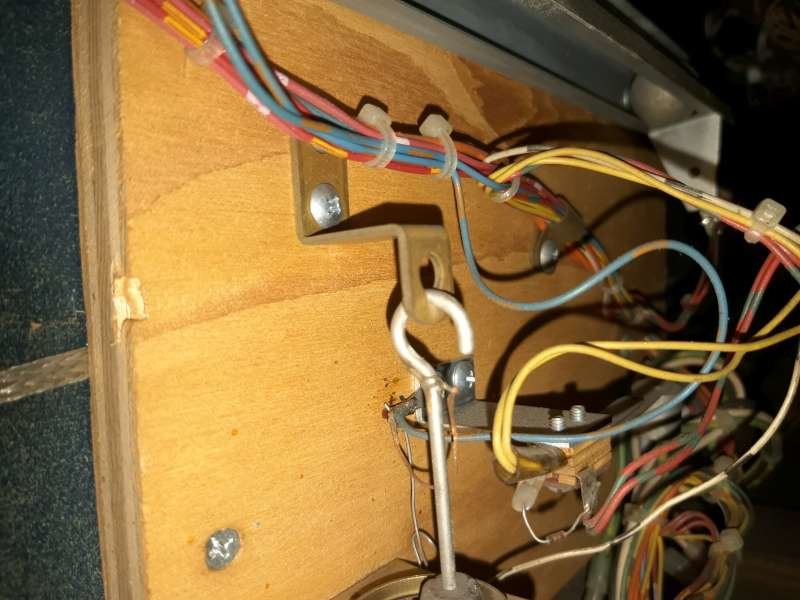

Nochmal Tiltpendel

[Volley]

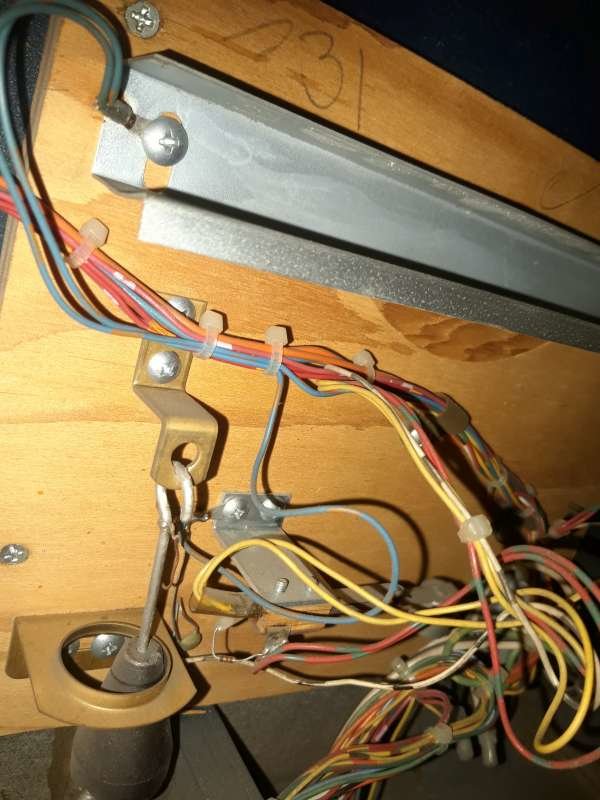

Und nochmal...

[Volley]

So besser zu erkennen bzw nachzubauen?

[Logger]

Das ist ja mal perfekt. Dauert immer so ein paar Minuten bis ich Antworte. Löte immer zwischendurch😊👍 Hast nu noch ein Foto wo man sieht wie die das mit dem anschließen des schwarz / weißen beim Tiltpendel gemacht haben. Soll ja aussehen wie Original. Na ja, fast. Aber gebe mir Mühe alles nachvollziehen zu können und die Bilder hoch zu laden, so das andere ebenfalls ihren Nutzen davon haben.

[Logger]

Ja , werde nachher vom Nachbau Fotos hochladen.👍

[Volley]

vor 4 Minuten schrieb Logger:

Hast nu noch ein Foto wo man sieht wie die das mit dem anschließen des schwarz / weißen beim Tiltpendel gemacht haben.



Siehst du (fast) auf den letzten drei Bildern. Da ist ein runder Kabelschuh dran am Kabel der mit der rechten Schraube befestigt wird!

[Logger]

Ja habe es gesehen. 👍
