hallo

ich habe bei einem freund durch zufall einen bally Playboy endecktet,der schon länger da rum stand

hatte fast 25 jahre nicht mehr geflippert und war begeistert,er sagte du kannst ja mal spielen

nun das Problem

ich habe bei ihm zuhause kurz gespielt,dann ging der bally aus,nur die lampen leuchteten noch

mein freund schaltete ihn aus und wieder an,dann lief er wieder

dass ganze passierte ein paar mal,er meinte,da ist irgendwo ein stecker nicht richtig eingesteckt

obwohl ich keine Ahnung von flippertechnik habe,habe ich ihm das teil dann abgeleiert

zuhause aufgestellt und angeschlossen

er lief kurz dann wieder das gleiche Problem,nur jetzt hilft neues einschalten auch nichts mehr

nur die lampen leuchten

die mpu leuchtet dauerhaft

habe mich dann im Internet etwas schlau gemacht

in einem anderen Forum hat mir jemand gesagt,ich sollte mich hier anmelden,weil hier einige sehr kompetente bally ee spezialisten seien

er würde meinen Playboy kennen,und der müsste eigentlich laufen

er meinte jemand hier aus dem Forum hätte die mpu schon mal neugemacht(sei sich aber nicht mehr sicher)

auch Solenoid wurde ende 2009 gemacht

die Stecker sehen für mich als Laie gut aus

wo kann das Problem sein?

Vielleicht ist es ja nur eine Dummheit,und ich muss nicht sofort die Platinen überprüfen lassen

gruss

serge

  • Antworten 95
  • Erstellt
  • Letzte Antwort

Top-Benutzer in diesem Thema

  • jäger und sammler

    54

  • Volley

    30

  • Medusa

    6

  • Drugi

    6

Top-Benutzer in diesem Thema

Veröffentlichte Bilder

Geschrieben

Auf der MPU-Platine sind mehrere Messpunkte. TP4 ist die Masse. Miss doch mal die Spannungen der anderen TPs auf dem MPU-Board gegen TP4 und poste die Ergebnisse hier. Alle Spannungen sind Gleichstrom (DC).

Auch kannst Du dir den Stecker unten links auf dem MPU-Board mal genauer ansehen ob da Crimpen "verfault" sind und keinen Kontakt mehr machen.

Ebenfalls kontrollieren ob der Akku ausgegast und der Bereich darüber korrodiert ist.

Geschrieben

habs versucht

zuerst

tp 6=6,55 Volt

tp1 =1,34

tp5 =1,35

tp 7 =0,01

tp2 = 0 Volt

tp3 = 0volt

als ich gegen tp2 kam ging die gruene lampe aus

jetzt ueberall nur noch 0 Volt

der stecker links sie normal aus,

Akku ist keiner mehr verbaut

Geschrieben (bearbeitet)

ok,

jetzt bin ich mir sogar sicher, dass die mpu aus dem Ruhrgebiet ist

Bearbeitet von Medusa
Geschrieben

Ich bin mir sicher die MPU ist aus den USA biggrin.gif

da stimmt ja nix an deinen Testpunkten.

Hier mal die richtigen Werte:

Bally Testpunkte:

MPU: A4

TP1 = 5 Vol t über 1kOhm

TP2 = ca.12 Volt (unreguliert)

TP3 = 21,5 Volt

TP4 = GND

TP5 = 5 Volt

Da sind die Toleranzen nicht mit bei

Geschrieben (bearbeitet)

machmal zeigt das Messgeraet werte an ,manchmal nicht

das heisst also es liegt an der mpu ,und die muss zu Reparatur?

waere die Ultimate eine alternative?

wie gesagt bin Neuling und ahnungslos

ich will doch nur spielen smile.gif

Bearbeitet von jäger und sammler
Geschrieben

Nee, nee die MPU kann nichts dafür wenn da keine Spannung anliegt. Seltsam ist, dass die Diode leuchtet. Das macht sie nur, wenn 12 Volt anliegen. Da muss also noch das Messen geübt werden.

Geschrieben

ich war zu zart wink.gif

tp1= 1,35

tp2= 14,41

tp3= 21,6

tp5= 1,35

tp6= 6,62

tp7=0,16

Geschrieben

Wie zu erkennen ist, fehlen die 5 Volt TP1 und somit auch TP5. Die 5 Volt kommen vom Solenoid Driver Board:

TP5 = ca.12Volt (unreguliert) Eingang J3 Pin12, J3 Pin11 geht zur MPU. Masse J3 Pin11 von A2 J3 Pin16

TP1 und TP3 = 5 Volt

TP2 = 190Volt

TP4 = 230Volt bis 250Volt

Wichtig für dich ist im Moment nur TP! und TP3 da müssen 5 Volt sein. Wenn du die dort messen kannst, ist etweder am Stecker J4 der MPU die Spannung nicht vorhanden oder am Solenoid Driver Board. Meistens ist J4 dder MPU marode sieht aber neu gemacht aus.

Geschrieben

Mess mal direkt am Stecker J4 (unten links an der MPU) Pin 16 und 17 gegen Masse (das Masseband unten in der Backbox). Bitte auf Gleichstrom (DC) stellen!

Geschrieben

pin 16 4,99

pin 17 4,99

Geschrieben

OK, damit kommen die 5V schon mal am Stecker an. Nun such mal die Spule L2. Die sitzt unterhalb/rechts des Steckers J4. Sieht normnalerweise aus wie ein grüner Widerstand.

Steck den Stecker J4 auf und schalte das Gerät ein. Dann miss mal am linken Bein der Spule (genau unterhalb des Steckers J4) gegen Masse und auch gegen TP4.

Wenn Du da die 5V misst mach das selbe mit dem rechten Bein der Spule. Was misst Du?

Geschrieben

an masse gemessen

links 1,381

rechts 1381

an t4

links 1,358

rechts 1,358

Geschrieben

OK, dann gibt es nun noch 2 Möglichkeiten:

entweder sind die Crimpen abgefault (mit kleinem Schraubendreher leicht eindrücken und aus dem Gehäuse ziehen zur Kontrolle)

oder es gibt eine kalte Lötstelle oder eine defekte Leiterbahn zwischen dem Stecker J4 Pin 16/17 und der Spule L2. Kannste mit einem Messgerät und messen ("durchklingeln", Widerstandsmessung)

Geschrieben

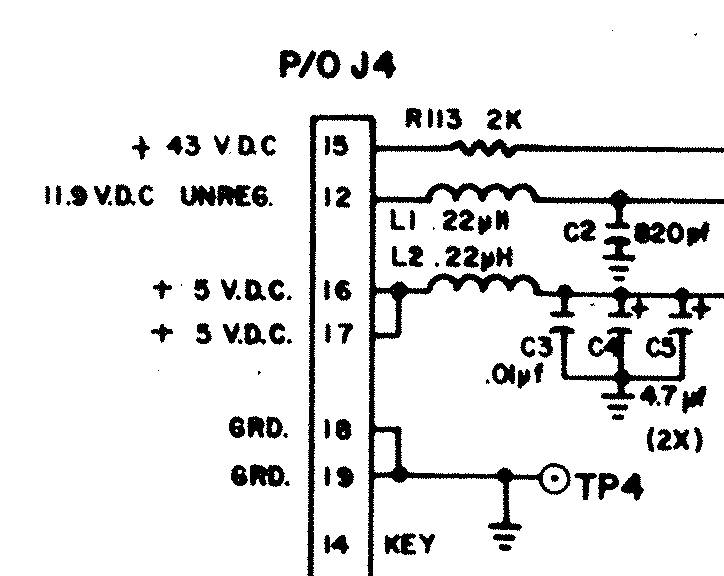

Hier der Ausschnitt aus dem Bauplan. Wie Du siehst ist nicht mehr viel zwischen dem Stecker und der Spule...


Geschrieben (bearbeitet)

ich habe am crimp fuer j4 die kontakte leicht eingedrueckt ,einige crimpkontakte sehen nicht gut aus,ein teil ist abgebrochen an den unteren

dann gingen die Displays kurz am, stand O darauf

dann wieder nichts mehr

wo bekomme ich die kleinen braunen Crimpenstecker und Kontakte her,und welches Rastermass haben die?wie ist die Bezeichnung?

Bearbeitet von jäger und sammler
Geschrieben

Den Stecker kannst Du wiederverwenden.

Die Crimpen sind PSK-Kontakte 254.z.B. diese hier.

Allerdings hat Helmut (Drugi) auch bessere Kontakte die mehr Strom aushalten.

Hier die passende Crimpzange

Du solltest den kompletten Stecker J4 neu crimpen!

Geschrieben

ich werde mir alles besorgen und dann den kompletten stecker machen

ich hoffe das ist das problem smile.gif

welche Meinung hast du zu der ultimate?

Geschrieben

Unnötig! Bally Platinen sind gut zu reparieren und wenn man auf 2732 umrüstet auch universell einsetzbar. Ebenso kann man einen Multi-Rom Adapter bauen und alle Spiele per Dipswitch einstellen wenn man da Wert drauf legt.

Im übrigen hat die Ultimate fast die selben (obsoleten) Teile verbaut wie Bally. Wo soll also der Vorteil liegen?

Geschrieben

Das sind die Stecker für das Netzteil und zum Teil für das Soliboard. Ist nicht verkehrt die zu haben. Für die MPU sind die zu groß.

Die Ultimate kannste gut zum testen nehmen wenn du mehrere Flipper hast. Der einzige Vorteil ist ja das alle eproms drauf sind...

Geschrieben

ich habe die ultimate zum test eingebaut,auch damit laeuft er nicht

ich hoffe es liegt an den steckern

Geschrieben

Die Ultimate bekommt auch über diesen Stecker die 5V. Wenn die Kontakte abgefault sind kann es nicht funktionieren.

Wenn Du nicht warten kannst und mal was testen willst bau die Original MPU ein und nimm ein Messkabel mit zwei Krokodilklemmen. Eine Klemme kommt an TP5 auf der MPU, das andere Ende auf TP1 auf dem Lampdriver. Dann sollte das Ding starten (sofern die anderen Kontakte in den Steckern OK sind).

Geschrieben

habs versucht,dann geht nur die gruene lampe aus
